В качестве органов дистанционного управления устройством могут быть использованы:

• пульт дистанционного управления PFRP -3026 с интерфейсом RS 232/ RS 485;

• пульт управления GPI PGPI -4053;

• персональный компьютер ( PC );

Пульт PFRP -3026  предназначен для дистанционного управления по интерфейсу RS -232 либо RS -485 . Тип интерфейса может быть установлен с помощью переключателей, расположенных на тыльной стороне устройства.

• IN 1 … IN 6 – выбор входа на линейке предварительного просмотра “PRESET” либо на программной линейке “PROGRAMM”, в зависимости от режима, установленного с лицевой панели процессора ( системного блока ) ( ASSIGN KEY PST / PRG ). В том случае, если кнопки являются программными, переключение будет осуществляться в соответствии с выбранным типом перехода ( CUT , V , MIX );

• BYPASS – включение/выключение электронного обхода (осуществляется прямая коммутация композитного сигнала с первого входа на первый аналоговый выход, активна только для PVDP -1006 и PDMX -2006);

• TRANSITION – включение перехода с линейки “PRESET” на программную (активна только тогда, когда кнопки IN1…IN6 переключают сигналы на линейке PST);

• INSERT – предназначена для осуществления врезки какой либо программы или рекламной вставки (активна только тогда, когда кнопки IN1…IN6 переключают сигналы на программной линейке). Нажатие данной кнопки соответствует включению в программу какого либо из источников ( IN 1- IN 6), в этом случае происходит подсветка кнопки, соответствующей выбранному источнику, и кнопки INSERT . При повторном нажатии осуществляется обратный переход к прерванной программе. Переходы осуществляются в соответствии с выбранным типом и длительностью (CUT,V,MIX). “Привязка” кнопки INSERT к требуемому источнику производится одновременным нажатием соответствующей кнопки IN 1- IN 6 и кнопки INSERT . Режим вставки (кнопка INSERT подсвечена) может быть прерван подачей на процессор (системный блок) команды на включение в программу любого из источников IN 1- IN 6 независимо от того, откуда эта команда подана;

• LOGO – включение/выключение на программных выходах сцены (логотипа), выбранной с лицевой панели или с пульта микшера. Для разрешения показа логотипа необходимо в строке LOGO PRG ON/ OFF на лицевой панели установить ON ;

• CREEP LINE – включение на программных выходах ранее выбранной с лицевой панели “внутренней бегущей” строки и выключения любой “бегущей” строки независимо от источника ее включения Для разрешения показа “бегущей ” строки необходимо в строке LOGO PRG ON/OFF на лицевой панели или пульте микшера установить ON ;

• DSK – включение/выключение сигнала DSK в программе;

• AUDIO ^ – регулировка уровня звука на увеличение;

• AUDIO v – регулировка уровня звука на уменьшение;

Для уменьшения вероятности формирования случайной команды пульт PFRP -3026 может быть переведён в режим двойного нажатия. В этом режиме любая команда формируется только при одновременном нажатии командной кнопки и вспомогательной ( INSERT или TRANSITION в зависимости от режима работы кнопок

IN 1 … IN 6).

В случае необходимости управления через каналы связи (удалённое управление) и невозможности организовать обратный канал, предусмотрен режим работы “без ответа”. В данном режиме переключение входов осуществляется только в программе. При нажатии кнопки происходит её подсветка, а соответствующая команда передаётся непрерывно. Исполнительное устройство анализирует не только содержимое команды, но и непрерывность её повторения. В случае прекращения подачи управления на исполнительном устройстве может быть запрограммировано выполнение определённой команды, например включение в программу первого источника ( IN 1). Интервал времени между моментом обнаружения пропадания сигнала и моментом выполнения команды можно изменять. Таким образом, происходит автоматическое разблокирование системы при возникновении проблем в канале связи. Если в устройстве установлен приоритет пульта, то команды, дублирующие команды пульта и поступающие от других источников, будут игнорироваться, и индикация на пульте будет соответствовать режиму работы устройства. Если устройство обнаруживает пропадание сигналов управления, поступающих от пульта, работающего в режиме “без ответа”, происходит разблокирование команд от других источников команд. Регулировка уровня звука с пульта в режиме работы “без ответа” невозможна.

Пульт PGPI -4054 предназначен для дистанционного управления устройством по интерфейсу GPI . Кроме непосредственно сигналов GPI пульт имеет выход однонаправленного интерфейса RS -232. Данный выход может быть использован при передаче сигналов GPI по каналам связи. Для управления устройством могут быть использованы две модификации пультов PGPI -4054-8 и PGPI -4054-14, которые содержат 8 или 14 кнопок соответственно. Если пользователю достаточно восьми команд на управление по интерфейсу GPI , он может самостоятельно определить необходимые 8 команд из предлагаемых 14 команд, соединив соответствующие контакты разъёмов устройства и пульта.

• IN 1 … IN 6 – выбор входа на линейке предварительного просмотра “PRESET” либо на программной линейке “PROGRAMM”, в зависимости от режима, установленного с лицевой панели процессора ( системного блока ) ( ASSIGN KEY PST / PRG ). В том случае, если кнопки являются программными, переключение будет осуществляться в соответствии с выбранным типом перехода ( CUT , V , MIX );

• BYPASS ON – включение электронного обхода (осуществляется прямая коммутация композитного сигнала с первого входа на первый аналоговый выход). Активна только для PVDP -1006 и PDMX -2006;

• BYPASS OFF – выключение электронного обхода. Активна только для PVDP -1006 и PDMX -2006;

• TRANSITION – включение перехода с линейки “PRESET” на программную (активна только тогда, когда кнопки IN1…IN6 переключают сигналы на линейке PST);

• LOGO ON – включение на программных выходах сцены (логотипа), выбранной с лицевой панели или пульта микшера. Для разрешения показа логотипа необходимо в строке LOGO PRG ON/ OFF на лицевой панели или на пульте микшера установить ON ;

• LOGO OFF – выключение сцены ;

• CREEP LINE – включение на программных выходах ранее выбранной с лицевой панели устройства внутренней “бегущей” строки и выключения любой “бегущей” строки независимо от источника ее включения Для разрешения показа “бегущей” строки необходимо в строке LOGO PRG ON/OFF на лицевой панели или на пульте микшера установить ON ;

• DSK ON – включение сигнала DSK в программе;

• DSK OFF – выключение сигнала DSK в программе;

Пульт выполняет формирование выходных команд интерфейса GPI. Управление осуществляется c помощью кнопок, расположенных на лицевой панели пульта.

Состояние сигналов GPI отображается с помощью подсветки кнопок. Свечение кнопки означает, что команда GPI сформирована (линия GPI замкнута с общим проводом).

Режим работы каждой кнопки программируемый. Программирование осуществляется с помощью программной утилиты PGPI4054-Control.exe. Пользователь может осуществить программирование самостоятельно либо заказать при заказе аппаратуры.

Доступны следующие режимы:

• кнопка без фиксации независимая;

• кнопка с фиксацией независимая;

• кнопка без фиксации зависимая;

• кнопка с фиксацией зависимая.

Кнопка без фиксации формирует соответствующий сигнал GPI только при нажатии и удержании кнопки. В отжатом состоянии, команда GPI снимается.

Если кнопка с фиксацией, каждое нажатие изменяет состояние соответствующего выходного сигнала GPI на противоположное.

Кнопки могут быть объединены в группы. Нажатие кнопки внутри группы приводит к отключению других кнопок этой группы. Повторное нажатие приводит к отключению всех кнопок в группе.

В предложенном варианте режимы функционирования кнопок выбраны следующим образом:

• IN1- IN6 – с зависимой фиксацией;

• BYPASS ON, BAYPASS OFF – с зависимой фиксацией;

• TRANS – без фиксации;

• LOGO ON, LOGO OFF – с зависимой фиксацией;

• DSK ON, DSK OFF – с зависимой фиксацией;

• CREEP LINE – без фиксации;

Пользователь может самостоятельно определять конфигурацию пульта и номенклатуру управляющих сигналов.

При использовании управления по GPI следует учитывать, что в случае, если данный пульт не является единственным источником управляющих воздействий, индикация кнопок может не соответствовать состоянию процессора.

Варианты дистанционного управления видео/аудиопроцессором PVDP –1006(1007)

Весь дальнейший материал, изложенный на примере видео/аудиопроцессоров PVDP -1006(1007), может быть применён для микшеров PDMX -2006(2007) за исключением того, что к разъёму PANEL должен быть подключен пульт PDMX -2006 P (2007 P ).

Управление от пульта PFRP -3026

Вариант А

Пульт PFRP -3026 может быть подключен либо к гнезду PANEL по интерфейсу RS -232, либо к гнезду RS -232/ RS -485. Во втором случае может быть выбран как интерфейс RS -232 (в процессоре выбирается тип интерфейса RS -232 P ), так и интерфейс RS -485. В случае выбора интерфейса RS -485 к сети могут быть подключены другие устройства, работающие в сети RS -485 по протоколу ПРОФИТТ. При необходимости можно использовать переходник-разветвитель сети RS -485. Допустимо подключение одновременно двух пультов.

Вариант B

Пульт PFRP -3026 и процессор устанавливаются в режим интерфейса RS -485. В данной конфигурации к сети возможно подключение устройств с интерфейсом RS -485, например, как указано на рисунке, устройства сбора и обработки метеоданных PMM -4095 и датчика точного времени PTT -4096.

Управление от персонального компьютера

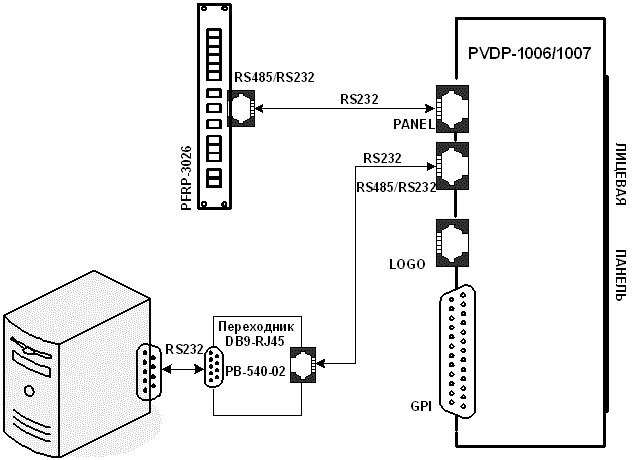

Вариант А

Процессор устанавливается в режим интерфейса RS -232 C . В данной конфигурации невозможно подключение каких либо других устройств к разъёму RS 232/ RS 485. Управление может осуществляться в ручном режиме с помощью программного обеспечения, разработанного фирмой “ПРОФИТТ” , либо программы пользователя по предоставляемому фирмой “ПРОФИТТ” протоколу. К разъёму PANEL может быть подключен пульт PFRP -3026, включенный в режим RS -232 с ответом.

Вариант B

Процессор устанавливается в режим интерфейса RS -485. В данной конфигурации возможно подключение устройств с интерфейсом RS -485, например, как указано на рисунке, устройства сбора и обработки метеоданных PMM -4095. Для подключения компьютера используется преобразователь интерфейсов RS -232→ RS -485 PIC -094. Управление может осуществляться в ручном режиме с помощью программного обеспечения, разработанного фирмой “ПРОФИТТ” , либо программы пользователя по предоставляемому фирмой “ПРОФИТТ” протоколу.

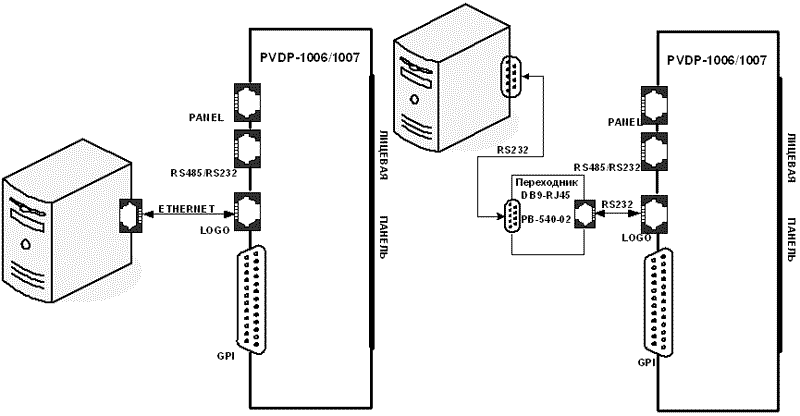

Вариант C

Управление может осуществляться в ручном режиме с помощью программного обеспечения, разработанного фирмой “ПРОФИТТ” . Данная программа кроме основных функций позволяет осуществлять переключение в ручном режиме источников на программном выходе и включение режима ОБХОД ( BYPASS ).

Возможно совмещение данного варианта управления с любым другим из описанных ранее.

Управление по GPI

Использование входных сигналов GPI

В качестве источника команд GPI может выступать персональный компьютер либо любое пользовательское устройство. Команда подаётся замыканием соответствующего контакта с общим проводом. Устройство воспринимает в качестве команды момент перехода сигнала к нулевому потенциалу. Наличие нулевого потенциала на каком либо контакте не воспринимается в качестве команды. Возможно совмещение данного варианта управления с любым другим из указанных выше.

Использование выходных сигналов GPI

При включении в программу определённого входа на соответствующем контакте разъёма GPI формируется потенциал логического “0”. Выходные сигналы GPI могут использоваться как сигналы TALLY, либо для запуска источника сигнала, например видеосервера. В случае если для запуска источника сигнала требуется определённое время, возможно программирование опережения формирования выходных сигналов GPI относительно момента появления входного сигнала на программном выходе. Программирование осуществляется в интервале от “0” кадров до 75 кадров (3 сек) для каждого входа отдельно.

Варианты удалённого управления

Под удалённым управлением подразумевается управление через каналы связи.

Управление через оптические каналы

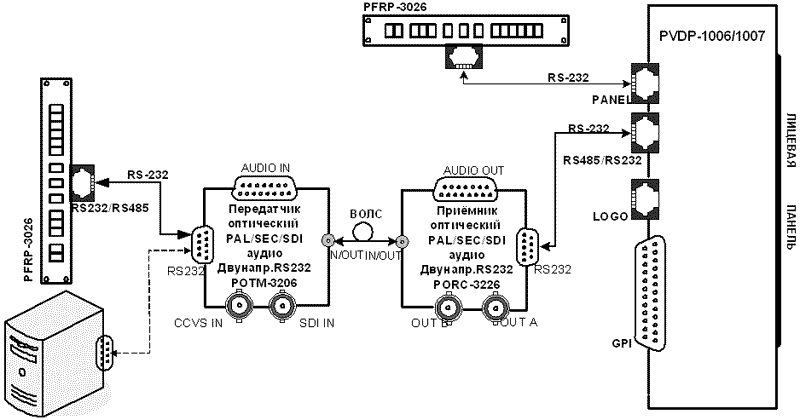

Вариант А

Управление осуществляется по одному оптическому волокну. В прямом направлении кроме сигналов управления RS -232 могут быть переданы один видео и до 8 аудио сигналов. В обратном направлении передаётся только ответный сигнал RS -232. Вследствие того, что в данном варианте используется система WDM , сигналы могут быть переданы только на двух длинах волн 1550нм и 1310нм и дальнейшее расширение системы невозможно. Вместо пульта PFRP -3026 можно использовать персональный компьютер. При необходимости можно использовать дополнительный пульт PFRP -3026, подключенный к разъёму PANEL .

Вместо POTM-3206 и PORC-3226 могут быть использованы приёмник и передатчик оптических сигналов аудио и двунаправленных данных RS-232 POTM-3215 и PORC-3235, которые имеют несколько меньшую стоимость, но не позволяют передавать видеосигналы.

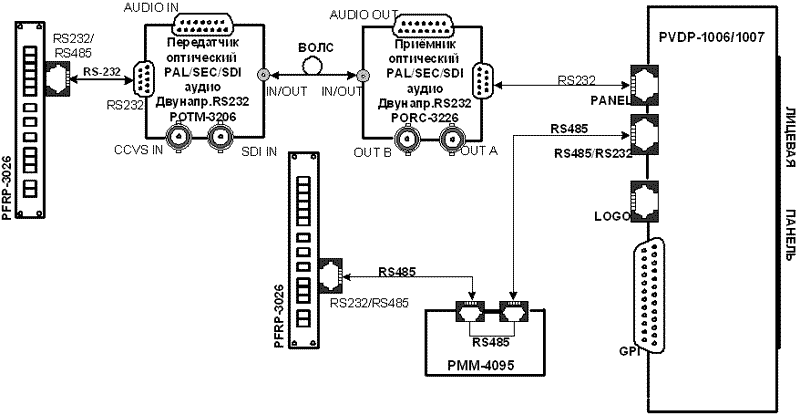

Вариант В

В данном варианте управление осуществляется аналогично варианту А, но удалённый пульт подключен к разъёму PANEL , а использование удаленного персонального компьютера невозможно. Разъём RS 232/ RS 485 может быть использован для подключения устройств с интерфейсом RS -485.

Вариант С

При необходимости передачи большего количества сигналов можно использовать вариант передачи по двум оптическим кабелям. Приёмник PORC -3226 D и передатчик POTM -3206 D могут работать как в WDM , так и в CWDM системах (передача до 16 оптических сигналов по одному оптоволокну). Таким образом, используя оптические мультиплексоры/демультиплексоры можно значительно увеличить количество передаваемых сигналов в обоих направлениях.

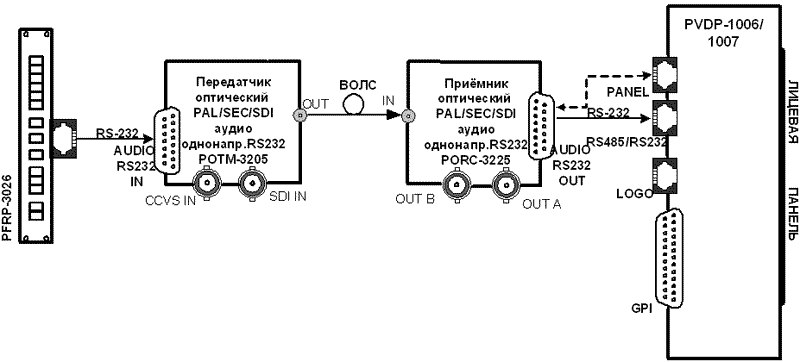

Вариант D

При использовании устройств с односторонней передачей управляющих сигналов RS -232 пульт переводится в режим работы по RS -232 без ответа. Выход RS -232 оптического приёмника может быть подсоединён либо к разъёму RS 232/ RS 485, либо к разъёму PANEL . В меню процессора устанавливается приоритет соответствующего разъёма. В этом случае процессор будет выполнять только команды, поступающие от “удалённого” пульта. При прекращении поступления управляющих сигналов процессор, после ранее запрограммированного интервала времени, разблокирует управление от других источников сигналов управления. После этого осуществляется переход в программе на предварительно установленный источник ( IN 1 – IN 6 или BYPASS ), если установка не производилась, состояние процессора не меняется. На индикаторе лицевой панели процессора появляется надпись ALARM и указывается номер источника ( IN 1 – IN 6), сигнал которого является программным.

В данном разделе перечислены не все возможные варианты построения системы удалённого управления через оптические каналы связи.

Управление с помощью модема удалённого управления

Модем приемо-передающий шифр РСМ-4091 служит для приема/передачи информации управления в телевизионном сигнале в одной из строк кадрового интервала гашения (ранее введенная информация гасится) или в виде симметричного сигнала тональной частоты в звуковом тракте. Все исполнительные устройства и пульты управления объединяются в сеть на основе RS-485 или RS -232. При этом сеть RS-485 ( RS -232) разбивается на две независимых части, в каждую из которых включается модем РСМ-4091. Одна из них организуется на стороне источника команд, а другая – на стороне исполнительного устройства. Передача команд из одной части в другую осуществляется модемами по каналу связи. При этом протокол допускает работу без обратного канала связи между модемами.

Для передачи в телевизионном тракте на модем необходимо подать (разъем TRANSMITTER IN) видеосигнал, в котором будет передаваться управляющая информация. Поступившая из сети RS-485 ( RS -232) информация, замешивается в выбранной оператором строке. При этом ранее введенная в эту строку информация гасится. Затем этот видеосигнал поступает на разъем TRANSMITTER OUT. При приеме по телевизионному тракту, из выбранной строки видеосигнала, поступившего на разъем RECEIVER, выделяется информация управления и передается в сеть RS-485 ( RS -232). Разъём RECEIVER проходной и принятый видеосигнал может быть подан на любой вход процессора PVDP -1006/1007.

При использовании звукового тракта, сигнал AUDIO OUT подаётся в звуковой канал. Сигнал AUDIO OUT представляет собой симметричный сигнал тональной частоты » 3,0 кГц. При приеме из сигнала, поступившего на разъём AUDIO IN, выделяется информация управления и передается в сеть RS-485 ( RS -232).

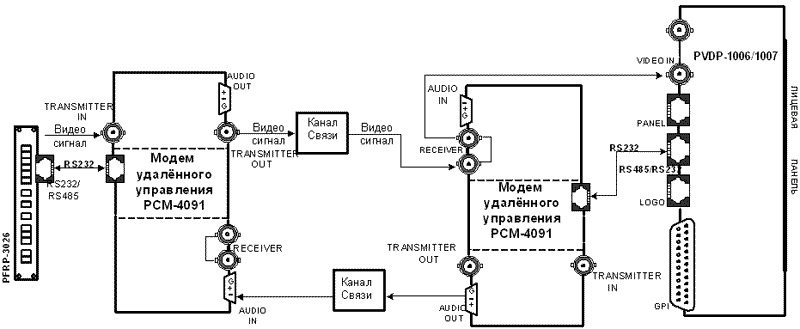

В представленном варианте  сигналы управления от пульта PFRP -3026 передаются в телевизионном тракте, а ответные сигналы – в звуковом.

При отсутствии обратного канала пульт и модем переводятся в режим работы “без ответа”.
