PADC-3015 серия преобразователей  YUV/RGB - SDI



Модули PADC-3015 серии системы "PROFLEX" предназначены для преобразования аналоговых компонентных сигналов YUV или RGB в цифровой последовательный видеосигнал формата SDI (D1). Входные сигналы фильтруются в соответствии с рекомендацией CCIR 601. Для лучшей достоверности аналого-цифрового преобразования используется удвоенная частота дискретизации. Встроенный генератор тестовых сигналов ( цветные полосы, сигнал частотных пакетов и испытательные строки CCIRT 17, 330, 331) могут использоваться для настройки системы.




Особенности аналого-цифровых преобразователей серии PADC-3015:

  • фильтры и параметры цифрового сигнала D1 соответствуют Рекомендациям 601, 656

  • 10-ти битовое квантование

  • удвоенная частота преобразования

  • возможность пропускания сигналов телетекста и испытательных строк\

  • возможность дистанционного и местного управления

  • органы управления и индикации расположены на переднем срезе платы преобразователя

В качестве опорного синхросигнала может   использоваться глобальный синхросигнал , общий для всех модулей , либо локальный .

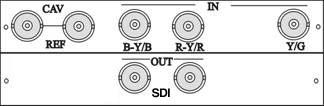

Внешние разъёмы преобразователей серии PADC-3015







Органы управления и индикации преобразователей PADC-3015







Достоинства:

  • Квантование   -     10 разрядов

  • Удвоенная частота обработки видеосигнала

  • Регулировка усиления и сдвига по постоянному уровню сигналов YUV

  • Встроенный генератор тестовых сигналов

  • Регулировка положения изображения

  • Гашение- пропуск информации в КГИ

  • Низкая цена



Технические данные



Входы видеосигнала

Стандарт

Y, R-Y, B-Y / RGB

Уровни Y, RGB 700 мВ
R-Y, B-Y 525 мВ ( 75% цветные полосы )
Разъёмы BNC
Входное сопротивление 75 Ом
Затухание несогласованности Не менее 40 дБ на частоте 4,43 МГц

Выходы SDI

Количество до 2
Стандарт 270Мб/с,ITU-R BT.656
Разъёмы     BNC
Выходное сопротивление  75 Ом
Затухание несогласованности >18 дБ до тактовой частоты
Джиттер <500пс (для моделей с синхронизатором)
Уровень сигнала 800мВ+10%

Вход синхросигнала

Тип сигнала Опорный синхросигнал (REF) "черное поле" PAL или SECAM, проходной
Разъёмы BNC
Размах (0,3 - 2)В



Характеристики

Амплитудно-частотная
характеристика соответствует рекомендации CCIR 601
Y

<0,05дВ до 5,5 МГц

R-Y, B-Y <0,1дВ до 2,75 МГц
Ошибка преобразования RGB-YUV <1%
Квантование 10 бит
Отношение сигнал/шум >63дБ взвешенное



Регулировки

Усиление Y, R-Y, B-Y +6 дБ
Сдвиг по постоянному уровню Y, R-Y, B-Y +150 мВ
Фазировка входного сигнала относительно опорного +2,5 мкс
