Модульная система PROFLEX

Оптический аварийный коммутатор 2х1

PCOO -3027



Блок PCOO -3027 модульной системы ' PROFLEX ' предназначен для автоматического перехода на резервную волоконно-оптическую линию связи(ВОЛС) при обнаружении уменьшения или пропадания входной оптической мощности на основной оптической линии. Модули идеально подходят для резервирования особо важных сигнальных путей. Переключение происходит благодаря оптическому реле с 'защелкой', что обеспечивает прохождение последней выбранной оптической линии даже при выключенном блоке питания либо при извлеченной фронтальной плате. Модуль непрерывно измеряет входную оптическую мощность как в основном, так и в резервном каналах и при уменьшении входной мощности в основной линии ниже установленного пользователем уровня, происходит переход на резерв. Возвращение возможно как в автоматическом, так и в ручном режимах. Задержка переключения на резервный канал и время возврата программируются пользователем.



  Достоинства

  • непрерывное измерение входной оптической мощности как в основном, так и в резервном каналах с отображением значения на цифровом индикаторе

  • раздельная установка пользователем порога для основного и резервного каналов

  • переход на резервный канал как в автоматическом, так и в ручном режимах

  • возвращение на основной канал как в автоматическом, так и в ручном режимах

  • оптическое реле с ' защелкой '

  • установка пользователем задержки переключения на резервный канал

  • установка пользователем задержки возврата на основной канал при его восстановлении

  • индикация состояния основной и резервной оптических линий

  • входы / выходы GPI

  Дистанционное управление модулями - от общей сети и собственного GPI .

В модуле присутствуют также выходы GPI для управления ведомыми устройствами .



 Варианты устройств:



Шифр модели устройства

Рабочие длины волн

PCOO-3027

1270..1620 nm

PCOO-3027-1

1470..1620 nm

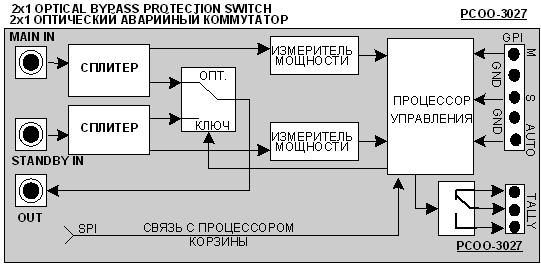

Структурная схема устройства PCOO-3027









Вид задней панели







Технические данные и характеристики



Оптические входы / выходы

Количество

3 двунаправленных оптических сигнала

Разъемы

FC/PC

Вносимое затухание

<3,0 dB

Диапазон длин волн

PCOO -3027

PCOO -3027-1



1270..1620 nm

1470..1620 nm

Max. входная оптическая мощность

+13 dB

Чувствительность

-45 dB

Время переключения

< 30 ms



GPI

GPI входы

3 входа .Внешнее управление режимом работы MAIN / STBY / AUTO
(замыкание на землю соответствующего контакта)

Разъем

разъёмный клеммник

GPI выходы



Тип

2 выхода. Управление ведомыми устройствами ( MAIN и STBY );

Реле, ' сухой контакт '

Разъем

разъёмный клеммник



Управление

Режим работы

АВТО/ОСНОВНОЙ/РЕЗЕРВНЫЙ
( AUTO / MAIN / STBY )

Порог переключения

-45 dB :+10 dB

Режим возврата на основной канал

Автоматический / ручной

Задержка переключения на резерв

0:10 сек

Задержка возврата на основной канал

0:10 сек



Индикация:

Состояние основной и резервной линий

Значение входной опт. мощности основной и резервной линий

Режим работы и используемое в текущий момент волокно



Диапазон рабочих температур - от 0 до 45 о С.



Оптические сигналы основного ( MAIN ) и резервного ( STBY ) каналов через оптические сплитеры поступают на входы измерителей мощности. Вторые выводы сплиттеров поступают на оптическое реле. Измеренная мощность оптического излучения каждого из каналов сравнивается с порогом, заданным пользователем. При уменьшении входной мощности в основной линии ниже установленного пользователем уровня, происходит переход на резерв. Однако, если в этот момент на резервном канале мощность излучения ниже порога, установленного для резервного канала, то переключения не последует.

Для избежания переключения на резерв при кратковременных пропаданиях излучения на основном, введен режим задержки переключения от 0 до 10 сек( SW DEL ). Если в течение заранее установленного интервала задержки переключения происходит еще одно пропадание излучения, то происходит переключение на резерв. Если второго пропадания не произошло, то переключения не происходит.

Таким образом, устанавливая большее время задержки переключения, мы увеличиваем вероятность появления второй ошибки в данном интервале и соответственно вероятность перехода на резервный канал.

Возврат на основную линию происходит, если на основной линии восстановилось излучение и его мощность в течении установленного времени возврата( RETURN TIME ) превышает порог не менее ,чем на 1 dB .

Переключение на резерв возможно как в автоматическом режиме, так и вручную.

Предусмотрены два режима обратного переключения на основной канал:

  • режим FLIP - FLOP ( FF ), то есть после восстановления излучения в основном канале произойдёт автоматический обратный переход;

  • режим FLIP - ONLY ( FO ) - автоматический обратный переход не происходит и может быть произведён вручную.



Дистанционное управление



Разъём дистанционного управления локальный GPI (типа 'разъёмный клеммник'), расположен на задней планке модуля .

Переключение производится по перепаду из '1'в '0'.Кратковременно соединяя соответствующий входной контакт с общим, мы реализуем требуемую функцию.

ВНИМАНИЕ! Замыкание на общий двух входных контактов одновременно на длительное время НЕДОПУСТИМО!

Устройство так же позволяет реализовать дистанционное управление подчинёнными устройствами или устройствами аварийной сигнализации. Для этой цели служат выходы TALLY 1 , 2 , COM .



Управление и контроль



Управление с лицевой панели

Управление и контроль осуществляются с помощью органов управления и индикации, находящихся на срезе платы фронтального модуля







Управление

  • CHANGE - кнопка ручного переключения между основным и резервным каналами

  • AUTO - кнопка вкл./выкл. автоматического режима перехода на резерв

  • MODE - кнопка выбора режимов

  • UP / DOWN - кнопки увеличения/уменьшения значения параметра выбранного режима

. Индикация

  • IN USE MAIN - светодиод, зажигание которого указывает, что на выход проходит основной канал

  • IN USE STBY - светодиод, зажигание которого указывает, что на выход проходит резервный канал

  • IN USE AUTO - светодиод, зажигание которого указывает, что устройство находится в автоматическом режиме

  • POWER MON MAIN / STBY - светодиоды, зажигание которых указывает, что на цифровом индикаторе высвечивается измеренная оптическая мощность(в dBm ) основного/резервного каналов соответственно. Зажигание светодиода - dBm обозначает , что измеренная мощность меньше 0 dBm (т.е. -ХХ ,Х dBm ).

  • THRESHOLD MAIN / STBY - светодиоды, зажигание которых указывает, что на цифровом индикаторе высвечиваются пороги срабатывания(в dBm ) в основном/резервном каналах соответственно и возможно ее изменение с помощью кнопок UP / DOWN

  • RETURN MODE - светодиод, зажигание которого указывает, что на цифровом индикаторе индицируется режим обратного переключения на основной канал:

    • FF - режим FLIP - FLOP , то есть после восстановления излучения в основном канале произойдёт автоматический обратный переход;

    • FO - режим FLIP - ONLY - автоматический обратный переход не происходит и может быть произведён вручную.
      Переключение режима осуществляется с помощью кнопок UP / DOWN

  • SW DEL - светодиод, зажигание которого указывает, что на цифровом индикаторе индицируется значение задержки переключения (в сек) и возможно ее изменение с помощью кнопок UP / DOWN

  • RETURN TIME - светодиод, зажигание которого указывает, что на цифровом индикаторе индицируется значение задержки возврата на основной канал (в сек) и возможно ее изменение с помощью кнопок UP / DOWN

  • FIBER LINK MAIN / STBY -два набора светодиодов, зажигание которых отражает состояние оптических линии в основном/резервном каналах соответственно. Возможно три варианта состояния светодиодов:

    • горит зеленый светодиод -состояние линии нормальное, т.е. измеренная мощность больше порога

    • горит красный светодиод -состояние линии аварийное и оптическое излучение отсутствует

    • горят зеленый и красный светодиоды - состояние линии аварийное, т.е. измеренная мощность меньше порога, но оптическое излучение присутствует

 С лицевой панели можно выбрать следующие режимы:

Выбор обратного перехода

  • С автоматическим возвратом на основной канал ( FF ).

  • Без автоматического возврата ( FO ).

Нажимая кнопку MODE входим в режим RETURN MODE кнопками UP и DOWN по показаниям цифрового индикатора установить требуемый режим.

Выбор автоматического режима перехода на резерв

При нажатии на кнопку AUTO включается автоматический режим и зажигается соответствующий светодиод.

Повторное нажатие на кнопку выключает режим и светодиод гаснет.

В случае, если в момент включения автоматического режима в работе находился основной канал (горит светодиод IN USE MAIN ), то дальнейший алгоритм работы обычный.

В случае, если в момент включения автоматического режима в работе находился резервный канал (горит светодиод IN USE STBY ), то переход на основной канал через заданное время( RETURN TIME ) будет произведен в случае, если в режиме RETURN MODE выбрана установка FF (см.пункт1). Если же выбрана установка FO , то обратный переход может произведен только вручную.

Режим ручного режима переключения

Переключение между линиями производится с помощью кнопки CHANGE . Происходит переход на противоположную линию. Режим AUTO при этом снимается.

Режим мониторинга оптической мощности в основном и резервном каналах

Нажимая на кнопку MODE выбрать режим POWER MON MAIN или STBY . На цифровом индикаторе высвечивается измеренная оптическая мощность(в dBm ) основного/резервного каналов соответственно. Зажигание светодиода - dBm обозначает , что измеренная мощность меньше 0 dBm (т.е. -ХХ ,Х dBm ).

Режим установки порога срабатывания

Нажимая на кнопку MODE выбрать режим THRESHOLD MAIN или STBY . Кнопками UP и DOWN по показаниям цифрового индикатора установить пороговую оптическую мощность, при уменьшении до которой мощности входного излучения происходит переход. Если на резервном канале оптическая мощность меньше пороговой для этого канала, переключения не произойдет.

Режим задержки переключения на резерв

Нажимая на кнопку MODE выбрать режим SW DEL . Кнопками UP / DOWN установить требуемое время.

Режим задержки переключения на основную линию

Нажимая на кнопку MODE выбрать режим RETURN TIME . Кнопками UP / DOWN установить требуемое время.
