Главная > Усилители-распределители... > PDVA-7337-10
Усилители-распределители PDVA -7337-10 предназначены для усиления и распределения на десять выходов сигнала стандартов HD / SD SDI . Усилители PDVA -7337-10 содержат автоматический корректор кабеля и схему восстановления тактовой частоты. Аналоговый выход PAL / NTSC MON предназначен для контроля входного SD SDI сигнала. Блоки PDVA -7337-10 входят в модульную систему " PROFLEX ". Они размещаются в корпусах 1 U или 3 U этой системы и занимают в корпусах два слота. В корпусе 1 U блоки располагаются горизонтально, в корпусе 3 U - вертикально. Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.
Возможности:
Технические данные и характеристики
Вход: Стандарты :::::::::::::. SMPTE292M(HDSDI), SMPTE259M A,B,C,D,(SD SDI) Количество входов :::::::::.. один, с восстановлением тактовой ( reclocking ) Входное сопротивление :::::::.. 75 Ом. Входное затухание несогласованности .: не менее 14 дБ до 1.485 Gb / s . Коррекция входного кабеля::::::. автоматическая, до 75м для HD SDI (1.485 Gb / s ) и до 300м для SD SDI (270 Mb / s ). Кабель типа Belden 1694 A или эквивалентный. Разъемы::::::::::::::: BNC .
Выход электрический цифровой: Стандарт::::::::::::::...соответствует входному Количество выходов :::::::::..десять, с восстановлением тактовой ( reclocking ) Выходное затухание несогласованности :.не менее 12 дБ до 1.5 ГГц. Размах :::::::::::.::::800 мВ ± 10%. Разъемы ..:::::::::::::: BNC . Время нарастания и спада:::::::.270 пс. номинал для HD , 700 пс. номинал для SD . Джиттер::::::::::::::.. менее 0.2 UI (единичного интервала)
Выход аналогового сигнала PAL / NTSC (при входном SD SDI сигнале): Количество выходов :::::::::. один, включение джампером (количество SDI выходов становится равным девяти). Выходное сопротивление::::::..... 75 Ом. Размах ::::..::::...::::::1000 мВ на нагрузке 75 Ом. Ошибка по фазе и амплитуде::::::не более 3%. Неравномерность АЧХ::::::::..не более 2% до 5.5 Мгц Разъем.::::::::..::::::.. BNC .
Диапазон рабочих температур: от 5 до 45 ° С. Время непрерывной работы: 24 часа. Габаритные размеры: фронтальная плата 100x220 мм, задняя плата 100х100 мм. Масса: не более 0,4 кг.
Общее устройство и принцип действия Блок PDVA -7337-10 содержит в своём составе один фронтальный ( F ) и один задний ( R ) модули системы " PROFLEX ":

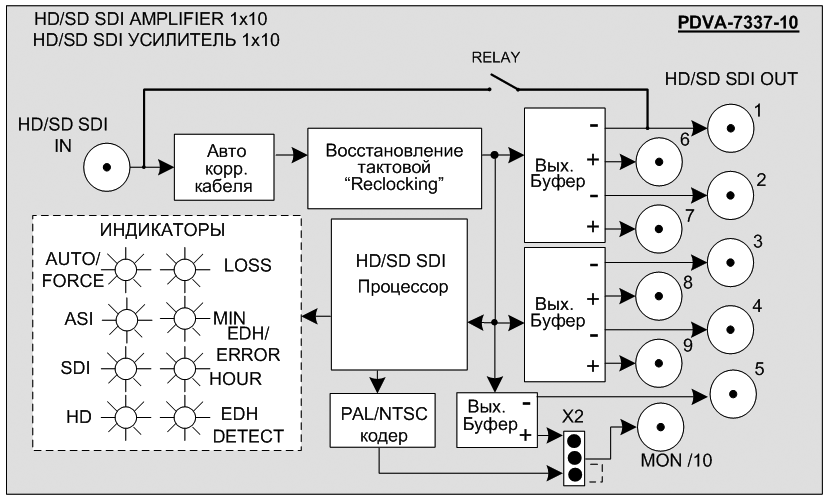

Структурная схема усилителя-распределителя PDVA -7337-10
Входной сигнал проходит автоматический корректор кабеля и далее поступает на схему восстановления тактовой частоты, с выхода которой подается одновременно на выходной буфер (электрический выход) и на процессор потока. В процессоре потока производится определение наличия входного сигнала, его стандарт, подсчет ошибок EDH / CRC для SD / HD SDI соответственно. Здесь производится декодирование входного сигнала и, в случае SD SDI сигнала, производится его преобразование в аналоговый PAL / NTSC формат для контроля. На выходной разъем MON/ SD/HD SDI OUT может выводиться либо SD/HD SDI либо мониторный аналоговый PAL / NTSC сигнал. Выбор формата выводимого на этот разъем сигнала производится джампером X2 на задней плате устройства:

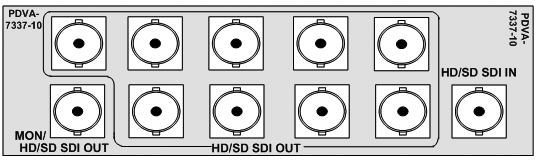

Внешние разъёмы усилителя-распределителя PDVA -7337-10 Конструкция Конструктивно усилитель-распределитель PDVA-7337-10 построен на фронтальном и заднем модулях системы ' PROFLEX '. Соединение фронтального и заднего модулей блока осуществляется через поперечную кросс-плату, которая находится в корпусе ' PROFLEX ', в который устанавливаются блоки. Также через неё на модули поступает напряжение питания, а на фронтальные модули поступают команды дистанционного управления, если установлен модуль процессора ( устанавливается по заказу ) и глобальный опорный синхросигнал, если он используется .
Управление и индикация Органы управления и индикации расположены на лицевой панели усилителя-распределителя.
В блоке возможны следующие режимы:
В блоке возможны следующие органы индикации:
Конфигурация усилителя
Управление от ПЭВМ Устройства ' PROFLEX ' могут управляться от ПЭВМ. Мониторинг устройств модульной системы ' PROFLEX ' от ПЭВМ осуществляется через центральный процессор, установленный в корпусе (процессор устанавливается по заказу) , с использованием соответствующего программного обеспечения (поставляется по заказу ).
|
