Блок вывода звука из SDI
с преобразованием видеостандарта
SDI => PAL/SECAM/SDI

/Серия  PEXT-3325(V)/



Уникальные малогабаритные блоки серии PEXT-3325 предназначены для извлечения четырёх каналов звука из сигнала SDI и возможности получения на видеовыходах сигнала в стандартах PAL/SECAM /SDI. Совместно с блоками ввода звука серии PEMB-3305 возможна передача  PAL/SECAM сигналов без декодированния.

У модели  PEXT-3325V отсутствуют физические выходы звука.

Блоки серии PEXT-3325 являются модулями модульной системы "PROFLEX" и размещаются в корпусах 1U или 3U этой системы. Каждый из них занимает один слот в корпусах 'PROFLEX'. В корпусе 1U блоки размещаются горизонтально, в корпусе 3U - вертикально.

При работе блоков серии PEXT-3325 совместно с блоками серии PEMB-3305 возможны следующие варианты передачи:

Блок ввода PEMB-3305

   Вход



Блок вывода PEXT-3325

 Выход

PAL/SECAM (без декодирования)

АУДИО (AA, AE либо EE)

=>

OUT A/B  PAL/SECAM (система соответствует входной)

АУДИО

PAL/SECAM (с декодированием)

АУДИО (AA, AE либо EE)

=>

OUT A/B  PAL/SECAM/SDI (выбор пользователя)

АУДИО

либо

OUT A     PAL/SECAM/SDI (выбор пользователя)

OUT B  -  всегда SDI

АУДИО

SDI

АУДИО (AA, AE либо EE)

=>

OUT A/B  PAL/SECAM/SDI (выбор пользователя)

АУДИО

либо

OUT A     PAL/SECAM/SDI (выбор пользователя)

OUT B  -  всегда SDI

АУДИО



Выходной звук может быть в аналоговом, цифровом AES/EBU либо в комбинации форматов.

В зависимости от формата выходного аудио это может быть:

  • 4 аналоговых балансных выхода  (ЦАП - 24 разряда) - индекс AA  (шифр блока PEXT-3325AA);

  • 2 аналоговых выхода + 1 балансный выход AES/EBU (всего 4 канала) - индекс AE (PEXT-3325AE);

  • 2 балансных выхода  AES/EBU (4 канала ) - индекс EE  (PEXT-3325EE)

Блоки серии PEXT-3325 имеют дополнительный выход PAL мониторный, на котором на цветное изображение наложен цветной четырёхканальный индикатор уровня звука (среднеквадратичный и пиковый).

Система передачи, построенная на базе блоков серии PEXT-3325 совместно с блоками серии PEMB-3305, позволяет на выбор пользователю два варианта передачи композитного сигнала:

1)      с декодированием и преобразованием в стандартный сигнал SDI;

2)      композитные сигналы передаются без декодирования, но с использованием формата SDI.

Особенностью передачи недекодированного композитного сигнала является использование стандартного формата SDI и возможность прохождения этого сигнала через SDI коммутаторы, усилители и т.д., однако в этом случае на выходе приёмника стандарт видеосигнала соответствует стандарту  на входе передатчика.

Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной влажности не более 80% при температуре 25оС, атмосферном давлении 750+30 мм рт.ст.



Достоинства блоков вывода звуковых сигналов серии PEXT-3325:

  •  мультиформатность по выходу  (SDI/PAL/SECAM);

  •  внутренний генератор испытательных строк для композитных выходов;

  •  параметры кодера PAL/SECAM соответствуют ГОСТ-7845-92 и Рек.470 ITU-R;

  •  индикация потери входного сигнала;

  •  индикация наличия вложенного аудио во входном сигнале;

  •  внутренний генератор тон - сигнала 1 кГц;

  •  раздельная для каждой канальной пары регулировка усиления +/-6 дБ на аудио выходах;

  •  выбор  группы для извлечения аудио;

  •  маршрутизатор аудиоканалов (т.е. присвоение каждой выходной паре аудиосигналов любого вложенного канала);

  •  три варианта выходных форматов звука;

  •  индикация ошибок EDH (мин./час);

  •  графический индикатор уровня звука (среднеквадратичный и пиковый) накладываемый на  цветное изображение контрольного выхода PAL MON;

  •  видео ЦАП - 10 разрядов;

  •  аудио ЦАП - 24 разряда.





Технические данные и характеристики



Входы:



Вход видео - SDI:

Входное сопротивление, разъём

75 Ом,  BNC

Автоматическая коррекция кабеля

до 100 м  (для кабеля 8281 или аналогичного)



Выходы:

Выход видеосигнала  SDI:

Количество возможных  выходов

2  (с перетактированием)

Стандарт

ITU-R BT.656

Выходное сопротивление; разъёмы

75 Ом;  BNC

Затухание несогласованности

>18 дБ на тактовой частоте

Уровень

800мВ+10%



Выход видео - композитный  PAL/SECAM:

Количество возможных выходов

2 композитных

Выходное сопротивление, разъёмы

75 Ом, BNC

Амплитудно-частотная характеристика  яркостного канала:

SECAM (при включенном
 адаптивном фильтре)

1,0МГц

2,0МГц

3,0МГц

4,0МГц

4,286МГц

4,8МГц

5,8МГц

+0,1дБ

+0,1дБ

+0,5дБ

-(6+2)дБ

-(16+2)дБ

-(3+1)дБ

-0,5дБ

PAL

0,3дБ в полосе до 5,8 МГц

2T K-фактор

<0,5%

Дифференциальное усиление

<1%

Дифференциальная фаза

<1°

Отношение сигнал/шум

63дБ взвешенное

Ошибка по цвету

PAL

<2%

SECAM

Соответствует ГОСТ7845-92 и
Рекомендации 470
ITU-R

Расхождение по времени сигналов яркости и цветности

< 5нс

ЦАП видео

10 разрядов



 Выход PAL с наложенным графическим индикатором

Разъём

BNC

Размах

(1000+20) мВ на нагрузке 75 Ом

ЦАП

10 Бит

Частотная характеристика

<3 дБ  до  5,5МГц



Выход аналогового звукового сигнала:

Разъём

DB-15

Выходное сопротивление

<50 Ом

Вид выхода

симметричный

Динамический диапазон по выходу, соответствующий 0 дБ Fs

+18 дБ

Регулировка усиления для каждой канальной пары

+/- 6 дБ с шагом 0,2 дБ

Динамический диапазон

100 дБ

Нелинейные искажения + шум

не более 0,006%

Цифро-аналоговое преобразование

24 бита

Частота преобразования

48 кГц с привязкой к видео



Выход цифрового звукового сигнала

Вид выхода

балансный, трансформаторный

Разъём

DB-15

Регулировка усиления для каждой канальной пары

+/- 6 дБ с шагом 0,2 дБ

Размах

3 В на нагрузке 110 Ом



Время непрерывной работы:  24 часа.

Диапазон рабочих температур:  от 5 до 45°С.

Габаритные размеры:  фронтальная плата 100x220 мм, задняя плата 100х100 мм.

Масса:  не более 0,5 кг.



Общее устройство и принцип действия

Блок серии PEXT-3325 - это устройство модульной системы "PROFLEX", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы, в который устанавливается блок. В корпусе 1U "PROFLEX" блоки располагаются горизонтально, в корпусе 3U - вертикально.

Блоки PEXT-3325 содержат в своём составе один фронтальный (F) и один задний (R) модули системы "PROFLEX":

Фронтальный модуль:  PCDA-2063F    -  видео/аудио процессор;

Задний модуль:   PDB-2425R  -  соединительный модуль.

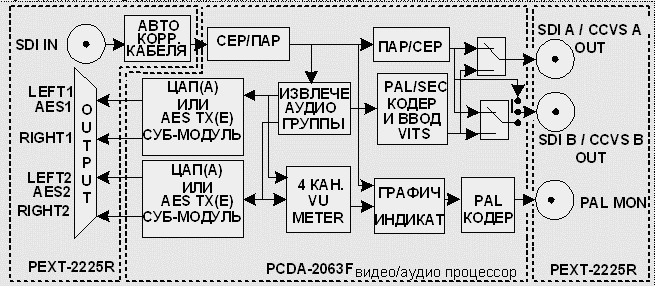

 Структурная схема блока вывода звуковых сигналов Серии PEXT-3325





Входной сигнал поступает на автоматический корректор длины кабеля, с выхода которого поступает на фронтальный модуль PCDA-2063F. С выхода SDI-декодера параллельный 10-разрядный сигнал поступает на вход видео/аудио процессора, в котором происходит извлечение звука. После схемы раздельной для каждой канальной пары регулировки усиления звукоданные либо через ЦАП, либо через AES/EBU передатчик (в зависимости от варианта исполнения устройства) поступают на выходной разъём DB15.



Блок серии PEXT-3325 может формировать видеосигнал в форматах SDI, PAL, SECAM. Выбор формата осуществляется пользователем. Однако, если при совместной работе с блоком ввода звука серии PEMB-3305 выбран режим передачи композитного сигнала PAL/SECAM без декодирования ('CS'), то в этом случае изменение формата на выходе блока извлечения звука серии PEXT-3325  невозможно (то есть система выходного видеосигнала соответствует входной).

В других вариантах передачи сигнал на выходные разъёмы подаётся либо с SDI кодера (выход SDI),  либо с PAL/SECAM кодера (выход PAL либо SECAM).

Выбор формата выходного видео осуществляется с лицевой панели блока одновременно на оба выхода: OUT A и OUT B. Однако, имеется возможность получения на выходе OUT B всегда сигнала SDI, в то время как на выходе OUT A сигнал может быть в любом возможном формате.

Подача на выход OUT B всегда сигнала SDI осуществляется с помощью джампера Х5.



Блок имеет мониторный выход PAL с наложенным на изображение графическим 4-канальным индикатором уровня вложенного звука для контроля сигнала.





Внешние разъёмы блока вывода звуковых сигналов серии PEXT-3325







Конструкция

Конструктивно блок вывода звуковых сигналов серии PEXT-3325  построен на фронтальном и заднем модулях системы 'PROFLEX'.

Фронтальный модуль выполнен в виде платы размером 100х220 мм. Плата двигается по направляющим и легко извлекается с помощью рычага, находящегося на краю платы.

Задний модуль выполнен в виде платы размером 100х100 мм. Плата также двигается по направляющим и извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется через поперечную кросс-плату, которая встроена в корпусе 'PROFLEX'. Также через неё на модули поступает напряжение питания, а на фронтальные модули поступают команды дистанционного управления, если установлен модуль процессора (устанавливается по заказу), и глобальный опорный синхросигнал, если он используется.

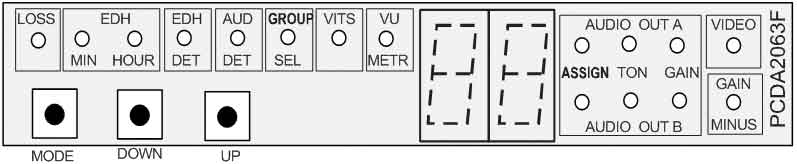

Управление и индикация

Органы управления и индикации расположены на лицевой панели фронтального модуля блока, что является лицевой панелью блока вывода звука серии PEXT-3325 .







Выбор возможных режимов осуществляется кнопкой MODE, а их изменение - кнопками UP и DOWN.



В блоке возможны следующие режимы:

  • GROUP SEL  -  выбор номера группы, из которой будет извлекаться звук.

  • VITS  -  ввод в выходные композитные сигналы сигналов испытательных строк (17, 18, 330, 331 строки);

  • VU METR  -  управление положением индикатора звука (его включение/выключение, выбор вида шкалы индикатора);

  • ASSIGN A,B  -  маршрутизатор выходов, то есть присвоение каждой выходной паре 'А' и 'В' каналов введенного звука;

  • TON A,B  -  включение тест-сигнала '1 кГц' в любом выходном канале;

  • GAIN A,B - регулировка усиления +/- 6dB на выбранном аудио выходе с шагом 0,2 dB;

  • VIDEO STD  -  выбор формата выходного видео (PAL/SECAM/SDI).



В блоке предусмотрены следующие органы индикации:

  • LOSS  -  зажигание светодиода указывает на пропадание входного сигнала;

  • EDH DET  -  зажигание светодиода указывает, что в приходящем сигнале вложены посылки EDH;

  • EDH  MIN/HOUR  -  зажигание светодиода указывает, что с момента последней ошибки EDH прошло менее минуты/часа;

  • AUD DET  -  зажигание светодиода указывает на присутствие введённых звукоданных во входном сигнале.

  • GAIN MINUS  -  зажигание светодиода указывает на отрицательное значение усиления в выбранной канальной паре.



Конфигурация блока вывода звука

Выбор номера группы

- Кнопкой MODE войти в режим GROUP SEL.

- Кнопкой UP выбрать  номер группы (возможные номера Ø1, Ø2, Ø3, Ø4), из которой будет извлекаться звук. В случае присутствия звука в выбранной группе светодиод  AUD DET горит непрерывно, а если звука нет, светодиод моргает.

Введение испытательных сигналов в 17, 18, 330, 331 строки

- Кнопкой MODE войти в режим VITS .

- Кнопкой UP произвести включение тест-сигналов (на индикаторе  on)

- Кнопкой DOWN выключить тест (на индикаторе  oF).

ВНИМАНИЕ!  Включение VITS в выходной сигнал SDI невозможно. В этом случае на цифровом индикаторе высвечивается '-  -'.

Управление индикатором уровня звука

- Кнопкой MODE войти в режим VU METR.

- Кнопками UP и DOWN изменить положение индикатора уровня (на цифровом индикаторе цифры 00 : 38).

- Удерживая нажатой кнопку MODE и нажимая кнопку DOWN удалить звуковой индикатор с изображения (на индикаторе  on R oF).

- Удерживая нажатой кнопку MODE и нажимая кнопку UP можно изменить вид шкалы индикатора.

Возможны два варианта шкалы:
- выравнивание по EBU, то есть ØDBFS соответствует +18 dBU (на индикаторе
FS);

- квази-аналоговая, то есть ØdBU соответствует 0,775VRMS (на индикаторе db).

Режим присвоения выходов

Одна внедренная группа содержит четыре канала (1:4), которые объединены в две канальные пары (первый и второй каналы составляют первую пару, третий и четвёртый - вторую).

- Кнопкой MODE входим в режим  ASSIGN А (физический выход 'А').

- Кнопками UP и DOWN начинаем присваивать выбранному выходу каналы (1:4) внедренного звука. На левом цифровом индикаторе будет отображаться номер внедренного канала, который пойдет на выход левого канала, а на правом  индикаторе - выход правого канала. Возможны следующие варианты (левый/правый соответственно): 1/2, 2/1, 1/1, 2/2, 3/4, 4/3, 3/3, 4/4.

- Кнопкой MODE входим в режим  ASSIGN В (физический выход 'В').

- Далее кнопками UP и DOWN аналогично производим присвоение внедренного звука.

Режим включения тона '1 кГц'

- Кнопкой MODE входим в режим TON A.

- Кнопками UP и DOWN включаем тон в желаемом канале.

Возможные варианты:

·      oF - тон выключен во всех каналах

·      Lr - тон включен в левом и правом каналах

·      L   - тон включен только в левом канале

·      r - тон включен тольков правом канале

- Кнопкой MODE входим в режим TON B.

- Кнопками UP и DOWN аналогично производим включение/выключение тона на физическом выходе 'B'.

Режим регулировки усиления на выбранном аудио выходе (+/- 6 дБ)

- Кнопкой MODE входим в режим GAIN А.

- Кнопкой UP увеличиваем усиление с шагом 0,2 дБ, а кнопкой DOWN уменьшаем его. На цифровом индикаторе отображается значение усиления в дБ. Загорание светодиода GAIN MINUS указывает на отрицательное значение установленного усиления. Одновременное нажатие на кнопки UP и DOWN устанавливает номинальный коэффициент усиления 0 дБ.

- Кнопкой MODE входим в режим GAIN B и  аналогично кнопками UP и DOWN производим регулировку усиления в канале 'B'.

Режим выбора стандарта выходного видео

- Кнопкой MODE входим в режим VIDEO STD

- Кнопками UP и DOWN выбираем желаемый стандарт выходного видео.

Возможные варианты:

·      Sd  -  SDI  (270 Mb/s)

·      PL  -  PAL

·      SE  -  SECAM

Изменение формата происходит одновременно на выходах OUT A и OUT B. Однако, если джампер Х5 на плате блока извлечения звука   установлен в положение 'SDI' (см. техническое описание, раздел 1.3), то на выходе OUT B будет присутствовать всегда SDI. Для одновременного изменения формата на двух выходах следует установить джампер Х5 в положение 'VAR'.

В случае, если на индикаторе высвечивается CS, изменение формата невозможно, а формат выходного видео соответствует формату видео на входе блока ввода звука серии PEMB-3305 , то есть композитный сигнал передаётся без декодирования.

В этом режиме джампер Х5 должен быть установлен в положение 'VAR'.



Управление от ПЭВМ

Управлять устройствами системы 'PROFLEX' можно и от ПЭВМ.

Мониторинг устройств модульной системы 'PROFLEX' от ПЭВМ осуществляется через центральный процессор, установленный в корпусе (процессор устанавливается по заказу), с использованием соответствующего программного обеспечения,  которое поставляется по заказу.
