Блок вывода звука из SDI
с преобразованием видеостандарта SDI => PAL/SECAM/SDI

/Серия PEXT-3325-8 /



   Уникальные малогабаритные блоки Серии PEXT-3325-8 предназначены для извлечения восьми каналов звука из сигнала SDI и возможности получения на видеовыходах сигнала в стандартах PAL/SECAM/SDI . Совместно с блоками ввода звука серии PEMB -3305-8 возможна  передача PAL / SECAM сигналов без декодированния.

Блоки вывода звука серии PEXT-3325-8 являются модулями модульной системы " PROFLEX " и размещаются в корпусах 1 U или 3 U этой системы. Каждый из них занимает один слот в модульной системе ' PROFLEX ', что позволяет в корпусе 1 U разместить до 4-х устройств, а в корпусе 3 U - до 16-ти.

При работе блоков серии PEXT-3325-8 совместно с блоками серии PEMB-3305-8 возможны следующие варианты передачи:



Блоки ввода звука серии PEMB-3305-8

Вход

Блоки вывода звука серии PEXT-3325-8

Выход

PAL / SECAM (без декодирования)

АУДИО





=>

OUT A / B PAL / SECAM (система соответствует входной)

АУДИО





PAL / SECAM (с декодированием)

АУДИО





=>

OUT A / B PAL / SECAM / SDI (выбор пользователя)

АУДИО



либо

OUT A PAL / SECAM / SDI (выбор пользователя)

OUT B - всегда SDI

АУДИО





SDI

АУДИО





=>

OUT A / B PAL / SECAM / SDI (выбор пользователя)

АУДИО



либо

OUT A PAL / SECAM / SDI (выбор пользователя)

OUT B - всегда SDI

АУДИО





Входной и выходной звук может быть в аналоговом, цифровом AES / EBU либо в комбинации форматов.

В зависимости от формата выходного аудио это может быть:

  • 8 аналоговых балансных выходов-шифр блока PEXT-3325-8 AA ;

  • 4 аналоговых выхода + 2 балансных выхода AES / EBU (всего 8 каналов) - шифр PEXT-3325-8 AE ;

  • 4 балансных выхода AES / EBU ( 8 каналов ) - шифр PEXT-3325-8 EE

В блоках извлечения звука выходной формат звука может быть другим по сравнению с входным в блоках ввода (вход аналоговый - выход AES и наоборот).

И в блоках ввода, и в блоках вывода звука во всех вариантах входов/выходов есть дополнительный выход PAL мониторный, на котором на цветное изображение наложен четырёхканальный индикатор уровня звука (среднеквадратичный и пиковый).



Система передачи, построенная на базе блока ввода звука PEMB -3305-8 и блока вывода звука PEXT-3325-8 , позволяет на выбор пользователю два варианта передачи композитного сигнала:

  • с декодированием и преобразованием в стандартный сигнал SDI ;

  • композитные сигналы передаются без декодирования, но с использованием формата SDI .

Особенностью передачи не декодированного композитного сигнала является использование стандартного формата SDI и возможность прохождения этого сигнала через SDI коммутаторы, усилители и т.д., однако в этом случае на выходе блока вывода звука PEXT-3325-8 стандарт видеосигнала соответствует стандарту на входе блока ввода звука PEMB -3305-8.

  Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной влажности не более 80% при температуре 25оС, атмосферном давлении 750+30 мм рт.ст.



Достоинства блоков извлечения звука серии PEXT-3325-8 :

  • мультиформатность по выходу ( SDI / PAL / SECAM );

  • внутренний генератор испытательных строк для композитных выходов;

  • параметры кодера PAL / SECAM соответствуют ГОСТ -7845-92 и Рек.470 ITU - R ;

  • индикация потери входного сигнала;

  • индикация наличия вложенного аудио во входном сигнале;

  • внутренний генератор тон - сигнала 1 кГц;

  • выбор группы для извлечения аудио;

  • три варианта выходных форматов звука;

  • индикация ошибок EDH (мин./час);

  • графический индикатор уровня звука (среднеквадратичный и пиковый) накладываемый на цветное изображение контрольного выхода PAL MON ;

  • видео ЦАП - 10 разрядов;

  • аудио ЦАП - 24 разряда.



Технические данные и характеристики



Входы:



Вход видео - SDI :

Входное сопротивление, разъём

75 Ом, BNC

Автоматическая коррекция кабеля

до 100 м (для кабеля 8281 или аналогичного)

Выходы:

Выход видеосигнала SDI :

Количество выходов

2 (с перетактированием)

Стандарт

ITU - R BT .656

Выходное сопротивление; разъёмы

75 Ом; BNC

Затухание несогласованности

>18 дБ на тактовой частоте

Уровень

800мВ±10%

  Выход видео - композитный PAL/SECAM :

Количество возможных выходов

2 композитных

Выходное сопротивление, разъёмы

75 Ом, BNC

Амплитудно-частотная характеристика   яркостного канала:

SECAM (при включенном
адаптивном фильтре)

1,0МГц

2,0МГц

3,0МГц

4,0МГц

4,286МГц

4,8МГц

5,8МГц

±0,1дБ

±0,1дБ

±0,5дБ

-(6±2)дБ

-(16±2)дБ

-(3±1)дБ

-0,5дБ

PAL

0,3дБ в полосе до 5,8 МГц

2 T K -фактор

<0,5%

Дифференциальное усиление

<1%

Дифференциальная фаза

<1%

Отношение сигнал/шум

63дБ взвешенное

Ошибка по цвету

PAL

<2%

SECAM

Соответствует ГОСТ7845-92 и Рек.470 ITU - R

Расхождение по времени сигналов яркости и цветности

< 5нс

ЦАП видео

10 разрядов

Выход PAL с наложенным графическим индикатором:

Разъём

BNC

Размах

(1000±20) мВ на нагрузке 75 Ом

ЦАП

10 Бит

Частотная характеристика

<3 дБ до 5,5МГц

Выход аналогового звукового сигнала:

Разъём

DHS -26 F

Выходное сопротивление

<50 Ом

Вид выхода

симметричный

Динамический диапазон по выходу, соответствующий 0 дБ Fs

+18 дБ

Динамический диапазон

100 дБ

Нелинейные искажения + шум

не более 0,0 12 %

Цифро-аналоговое преобразование

24 бита

Частота преобразования

48 кГц с привязкой к видео

Регулировка усиления по каждой выходной стереопаре

+/- 6 дБ

Выход цифрового звукового сигнала

Вид выхода

балансный, трансформаторный

Разъём

DHS -26 F

Размах

3 В на нагрузке 110 Ом

Регулировка усиления по каждому выходному сигналу AES/EBU

+/- 6 дБ

Выход PAL с наложенным графическим индикатором:

Разъём

BNC

Размах

(1000+20) мВ на нагрузке 75 Ом

ЦАП

10 Бит

Частотная характеристика

<3 дБ  до  5,5МГц



Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  фронтальная плата 100x220 мм, задняя плата 100х100 мм.

Масса:  не более 0,4 кг.



Общее устройство и принцип действия

  Блок серии PEXT-3325-8 - это устройство модульной системы " PROFLEX ", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы.

Блоки PEXT-3325-8 содержат в своём составе один фронтальный ( F ) и один задний ( R ) модули системы " PROFLEX ":



Структурная схема блока вывода звука серии РЕХТ- 3325-8



Блок вывода звука РЕХТ-3325-8 может формировать видеосигнал в форматах SDI, PAL, SECAM. Выбор формата осуществляется пользователем. Однако, если на блоке ввода звука РENC-3305-8 выбран режим передачи композитного сигнала PAL/SECAM без декодирования ('CS'), то в этом случае изменение формата на выходе блока вывода РЕХТ-3325-8 невозможно (то есть система выходного видеосигнала соответствует входной).

В других вариантах передачи сигнал на выходные разъёмы подаётся либо с SDI кодера (выход SDI),  либо с PAL/SECAM кодера (выход PAL либо SECAM).

Выбор формата выходного видео осуществляется с лицевой панели блока РЕХТ-3325-8 одновременно на оба выхода: OUT A и OUT B. Однако, имеется возможность получения на выходе OUT B  всегда сигнала SDI, в то время как на выходе OUT A сигнал может быть в любом возможном формате.

Подача на выход OUT B всегда сигнала SDI осуществляется с помощью джампера Х5.

На рисунке положение джампера соответствует подаче на выход OUT B всегда сигнала SDI .

Для изменения формата сигнала на выходе OUT B переставить джампер Х5 в противоположное положение ' VAR '.

Блок РЕХТ-3325-8 имеет мониторный выход PAL с наложенным на изображение графическим 8-канальным индикатором уровня вложенного звука для контроля сигнала.

ВНИМАНИЕ. В режиме ' CS ' на мониторном выходе PAL изображение всегда черно-белое и может быть использовано только для контроля наличия видеосигнала.

  Внешние разъёмы блоков серии PEXT-3325-8

Конструкция

Конструктивно блок вывода звука серии PEXT-3325-8 построен на фронтальном и заднем модулях системы ' PROFLEX '.

Соединение фронтального и заднего модулей осуществляется через поперечную кросс-плату, которая устанавливается в корпусе ' PROFLEX '. Также через неё на модули поступает напряжение питания.



Управление и индикация

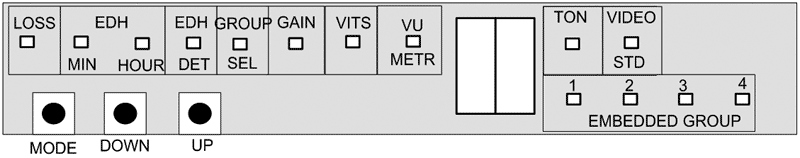

Органы управления и индикации расположены на лицевой панели



  Выбор возможных режимов осуществляется кнопкой MODE , а их изменение - кнопками UP и DOWN .

  В блоке возможны следующие режимы:

  • GROUP - выбор номеров групп, из которой будет извлекаться звук.

  • VITS - ввод в выходные композитные сигналы сигналов испытательных строк (17, 18, 330, 331 строки);

  • VU METR - управление положением индикатора звука (его включение/выключение, выбор вида шкалы индикатора);

  • TON - включение тест-сигнала '1 кГц' в любом выходном канале;

  • VIDEO STD - выбор формата выходного видео ( PAL / SECAM / SDI ).

  • OUTPUT MAPPER - маршрутизатор канальных аудио пар, то есть коммутация на каждый физический стерео выход (аналоговый и/или AES/EBU) любой канальной пары из любой извлекаемой группы.



  В блоке предусмотрены следующие органы индикации:

  • LOSS - зажигание светодиода указывает на пропадание входного сигнала;

  • EDH DET - зажигание светодиода указывает, что в приходящем сигнале вложены посылки EDH ;

  • EDH MIN / HOUR - зажигание светодиода указывает, что с момента последней ошибки EDH прошло менее минуты/часа;

Конфигурация блока вывода звука



Выбор номера группы

-  Кнопкой MODE войти в режим GROUP .

            Пояснение. Входные аудио сигналы передаются в составе аудио групп. Существует четыре группы - с номерами 1,2,3,4. В составе каждой группы передается две канальные пары (4 канала).

-  Кнопками UP и DOWN по показаниям цифрового индикатора выбрать номер группы (возможные номера 12, 23, 34, 13, 14, 24), из которой будет извлекаться звук (заводская установка 12). В случае присутствия звука в выбранной группе на цифровом индикаторе цифра, соответствующая номеру группы, горит непрерывно и производится извлечение звука. Если во входном сигнале в выбранной группе звука нет, то соответствующая цифра мигает, и излечения звука из этой группы не производится.

- Звуку, извлекаемому из группы, отображенной на левом индикаторе выбора групп, соответствуют первые левые четыре' столба' (канальные пары 1 и 2) на графическом индикаторе уровня. Соответственно, звуку, извлекаемому из группы, отображенной на правом индикаторе, соответствуют вторые четыре 'столба' (канальные пары 3 и 4) .



Введение испытательных сигналов в 17, 18, 330, 331 строки

- Кнопкой MODE войти в режим VITS .

- Кнопкой UP произвести включение тест-сигналов (на индикаторе  on)

- Кнопкой DOWN выключить тест (на индикаторе  oF).

ВНИМАНИЕ!  Включение VITS в выходной сигнал SDI невозможно. В этом случае на цифровом индикаторе высвечивается '-  -'.



Управление индикатором уровня звука

- Кнопкой MODE войти в режим VU METR.

- Кнопками UP и DOWN изменить положение индикатора уровня (на цифровом индикаторе цифры 00 : 38).

- Удерживая нажатой кнопку MODE и нажимая кнопку DOWN удалить звуковой индикатор с изображения (на индикаторе  on R oF).

- Удерживая нажатой кнопку MODE и нажимая кнопку UP можно изменить вид шкалы индикатора. Возможны два варианта шкалы:

- выравнивание по EBU, то есть ØDBFS соответствует +18 dBU (на индикаторе FS);

- квази-аналоговая, то есть ØdBU соответствует 0,775VRMS (на индикаторе db).



Режим включения тона '1 кГц'

- Кнопкой MODE войти в режим TON.

- Кнопками UP и DOWN по показаниям цифрового индикатора включить тон в требуемом канале. Возможные варианты:

OF  -  тон выключен во всех каналах;

On  -  тон включен во всех каналах;

O1:O8  -  тон поочерёдно включается в выбранном канале.



Режим выбора стандарта выходного видео

- Кнопкой MODE входим в режим VIDEO STD

- Кнопками UP и DOWN выбираем желаемый стандарт выходного видео.

Возможные варианты:

·      Sd  -  SDI  (270 Mb/s)

·      PL  -  PAL

·      SE  -  SECAM



Изменение формата происходит одновременно на выходах OUT A и OUT B.  Однако, если джампер Х5 на плате блока вывода звука РЕХТ-3325 установлен в положение 'SDI' (см. техническое описание, раздел 1.3), то на выходе OUT B будет присутствовать всегда SDI. Для одновременного изменения формата на двух выходах следует установить джампер Х5 в положение 'VAR'.

В случае, если на индикаторе высвечивается CS, изменение формата невозможно, а формат выходного видео соответствует формату видео на входе блока ввода звука РЕМВ-3305, то есть композитный сигнал передаётся без декодирования.

В этом режиме джампер Х5 должен быть установлен в положение 'VAR'.



Режим назначения извлеченных канальных пар на физические аудио выходы.

В устройстве существуют четыре аудио стерео выхода: A, B, C, D (всего 8 каналов). Распайка разъемов приведена в Табл.1 и на рис.4.

Из входного SDI из двух выбранных групп (см. п.2.4.1) извлекаются четыре канальные пары. Канальные пары, извлекаемые из группы с меньшим номером, называются 1/2 и 3/4, а с большим номером - соответственно 5/6 и 7/8.

Этот режим позволяет направлять на выбранный физический стерео выход любую канальную пару из любой извлекаемой группы.

- Кнопкой MODE входим в режим OUTPUT MAPPER A.

- Кнопками UP и DOWN выбираем извлеченную  канальную пару, которая будет присутствовать на физическом выходе A.

Возможные варианты:

12, 34, 56, 78

- Кнопкой MODE входим в режим OUTPUT MAPPER B.

- Кнопками UP и DOWN выбираем извлеченную  канальную пару, которая будет присутствовать на физическом выходе B.

Возможные варианты:

12, 34, 56, 78

- Кнопкой MODE входим в режим OUTPUT MAPPER C.

- Кнопками UP и DOWN выбираем извлеченную  канальную пару, которая будет присутствовать на физическом выходе C.

Возможные варианты:

12, 34, 56, 78

- Кнопкой MODE входим в режим OUTPUT MAPPER D.

- Кнопками UP и DOWN выбираем извлеченную  канальную пару, которая будет присутствовать на физическом выходе D.

Возможные варианты:

12, 34, 56, 78



Управление от ПЭВМ

Устройства 'PROFLEX' могут управляться от ПЭВМ.

Мониторинг устройств модульной системы 'PROFLEX' от ПЭВМ осуществляется через центральный процессор, установленный в корпусе (процессор устанавливается по заказу), с использованием соответствующего программного обеспечения  (поставляется по заказу).
