Устройство cбора и обработки метеоданных

PMM - 4095



Устройство cбора и обработки метеоданных PMM-4095 предназначено для выдачи значений температуры, атмосферного давления и относительной влажности воздуха по cети RS-485 'ПРОФИТТ', интерфейсу RS 232 или по cети ETHERNET (модель PMM-4095Е) с возможностью коррекции значений этих метеоданных. Устройство cостоит из блока интерфейса RS-485 с датчиком атмосферного давления и лицевой панелью и подсоединенных к нему выносных датчиков температуры и относительной влажности воздуха. Передаваемые данные обрабатываются устройствами, имеющими в своём составе генератор логотипа, который осуществляет замешивание в телевизионное изображение (в виде символьных логотипов) показаний температуры, влажности и давления.

Технические данные

Блок интерфейса RS-485

  • Линия управления внутренней локальной сети - последовательный двунаправленный канал стандарта RS-485:

    • скорость передачи - 9600 бит/сек;

    • формат данных - 11 бит (1 - стартовый, 8 - информационных, 1 - программируемый, 1 - стоповый) в режиме полудуплекса;

    • длина линии управления - не более 100 м.

    • количество передатчиков на линии - не более 15.

  • Питание блока - ~220В;

  • Потребляемая мощность - не более 1 Вт.

  • Диапазон рабочих температур от 0 до +45о С.

  • Габаритные размеры: 44 x 145х135 мм.

  • Масса - не более 1 кг.

Интерфейс RS-232 ( ETHERNET - для версии РММ-4095Е)

  • Параметры канала:

    • скорость передачи - 9600 бит/сек;

    • формат данных - 10 бит (1 - стартовый, 8 - информационных, 1 - стоповый);

    • протокол обмена представлено в приложении.

  • Передаваемые метеоданные:

    • температура;

    • влажность;

    • давление .

  • Устанавливаемые метеоданные:

    • температура;

    • влажность;

    • давление;

    • коррекция температуры;

    • коррекция влажности;

    • коррекция давления.

Датчик температуры

  • Диапазон измеряемых температур от (-55) о С до (+85) о С;

  • Точность измерения + 0,5 о С;

  • Диапазон коррекции + 9,9 о С

  • Кабель для подключения выносного датчика температуры к блоку - не более 30 м;

  • Габаритные размеры:

    • длина - 30 мм;

    • диаметр - 14 мм.

Датчик относительной влажности воздуха

  • Диапазон измеряемых относительных значений влажности воздуха - от 0% до 100%;

  • Точность измерения + 10% при температуре от (-40) о С до (+85) о С;

  • Диапазон коррекции + 10%;

  • Кабель для подключения выносного датчика относительной влажности воздуха к блоку - не более 30 м;

  • Габаритные размеры:

    • длина - 30 мм;

    • диаметр - 14 мм.

Датчик атмосферного давления

  • Диапазон измеряемых значений атмосферного давления - от 0 до 115 kP а (0 - 862 мм. рт. ст.).

  • Точность измерения + 1,5% при температуре от 0 о С до (+85) о С;

  • Диапазон коррекции + 30 мм. рт. ст.;

ОБЩЕЕ УСТРОЙСТВО И СИСТЕМА УПРАВЛЕНИЯ

Устройство cбора и обработки метеоданных представляет собой блок, внутри которого установлены плата интерфейса RS-485 c лицевой панелью и датчиком атмосферного давления, который реализован на полупроводниковом приборе PMX 4115 с аналоговым интерфейсом. Снаружи к блоку при помощи кабелей подключены датчики температуры и относительной влажности воздуха. Датчик температуры реализован на основе полупроводникового прибора DS1820 с 1-WIRE интерфейсом. Датчик относительной влажности воздуха реализован на основе полупроводникового прибора HIH-4000-002 с аналоговым интерфейсом.

На лицевой панели блока интерфейса  расположены следующие органы управления и индикации:





  • выключатель питания ' POWER ' ;

  • кнопка ' MODE ' для выбора контролируемого параметра;

  • кнопки ' DOWN ' и ' UP ' для изменения выбранного параметра;

  • кнопка ' RESET ' для сброса блока интерфейса RS -485;

  • светодиод ' ADR ' и 3 светодиода в секции ' PARAMETRS ' для индикации выбранного параметра;

  • 3 цифровых индикатора для отображения значения выбранного параметра;

  • светодиод '-' для индикации знака, отображаемого на цифровых индикаторах значения;

  • светодиод ' WORK ' для индикации работы в сети RS -485.

На задней панели блока интерфейса  расположены:





  • разъёмы питания '~220V' с предохранителем 1А;

  • разъем ' TEMPERATURE ' для подключения выносного датчика температуры;

  • разъем ' HUMIDITY ' для подключения выносного датчика относительной влажности воздуха;

  • два разъема 'RS-485' локальной сети управления;

  • переключатель 'T' для включения терминатора на оконечных устройствах линии RS-485;

  • разъем ' ETHERNET ' для подключения к сети Ethernet (для версии PMM - 4095Е);

  • разъем 'RS-232' для подключения к компьютеру.

Передача собранных и обработанных значений температуры, давления и влажности осуществляется по последовательному двунаправленному каналу стандарта RS-485. Если суммарная длина линии управления достаточно велика, на оконечных устройствах сети можно включить терминатор 120 Ом. Все устройства объединяются в сеть RS-485 на основе описанной выше линии управления (рис.4). Каждое устройство в сети имеет свой уникальный системный адрес. Общение между устройствами в этой системе осуществляется по разработанному фирмой "ПРОФИТТ" протоколу. Кроме того, если в этой сети необходимо также осуществлять управление от ЭВМ или какого-либо другого устройства по последовательному каналу стандарта RS-232, то в составе сети необходимо иметь блок преобразования интерфейсов (PIC-094), который передает команды управления от ЭВМ или другого источника команд в сеть RS-485.

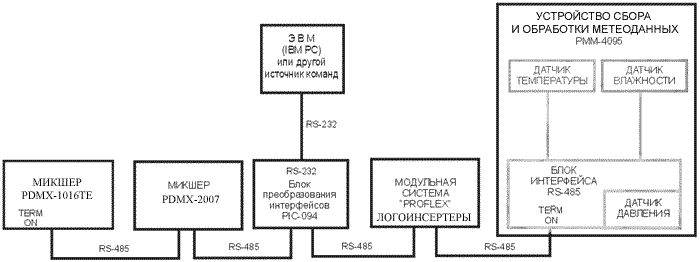

Пример схемы объединения устройств в сеть (расположение устройств в сети произвольное)



Связь с компьютером может, осуществляется по интерфейсу RS-232 или по Сети ETHERNET ( версия PMM - 4095Е ). Конструктивно устройство cбора и обработки метеоданных выполнено в виде переносного прибора с размерами 44x145х135 мм. Для доступа к плате необходимо Снять верхнюю крышку блока. Блок используется в настольном варианте. Для крепления устройства в 19'' стойке может быть использована монтажная планка PM -021. Выносные датчики температуры и относительной влажности воздуха смонтированы в корпусах разъемов PC4TB. Конструкция датчиков обеспечивает их эксплуатацию вне помещений на открытом воздухе при температурах от (-50) о С до (+50) о С. Корпуса датчиков снабжены фланцем, упрощающим их крепление.
