Оптический регенератор / преобразователь длины волны

HD/SD SDI/ASI/TDM/Telecom сигналов/

Серия PTRS-7264(CW) /



Оптические регенераторы Серии PTRS-7264 предназначены для регенерации оптических HD SDI, SD SDI, ASI, TDM сигналов и Telecom потоков со скоростью до 2.5 Гб/с c возможностью преобразования длин волн вход/выход.

На оптическом входе/выходе применены SFP модули, которые позволяют производить их замену, не выключая устройство. Кроме того, они позволяет получить информацию об оптической мощности на входе устройства, а также мощности излучения лазера и его длине волны на выходе.

В блоке предусмотрены один оптический вход, один оптический выход и два электрических выхода.

Оптические регенераторы входят в модульную систему " PROFLEX " и размещаются в корпусах 1 U или 3 U этой системы. В корпусе 1 U блоки располагаются горизонтально, в корпусе 3 U – вертикально. Каждый из них занимает один слот в корпусах “ PROFLEX ”.

Оптические регенераторы серии PTRS -7264( CW ) могут использоваться в одно-, двух- и многоканальных системах.

Возможны следующие модели регенераторов:

PTRS-7264-1310…………:…1310нм, (0…+3) дБм,  FP лазер,  чувствительность (-3)…(-20) дБм

PTRS-7264-1550…………:…1550нм, (0…+3) дБм,  DFB лазер,  чувствительность (-3)…(-20) дБм

PTRS-7264A-1310…………..1310нм, (0…+3) дБм,  FP лазер,  APD фотоприемник,
 чувствительность (-9)…(-28) дБм.

PTRS-7264-CW##................. выходные CWDM длины волн в диапазоне 1270¸1610нм с шагом 20нм
(## – длина волны),  0…(+3) дБм,
CWDM DFB лазеры;
чувствительность (-3)…(-18) дБм

PTRS-7264A-CW## ………... выходные CWDM длины волн в диапазоне 1270¸1610нм с шагом 20нм (## – длина волны),  0…(+3) дБм,  CWDM  DFB лазеры,
APD фотоприемник,  чувствительность (-9)…(-28) дБм.

PTRS-7264-1550H………...выходная длина волны 1550нм, мощность (+3)…(+7) дБм,  DFB лазер;
APD фотоприемник,  чувствительность (-9)…(-28) дБм.





Возможности регенераторов Серии PTRS -7264( CW ) :

  • регенератор/повторитель, преобразователь длин волн ;

  • длина волны на оптическом выходе 1310нм, 1550нм или одна из 16-ти CWDM длин волн ;

  • поддержка видео/TDM и Telecom потоков со скоростью до 3 Гб/с ;

  • отображение скорости потока;

  • BER мониторинг;

  • оптический и электрический выходы одновременно;

  • SFP модули на оптическом входе и выходе;

  • версия приемника с APD фотодиодом (индекс “ A ” в шифре);

  • версия регенератора с повышенной выходной мощностью (до +7 дБ) и APD фотодиодом;

  • мониторинг оптической мощности на входе блока в реальном времени;

  • мониторинг выходной оптической мощности излучения лазера в реальном времени;

  • отображение длины волны лазера на выходе;

  • индикация потери сигнала;

  • восстановление тактовой частоты ( recloking ) на оптическом и электрическом выходах c возможностью отключения.

Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.


Технические данные и характеристики

Оптический вход:

Поддерживаемые стандарты на оптическом входе и оптическом и электрических выходах

SMPTE 274M (HDSDI) …1920x1080

SMPTE 296M (HDSDI) …1280x750

SMPTE 295M (HDSDI) …1920x1080

SMPTE 260M (HDSDI) …1920x1035

SMPTE 259M (SDI )…….. 50i/720 x 576

                                               60i/720 x 480

DVB-ASI

FIBER CHANNEL (133Мб/c...2,125Гб/с)

STM16/OC48           (2,488Гб/с)

STM4/OC12             (622 Мб/c)

STM1/OC3               (155 Мб/c)

GE                              (1,25Гб/с)

Скорость данных

до 2.5 Гб/с

Диапазон спектральной чувствительности

1100 нм … 1650 нм

Диапазон чувствительности (3 Гб/с):

PTRS-7264-1310,  PTRS-7264-1550

PTRS-7264-CW##



PTRS-7264A-1310,  PTRS-7264A-1550,
PTRS-7264A-CW##,  PTRS-7264
А-1550H



(-3) ¸ (-20) дБм

(-3) ¸ (-18) дБм



(-9) ¸ (-28) дБм

Максимальная детектируемая мощность входного сигнала:

PTRS-7264-1310,  PTRS-7264-1550,
PTRS-7264-CW##


PTRS-7264A-1310,  PTRS-7264A-1550,  PTRS-7264A-CW##,  PTRS-7264А-1550H





-3 дБм







-9 дБм

Разъемы

SFP / LC



Оптический выход:

Стандарт на оптическом выходе

соответствует входному

Количество выходов

один, после восстановления тактовой ( reclocking ) или без восстановления тактовой (конфигурируется пользователем)

Выходная оптическая мощность:

PTRS-7264-1310,  PTRS-7264-1550,
PTRS-7264A-1310,  PTRS-7264A-1550,
PTRS-7264-CW##,  PTRS-7264A-CW##



PTRS-7264А-1550H







(0…+3) дБм





+(3…7) дБм

Длина волны:

PTRS-7264(А)-1310

PTRS-7264(А)-1550,  PTRS-7264А-1550H

PTRS-7264-CW##, PTRS-7264A-CW##



1310нм, FP лазер

1550нм, DFB лазер

CWDM DFB лазеры в диапазоне 1270 ¸ 1610нм с шагом 20 нм ( ## – длина волны)

Разъемы

SFP / LC



Выход электрический:

Стандарт

соответствует входному

Количество выходов

два, после восстановления тактовой (reclocking) или без восстановления тактовой (конфигурируется пользователем)

Выходное затухание несогласованности

не менее 15 дБ до 1.5 ГГц

Размах

800 мВ ± 10%.

Разъемы

BNC

Джиттер

менее 0.2 UI (единичного интервала)


Общее устройство и принцип действия

Оптический регенератор Серии PTRS-7264(CW) – это устройство модульной системы " PROFLEX ", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы.

Регенератор содержит в своём составе один фронтальный ( F ) и один задний ( R ) модули системы " PROFLEX ":

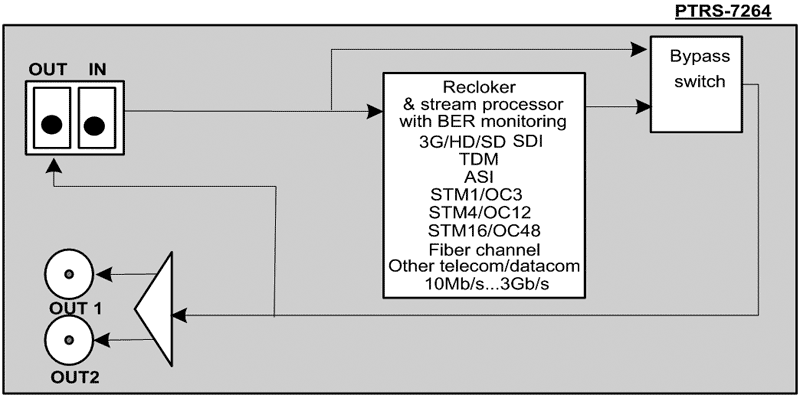

Структурная схема оптического регенератора Серии PTRS -7264



Входной оптический сигнал поступает на фотоприемник с усилителем, далее на отключаемый “реклокер”/процессор потока, с выхода которого сигнал подается на оптический и электрический выходы. Фотоприемник принимает оптический сигнал в диапазоне 1100…1650 нм, а выходная длина волны определяется выбором лазера при заказе. Таким образом происходит преобразование длин волн вход/выход.

В процессоре потока осуществляется определение наличия входного сигнала, его скорости, а так же производится BER (Bit Error Rate) мониторинг. Полученные значения отображаются на графическом дисплее на фронтальном срезе блока и дистанционно через сеть “ PROFLEX ”.

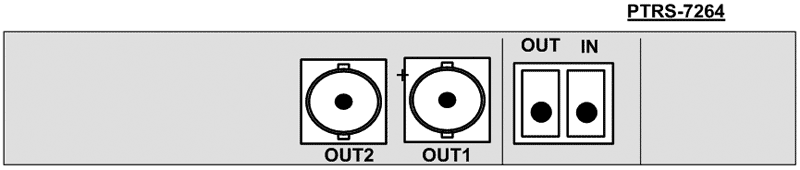

Внешние разъёмы регенераторов Серии PTRS -7264



Конструкция

Конструктивно оптический регенератор серии PTRS-7264 построен на фронтальном и заднем модулях системы “ PROFLEX ”.

Соединение фронтального и заднего модулей блока осуществляется через поперечную кросс-плату, которая находится в корпусе “PROFLEX”, в который устанавливаются блоки. Также через неё на модули поступает напряжение питания, а на фронтальные модули поступают команды дистанционного управления, если установлен модуль процессора (устанавливается по заказу) и глобальный опорный синхросигнал, если он используется .



Управление и индикация

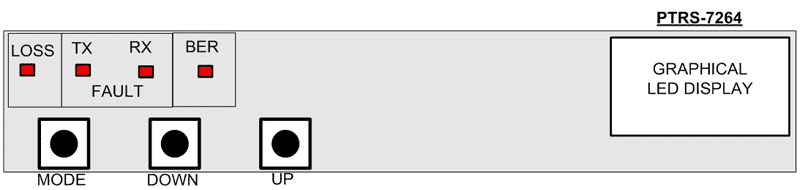

Органы управления и индикации расположены на лицевой панели фронтального модуля, что является лицевой панелью регенератора

В блоке предусмотрены следующие светодиодные индикаторы:

  • LOSS – зажигание указывает на отсутствие входного сигнала.

  • TX FAULT – зажигание светодиода указывает на неисправность передающего лазера (мощность излучения меньше минус 3 dBm ) либо отсутствие SFP модуля;

  • RX FAULT – зажигание светодиода указывает на малую входную мощность излучения (меньше минус 40 dBm ) либо отсутствие SFP модуля;

  • BER (Bit Error Rate) – зажигание светодиода указывает на вероятность появления ошибок во входном и соответственно выходном потоке. Величину BER можно увидеть на графическом дисплее на лицевой панели фронтального модуля блока и дистанционно через сеть “PROFLEX”;

Выбор возможных режимов осуществляется через меню на графическом дисплее. Все меню разделено на страницы, из которых две первые информационные, а остальные соответствуют режимам, которые можно изменять. Выбор страниц производится кнопкой MODE , а изменение выбранных параметров – кнопками UP и DOWN .

Внимание: В целях увеличения срока службы графического дисплея производится его автоматическое отключение через час после последнего нажатия на любую из кнопок. Для его включения следует нажать на любую кнопку.





Конфигурация регенератора



Страница 1. Отображение наличия входного сигнала и его скорости.

Отображение входной оптической мощности, выходной оптической мощности.

Верхняя строчка. Отображение наличия входного сигнала и его скорости.

Пример :

Loss …………… поток на входе отсутствует. Загорается светодиод LOSS .

1.485 Gb / s ……… поток на входе присутствует и имеет скорость 1.485 Gb / s .
Светодиод LOSS не горит .

Нижняя строчка. Отображение входной оптической мощности, выходной оптической мощности.

Пример:

R -12.2 dB T 2.7 dB …… мощность на оптическом входе ( R ) минус 12.2 dB ,
мощность на оптическом выходе ( T ) плюс 2.7 Db

Страница 2. “ Wavelenght ”.

Отображение длины волны лазера.

Пример:

Wavelenght

1550 nm ………………..длина волны выходного лазера 1550 nm

Страница 3. “ Recloking ”.

Разрешение работы системы восстановления тактовой частоты или ее обход.

Кнопками UP и DOWN разрешить работу системы ( enable ) либо обойти ее ( disable ).

Примечание: Обход системы восстановления тактовой частоты ( Recloking ) может быть полезен при некоторых ASI потоках. В режиме 3G/HD/SD SDI система восстановления тактовой частоты должна быть включена ( enable ).

Страница 4. “BER” (Bit Error Rate) .

Примечание: Значение BER указывает на вероятность появления ошибок в потоке.

Пример: 0.000E+0 ……… ошибок не обнаружено

3.093 E -07 ……… вероятно появление 3 битов с ошибками среди 10 7=10000000 битов.

Страница 5. “ Version ”.

Данные о версии устройства.





“Горячая” замена SFP модуля

SFP модуль представляет собой законченный миниблок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока.

В случае выхода из строя SFP модуля его можно легко заменить. Для этого необходимо потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.



Управление от ПЭВМ

Устройства “PROFLEX” могут управляться от ПЭВМ.

Мониторинг устройств модульной системы “PROFLEX” от ПЭВМ осуществляется через центральный процессор, установленный в корпусе (процессор устанавливается по заказу), с использованием соответствующего программного обеспечения  (поставляется по заказу).
