 Нормализатор громкости

с преобразованием аналогового звукового сигнала

в цифровой AES/EBU

PAAD-7112 (V,A)





Нормализатор громкости с АЦП PAAD-7112(V,A) предназначен для  автоматической коррекции громкости к заданному уровню (Automatic Loudness Control - далее ALC), преобразования двух стереоканалов аналогового звукового сигнала в цифровой сигнал стандарта AES/EBU, а так же компенсации задержки (до 5 сек при частоте дискретизации 48 кГц) для каждого стереоканала.  Вычисление уровня громкости происходит в соответствии с Рекомендацией ITU-R BS. 1770-3.

Нормализатор громкости PAAD-7112(V,A) имеет два независимых канала обработки и задержки сигнала. Каждый канал имеет балансный аналоговый стереовход, балансный и небалансный выходы AES.

Нормализаторы громкости с АЦП имеют возможность установки субмодуля привязки частоты дискретизации либо звуковым сигналом AES/EBU 48 кГц, либо видеосигналом 'черного' поля PAL/SECAM.

В зависимости от установленного субмодуля привязки частоты дискретизации устройство имеет следующий шифр и состав (входящие фронтальный и задний модули):



Тип
синхронизации

Шифр
устройства

Входящие модули

фронтальный

задний

Автономная синхронизация

PAAD-7112

DL-8101F1

DLAI-6101R1

Синхронизация
от видео

PAAD-7112V

DL-8101F1-V

DLAI-6101R2

Синхронизация AES

PAAD-7112A

DL-8101F1-A

DLAI-6101R3



Блок PAAD-7112(V,A) имеет модульное исполнение и предназначен для работы в корпусах 1U или 3U модульной системы "PROFLEX". Блок занимает один слот в корпусе.

Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной влажности не более 80% при температуре 25оС, атмосферном давлении 750+30 мм рт.ст.



Технические  данные  и  характеристики



Формат звукового сигнала:  аналоговый, стерео, в соответствии с ГОСТ 11515-91.

Формат сигнала AES: цифровой последовательный сигнал в соответствии со стандартом AES3-2009.

Вычисление уровня громкости (ALC) в соответствии с Рекомендацией ITU-R BS. 1770-3.



Входы аналогового звука:

  • Разъём DHR26

  • Два аналоговых балансных стереовхода.

  • Входное сопротивление  -  не менее 10 кОм.

  • Максимальный размах входного сигнала:  +18 дБ (размах 8,8V)  или  +24 дБ (размах 17,5V).



Вход управления GPI:

  • GPI входы - 2 входа.

  • Разъём - клеммник.



Аналоговый вход опорного видеосигнала 'черного' поля PAL или SECAM (разъем BNC)
(для варианта
PAAD-7112V):

  • Входное сопротивление  -  75 Ом

  • Номинальный размах входного сигнала  -  1000 мВ

  • Максимальный размах входного сигнала  -  3000 мВ



Цифровой вход (балансный) опорного звукового цифрового сигнала AES 48кГц
(для варианта PAAD-7112A) :

  • Размах сигнала от 0,2 до 7 В на нагрузке 110 Ом

  • Разъём - клеммник (типа 'ласточкин хвост').



Два цифровых балансных выхода AES.

  • Разъём DHR26

  • размах выходного сигнала  -  не менее 2.7В на нагрузке 110 Ом.



Два небалансных цифровых выхода AES:

  • Разъём BNC.

  • Выходное сопротивление  -  75 Ом.

  • размах выходного сигнала  -  0,5В +/- 20% на нагрузке 75 Ом.



Сквозные характеристики:

  • Номинальный коэффициент передачи усилителя -  0 + 0,1 дБ.

  • Нелинейные искажения + шум (суммарно):

    • на частоте 1кГц - не более 0,005%,

    • в полосе 20Гц:20кГц - не более 0,01%;

  • Различие усиления каналов стереопары  -  не более +0,1 дБ.

  • Отношение сигнал/шум - не менее 87 дБ.

  • Защищенность от внятной переходной помехи между каналами: не менее 95 дБ.

  • Разность фаз между каналами: не более 0,5 град.

  • Минимальная вносимая задержка (при нулевых значениях регулировки) - 43 мс.

  • Тракт обработки  -   48 кГц  (24 бит), либо 32, 44.1 или 96 кГц по выбору пользователя.



Регулировки и индикация:

  • задержка 0:5000 мс (@ 48 кГц) с шагом:  грубо (COARSE) - 100 мс, точно (FINE) - 1 мс;

  • дискретная регулировка уровня с шагом 0,5 дБ: от -12 до +12 дБ (PREGAIN);

  • включение встроенного генератора тест сигнала (TEST);

  • включение автоматической  регулировки громкости (ALC MODE),  5 режимов: OFF /SMART/ LIGHT / NORMAL / AGGRESSIVE;

  • установка целевого уровня громкости (ALC TARGET): от -30 до -18 LKFS;

  • отображение измеренного уровня выходной громкости OUT LOUDNESS;

  • наличие входного опорного синхросигнала.



Потребляемая мощность:  не более 7,1 Вт (+5В - 0,49А;  -7В - 0,28А;  +7В - 0,38А).

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  фронтальная плата 100x220 мм, задняя плата 100х100 мм.

Масса:  не более 0,4 кг.





Общее устройство и принцип действия



Нормализатор громкости с АЦП PAAD-7112(V,A) является устройством модульной системы "PROFLEX" и содержит в своём составе один фронтальный  и один задний модули системы "PROFLEX".

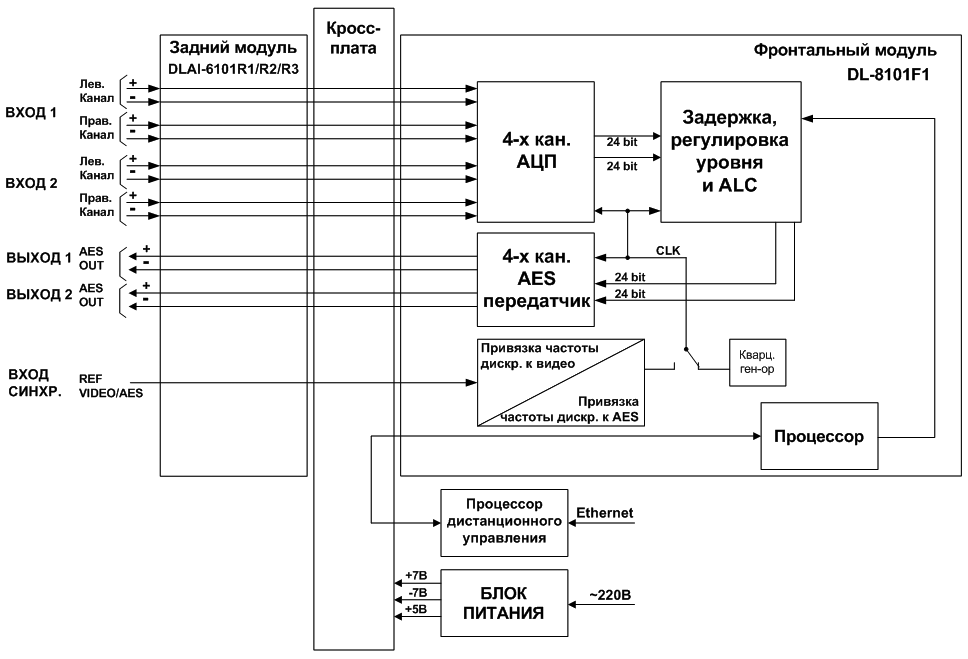

Структурная схема нормализатора громкости с АЦП PAAD-7112(V,A)



Входной аналоговый симметричный стереосигнал через задний модуль поступает на четырёхканальный аналого-цифровой преобразователь (АЦП), размещенный на фронтальном модуле.

С выхода АЦП два 24-ти разрядных цифровых сигнала поступают на схему задержки, регулировки уровня и измерения и регулировки громкости (ALC), а затем на AES-передатчик и далее на выходной разъем DHR26.

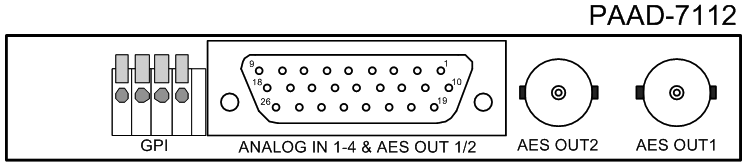

Задняя панель блока  PAAD-7112 (автономная синхронизация)

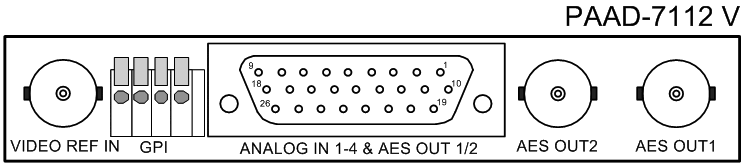

 Задняя панель блока PAAD-7112V (синхронизация от видео)

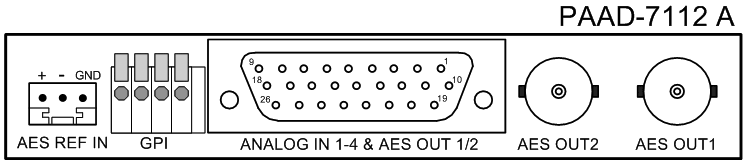

Задняя панель блока  PAAD-7112A (синхронизация от сигнала AES)



Панель управления местная



Панель управления размещается на срезе фронтального модуля блока.

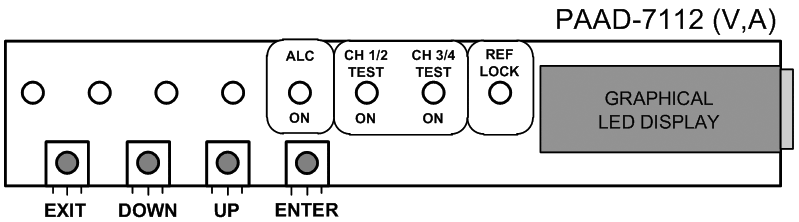

Внешний вид панели управления



На панели управления справа расположен графический дисплей. Слева от  графического дисплея размещены кнопки управления:

  • 'UP' и 'DOWN ' позволяют переключаться между пунктами меню, а так же изменять значение параметров;

  • 'ENTER' служит для входа в режим изменения выбранной регулировки  и 'EXIT' для выхода из этого режима;

Мигающий символ '>' слева от регулировки говорит о том, что её можно изменять с помощью кнопок 'UP' и 'DOWN'.



Светодиоды, расположенные над кнопками, индицируют состояние блока:

  • ALC ON  - если светодиод горит зеленым, это указывает на то, что хотя бы в одной из стереопар включена функция ALC; не горит - выключена.

  • TEST ON (CH1/2; CH3/4) - если светодиод горит красным, это указывает на то, что в соответствующем канале включен один из тестовых сигналов; не горит - выключен.

  • REF LOCK  - если светодиод горит зеленым, это указывает на наличие входного опорного синхросигнала, красным - на его отсутствие;  если светодиод не горит, то в блоке не установлен субмодуль привязки частоты дискретизации.



С помощью органов панели управления осуществляется (независимо для каждой стереопары) изменение величины задержки, регулировка коэффициента передачи, включение тестовых сигналов, включение автоматической регулировки громкости.  Управление может также выполняться от ПЭВМ (при наличии модуля центрального процессора в этом же корпусе).

Пользователь может выбрать одну из 4-х предустановленных настроек режима автоматической регулировки громкости (ALC): SMART\LIGHT\NORMAL\AGRESSIVE. Грубая задержка сигнала осуществляется с шагом 100 мс, точная  задержка - с шагом 1 мс. Общий диапазон задержки  0:5000 мс для частоты дискретизации 48 кГц.





Конструктивное исполнение



Конструктивно нормализатор громкости PAAD-7112(V,A) выполнен на фронтальном DL-8101F1 и заднем DLAI-6101R1 (R2/ R3) модулях системы 'PROFLEX', которые размещаются в корпусах 1U или 3U. Блок занимает один слот в корпусе.  В корпусе 1U блоки располагаются горизонтально, в корпусе 3U - вертикально.

Фронтальный модуль выполнен в виде платы размером 100х220 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. На фронтальном модуле размещаются также дополнительные платы (в зависимости от модификации устройства).

Задний модуль выполнен в виде платы размером 100х100 мм. На платах заднего модуля  размещены входные и выходные разъемы устройства. Плата легко извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется через поперечную кросс-плату, которая встроена внутри корпуса 'PROFLEX'. Через неё на модули поступает напряжение питания и команды дистанционного управления, если в корпусе установлен модуль процессора.



Дистанционное управление



Разъём (типа 'клеммник') дистанционного управления (рис.6) локальный GPI расположен на задней планке модуля и позволяет включать и выключать режимы автоматической регулировки громкости (ALC). При управлении через вход GPI включение/выключение режимов ALC происходит ОДНОВРЕМЕННО в обоих каналах (CH1/2 и CH3/4). Управление производится кратковременным  замыканием контакта GPI 1 или 2 на землю GND:

GPI1 - включение режима ALC  - 'программируется пользователем';

GPI2 - выключение режима ALC;



Управление режимами устройства



Управление устройством PAAD-7112(V,A) выполняется от местной панели управления, размещаемой на фронтальной плате блока или от ПЭВМ с использованием соответствующего программного обеспечения  (поставляется по заказу).





Внешний вид панели управления





Выполните грубую регулировку задержки:

·         Нажатием кнопки 'UP' или 'DOWN' выберите режим 1. DELAY COARSE и нажмите кнопку 'ENTER' для выбора ? канала, в котором хотите отрегулировать задержку.



1. DELAY COARSE

>CH1/2    325 ms



·         Повторно нажмите 'ENTER' для изменения задержки.

·         Кнопками 'UP' или 'DOWN' установите требуемую величину задержки, в пределах от 0 до 5000 мс с шагом 100 мс. На табло отображается общая величина задержки с учетом значения точной ("FINE") регулировки для данного входа.



Выполните точную регулировку задержки:

·         Нажатием кнопки 'UP' или 'DOWN' выберите режим 2. DELAY FINE и нажмите кнопку 'ENTER' для выбора ? канала, в котором хотите отрегулировать задержку.



2. DELAY FINE

>CH1/2  325 ms



·         Повторно нажмите 'ENTER' для изменения задержки.

·         Кнопками 'UP' или 'DOWN' установите величину задержки для выбранного канала, с шагом 1 мс в диапазоне от 0 до 5000 мс. На табло отображается общая величина задержки с учетом значения грубой ("COARSE") регулировки для данного входа.

При одновременном нажатии кнопок 'UP' и 'DOWN' происходит сброс задержки  в нулевое состояние.



Выберите вид тест-сигнала:

·         Нажатием кнопки 'UP' или 'DOWN' выберите режим 3. TEST и нажмите кнопку 'ENTER' для выбора ? канала, в котором хотите включить тест-сигнал.



3. TEST

>CH1/2  SINE/MUTE



·         Повторно нажмите 'ENTER' для выбора тест-сигнала.

·         Кнопками 'UP' и 'DOWN' выберите тест-сигнал для данного канала. При этом на табло отображаются следующие комбинации тест сигналов для левого и правого каналов:

OFF/OFF - сигнал не выбран.

SINE/SINE - выбран синусоидальный сигнал 1кГц (-18dBFs = 0 dBu) в обоих (левом и правом) каналах.

MUTE/SINE - выбран сигнал "тишины" для левого канала и синусоидальный сигнал с частотой 1 кГц и уровнем минус 18 dBFs (0 dBu) для правого.

SINE/MUTE - выбран синусоидальный сигнал 1кГц (-18dBFs = 0 dBu) для левого канала и сигнал "тишины" для правого.

MUTE/MUTE - выбран сигнал "тишины" (MUTE) в обоих каналах.



Убедитесь, что при выбранном тест-сигнале загорается индикатор TEST ON в соответствующем канале.



Выберите режимы работы для GPI:

·         Нажатием кнопки 'UP' или 'DOWN' выберите режим 4. GPI1 MODE и нажмите кнопку 'ENTER' для изменения настройки.



4. GPI MODE

>GPI1   OFF



·         Кнопками 'UP' и 'DOWN' выберите режим работы GPI. При этом на табло можно выбрать один из следующих режимов:

OFF - режим ALC выключен.

SMART - выбран режим ALC - SMART.

LIGHT - выбран режим ALC - LIGHT.

NORMAL - выбран режим ALC - NORMAL.

AGGRESS - выбран режим ALC - AGGRESSIVE.



При управлении через вход GPI включение/выключение режимов ALC происходит ОДНОВРЕМЕННО в обоих каналах (CH1/2 и CH3/4).



Выполните регулировку усиления:

·         Нажатием кнопки 'UP' или 'DOWN' выберите режим  5. PREGAIN и нажмите кнопку 'ENTER' для выбора ? канала, в котором хотите отрегулировать уровень.



5. PREGAIN

>CH1/2 +1.5 dB



·         Кнопками UP и DOWN выполните регулировку усиления в пределах от -12 дБ до + 12 дБ с шагом 0,5 дБ

Одновременное нажатие кнопок 'UP' и 'DOWN' сбрасывает усиление в нулевое значение.



Выберите режим регулировки громкости (ALC):

·         Нажатием кнопки 'UP' или 'DOWN' выберите режим  6. ALC MODE и нажмите кнопку 'ENTER' для выбора ? канала, в котором хотите переключить режим ALC.



6. ALC MODE

>CH1/2    OFF



·         Повторно нажмите 'ENTER' для выбора режима ALC.

·         Кнопками 'UP' или 'DOWN' выберите режим работы автоматической регулировки громкости:

OFF - регулировка выключена.

SMART - интеллектуальная регулировка громкости, при которой параметры скорости и степени регулировки автоматически подбираются в зависимости от контента.

LIGHT - медленная регулировка громкости.

NORMAL - нормальная регулировка, подходящая для большинства программ телерадиовещания.

AGGRESSIVE - быстрая регулировка, вызывает сильное сжатие динамического диапазона звуковой программы.



Выберите режим стерео/моно для измерения и регулировки громкости:

·         Нажатием кнопки 'UP' или 'DOWN' выберите режим  7. CHANNELS SEL и нажмите кнопку 'ENTER' для выбора ? канала, в которой хотите выбрать режим стерео/моно.



7. CHANNELS  SEL

>CH1/2   L/R



·         Повторно нажмите 'ENTER' для выбора режима.

·         Кнопками 'UP' или 'DOWN' установите один из следующих режимов.

Возможные варианты:

L/R - стерео режим.

L/-  - монорежим, измерение громкости и регулировка производиться только в левом канале, правый канал при этом выключен (MUTE).

-/R  - монорежим, измерение громкости и регулировка производиться только в правом канале, левый канал при этом выключен (MUTE).



Задайте требуемый уровень громкости

·         Нажатием кнопки 'UP' или 'DOWN' выберите режим  8. ALC TARGET и нажмите кнопку 'ENTER' для выбора ? канала, в которой хотите отрегулировать значение выходной громкости.



8. ALC TARGET

>CH1/2  -23.0 LUFS



·         Кнопками UP и DOWN  установите уровень целевой громкости от -30 до -18 LUFS с шагом 0,2 LU.

Одновременное нажатие кнопок 'UP' и 'DOWN' сбрасывает уровень в исходное значение - 23 LUFS.



Индикация выходной (измеренной) громкости

·         Нажатием кнопки 'UP' или 'DOWN' выберите пункт меню  9. OUT LOUDNESS и нажмите кнопку 'ENTER' для выбора ? канала, для которой отображается уровень выходной громкости.



9. OUT LOUDNESS

>CH1/2   -23.5 LUFS



Задайте выходную частоту дискретизации

·         Нажатием кнопки 'UP' или 'DOWN' выберите режим  10. OUT FREQ SET и нажмите кнопку 'ENTER' для изменения частоты дискретизации.



10. OUT FREQ SET

            >48 kHz



·         Кнопками UP и DOWN выберете одну из четырёх стандартных частот: 32, 44.1, 48 или 96 кГц.



Индикация версии (дата и время) прошивки устройства:

·         Нажатием кнопки 'UP' или 'DOWN' выберите пункт меню  11. PAAD-7112(V,A).



11. PAAD-7112 (V,A)

22.06.15  14:41





Управление блоком PAAD-7112(V,A) и его мониторинг от ПЭВМ



Осуществляется через модуль центрального процессора дистанционного управления, размещенного в этом же корпусе (устанавливается по заказу), с использованием программного обеспечения 'Программный пакет для мониторинга и управления модульной системой  'PROFLEX' (PC, среда Windows, ETHERNET)', которое поставляется по заказу.
