М о б и л ь н ы е    к о м п л е к т ы
оптического приемо-передающего оборудования

  POMS-ХХ



Мобильные комплекты оптического приемо-передающего оборудования POMS-ХХ, предназначены для передачи и приема электрических сигналов по одноволоконной оптической линии связи. Комплект подключается на точке, имеющей выход на стационарную или временную оптическую линию.

Мобильный комплект Может быть создан на основе модульной системы « PROFLEX » фирмы PROFITT (4U и 6U) и на основе модульной системы "PROFLINK" фирмы PROFITT (2U, малогабаритный, многоканальный) .

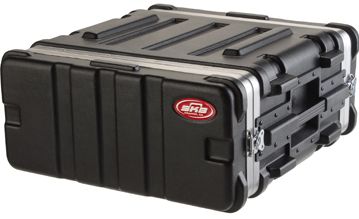

Размещается в специальном прочном пластмассовом корпусе высотой 4 U или 6U. Спереди и сзади корпус закрывается крышками, фиксируемыми с помощью замков. Внутри корпуса вмонтирован металлический каркас для размещения устройств в конструктиве «Евробаза». За передней крышкой установлены панели с разъемами для внешних подключений.

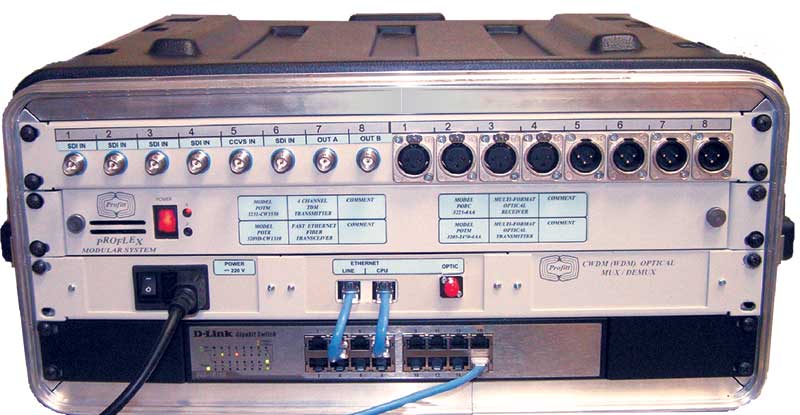

Внешний вид комплекта 4U представлен на фото







Мобильный комплект на основе модульной системы "PROFLEX" обеспечивает:

  • Передачу/прием по одному оптическому волокну сигналов SD SDI embedded, HD SDI embedded /ASI, SDI/PAL/SECAM, аналоговых и цифровых аудиосигналов и сигналов управления RS232/422 и сигнала ETHERNET

  • Количество каналов - до 16

  • Размещение приемо-передающего оптического оборудования в корпусах « Proflex » 1U

  • Дистанционный мониторинг состояния оборудования

  • Возможность размещения сетевого коммутатора Ethernet 10/100/1000 Base T - до 32 портов

  • Подключение внешних кабелей - через панели расшивки с наружными разъемами. Доступ к панелям - сразу при снятии передней крышки

  • Размещение оборудования в кейсе 4U, 6 U

  • Возможность включения в комплект поставки - для наружной временной прокладки - одноволоконного кабеля в защитной оболочке с разъемами, длиной до 300 м.

  • Различные варианты компоновки комплекта (вид и количество передатчиков и приемников, число каналов и др.) - по желанию пользователя.

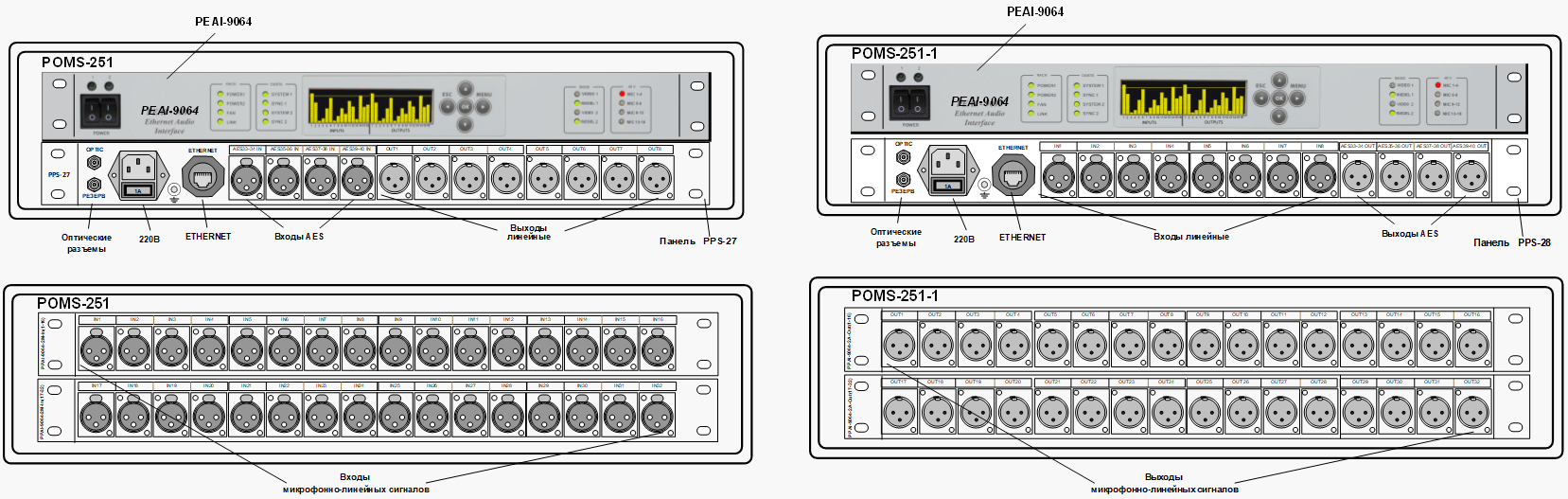

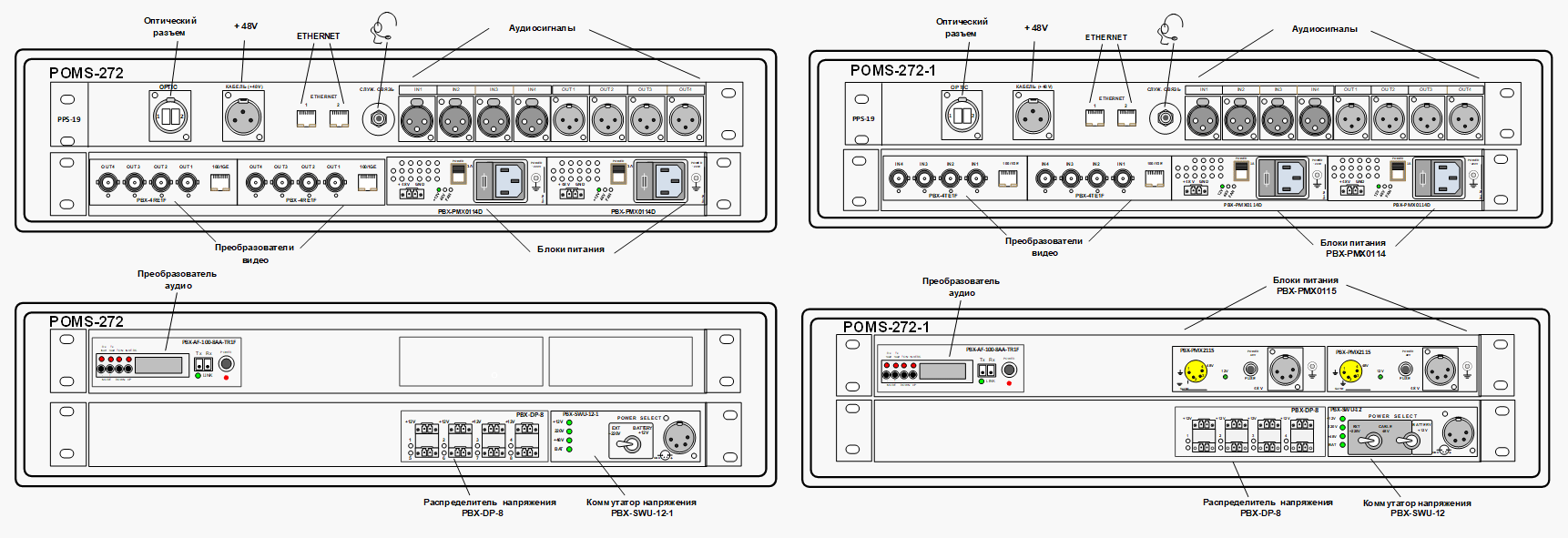

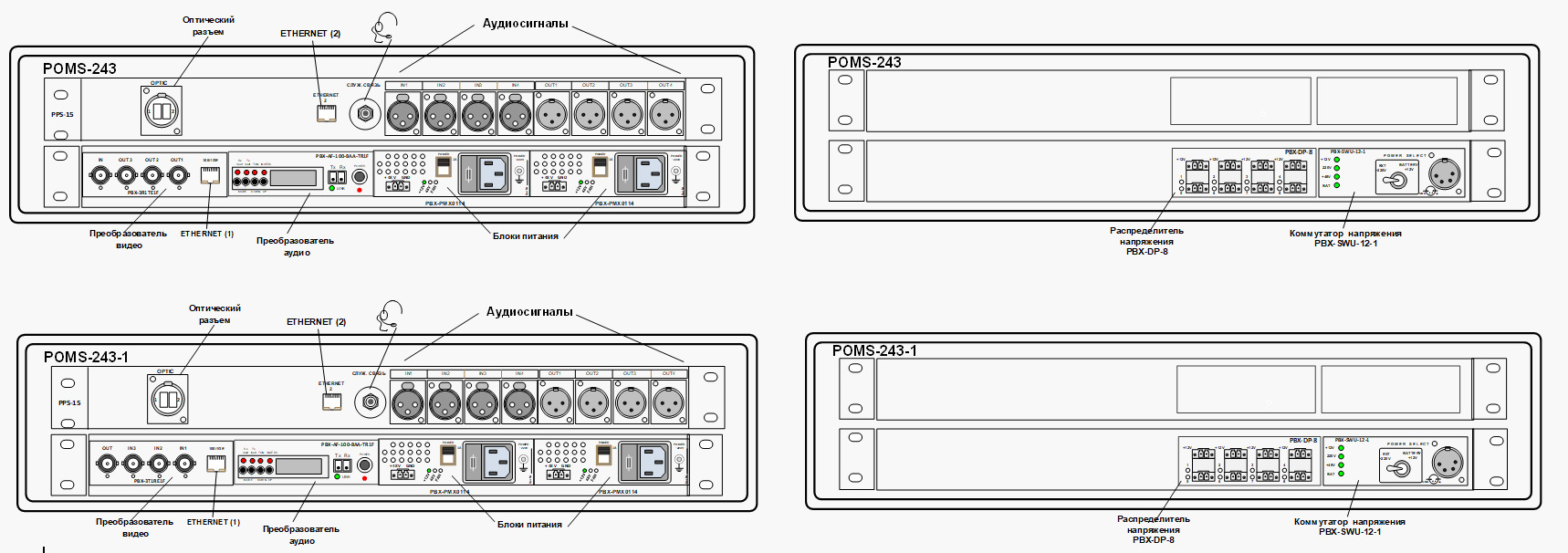

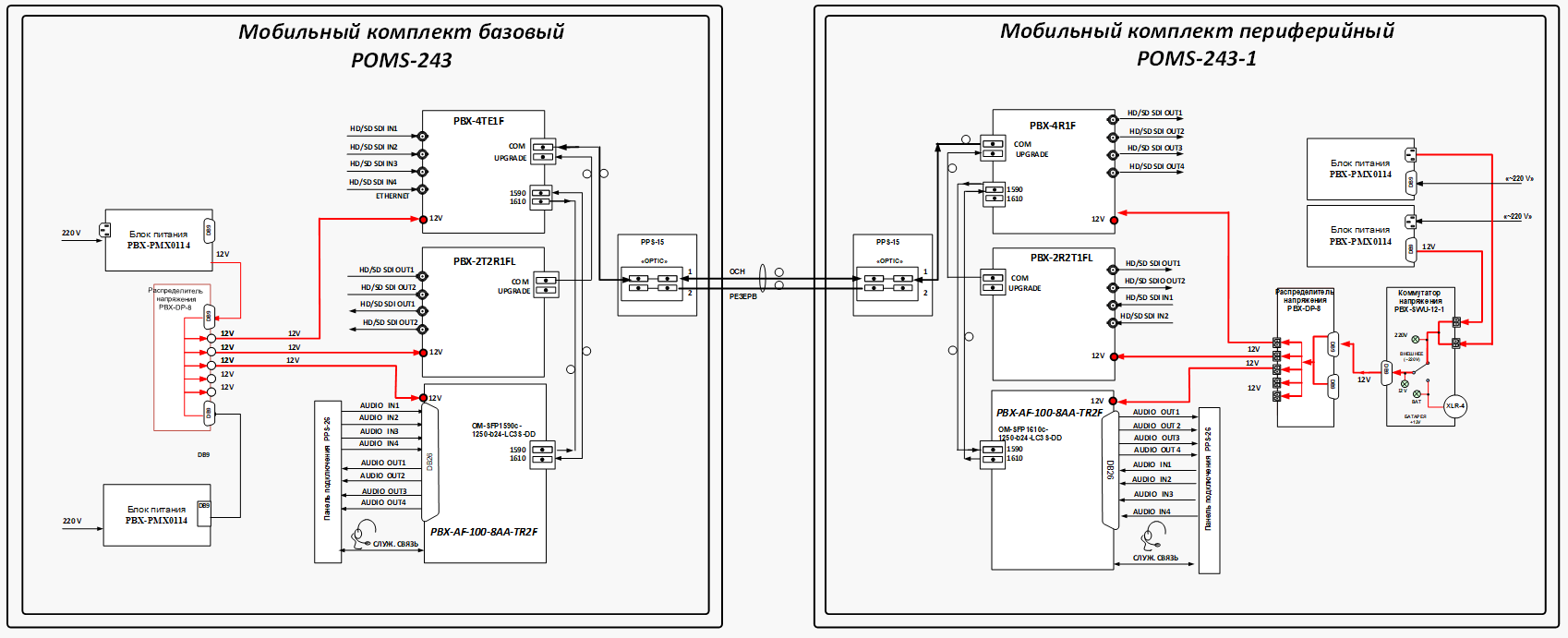

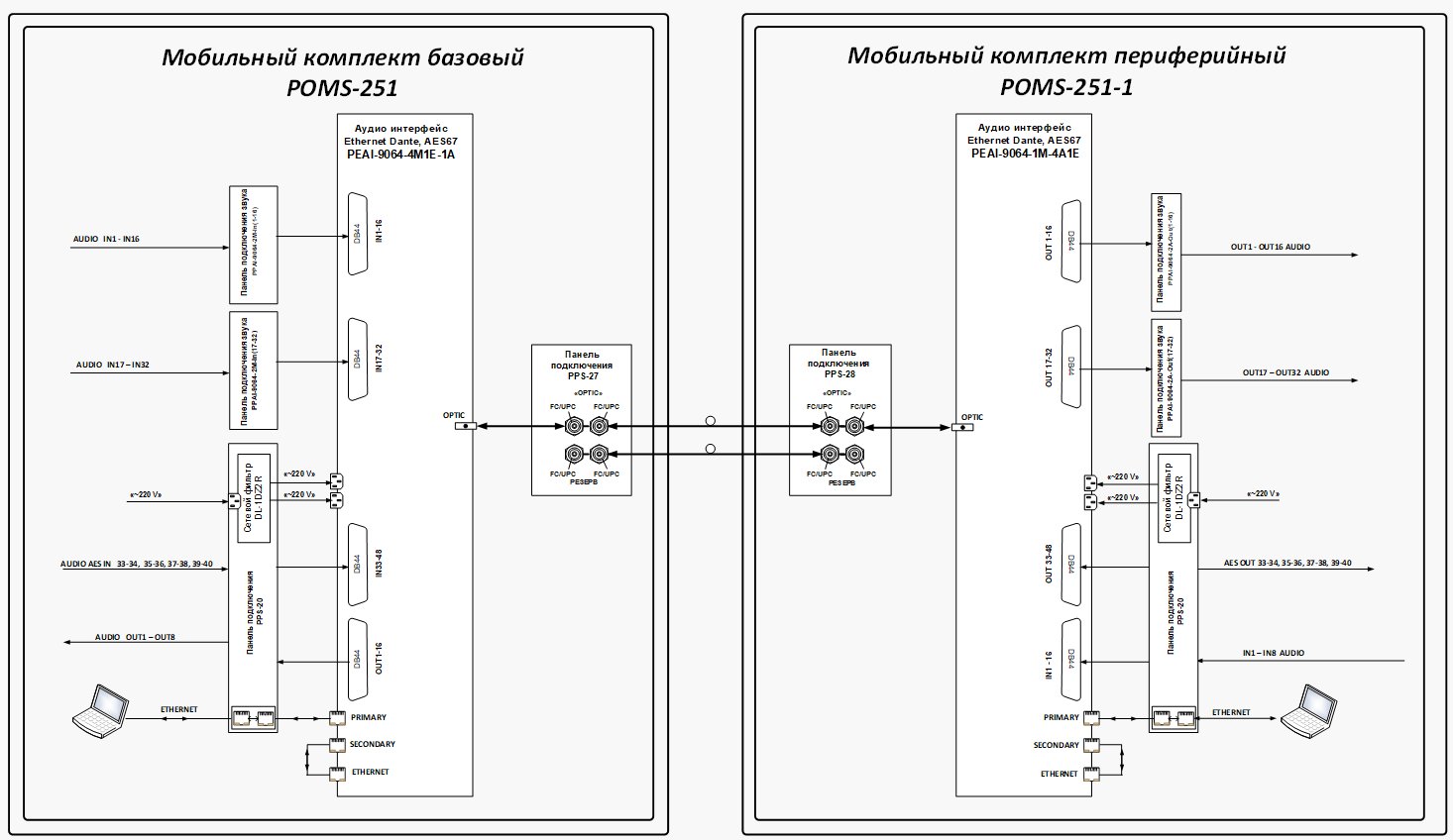

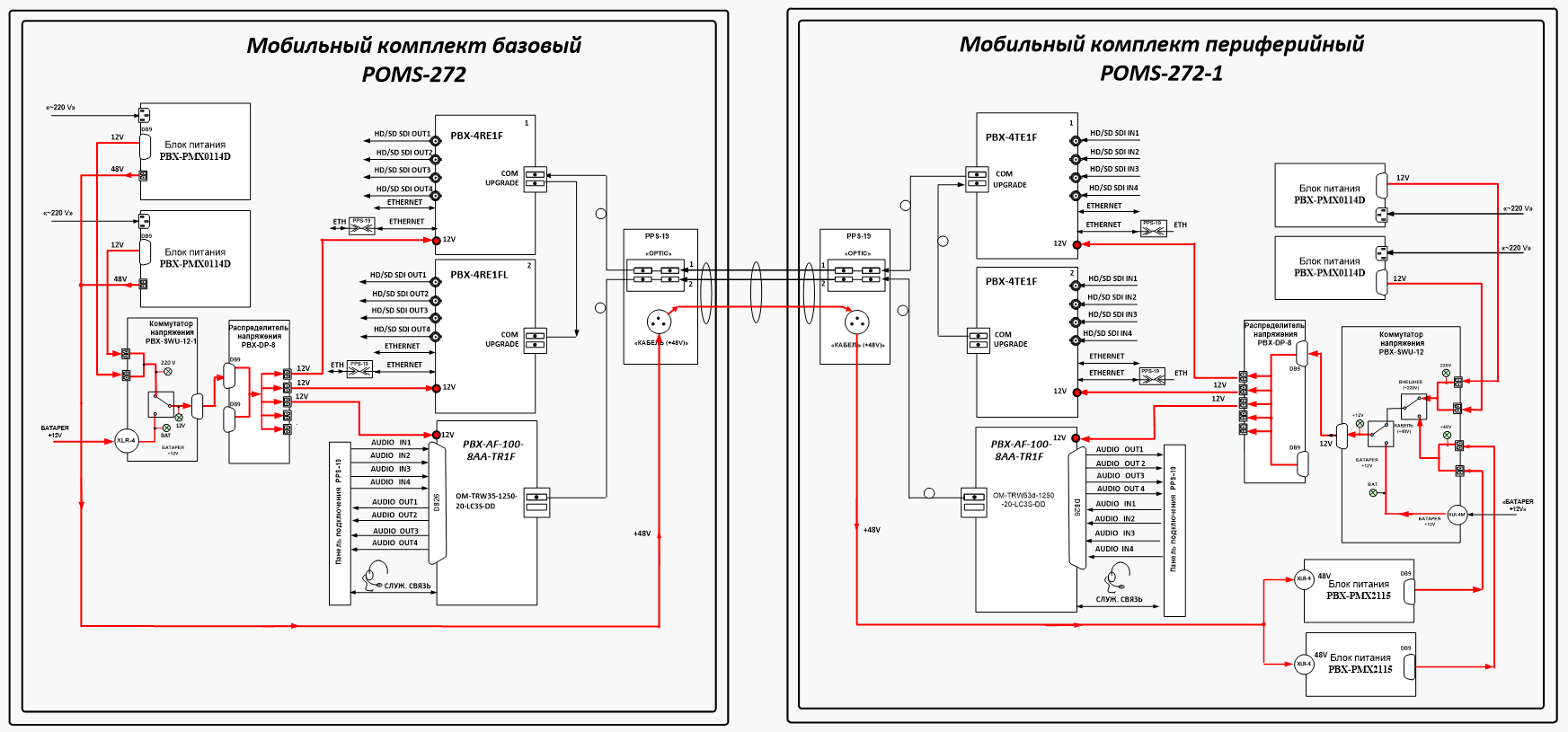

Ниже представлены варианты компоновки стандартных мобильных комплектов:




Мобильный комплект POMS -200




Предназначен для:

  • передачи сигналов SDI/PAL/SECAM с вводом четырёх каналов звука и однонаправленных данных RS232

  • приема обратного оптического сигнала SDI/PAL/SECAM с выводом четырёх каналов звука и однонаправленных данных RS232

  • передачи и приема сигнала ETHERNET, обеспечивается мониторинг состояния входящих блоков.

Технические характеристики POMS-200



Количество оптических волокон ::::::::::.:::::::. Одно, CWDM

Входы передатчика:

Видео

PAL/SECAM или SDI :::::::::::::

1

Звук :

аналоговый стерео ::::::::::::::.

2



или цифровой AES ::::::::::::::

2



или аналоговый стерео/A ES

1/1

Выход передатчика мониторный:



PAL с наложенным графическим индикатором уровней звука

1

Выходы приемника обратного канала:

Видео

SD SDI ::::::::::::

2



или PAL / SECAM :::

2



или SD SDI + PAL/SECAM::.

1+1

Видео мониторный

PAL с наложенным графическим индикатором уровней звука:::::::

1

Звук :

аналоговый стерео :::::

2



или цифровой AES ::::::::

2



или аналоговый стерео/A ES :::::

1/1

Управление:

RS 232 однонаправленный



ETHERNET 10/100/1000 Base T ::::::: 16 портов

Габаритные размеры: 559 х242х546

Вес комплекта: :::::::::::::.16 кг

Структурная схема мобильного комплекта POMS -200



Мобильный комплект POMS-200. Вид спереди со снятой крышкой.



В верхней части корпуса размещена панель подключения PPS -1 A с входными и выходными разъемами - видео BNC и звуковыми XLR -3 и разъемом данных DB9.

Под панелью PPS -1 A размещается корпус « PROFLEX » 1U с входящими модулями. При откидывании его лицевой панели открывается доступ к горизонтально расположенным фронтальным входным модулям, которые могут выдвигаться и вдвигаться за ручки-фиксаторы.

Ниже размещена панель подключения PPS -2. На ней установлены:

  • модуль питания 220В с разъемом, фильтром, выключателем и предохранителем

  • разъемы RJ45 - Ethernet 10/100/1000 Base T

  • оптический разъем

  • оптический мультиплексор/демультиплексор

Под панелью PPS-2 размещен сетевой гигабитный коммутатор на 16 портов.





Мобильный комплект POMS-203




Предназначен для:

  • передачи сигналов SDI /ASI

  • приема обратного оптического сигнала SDI/ ASI

  • передачи и приема сигнала ETHERNET, обеспечивается мониторинг состояния входящих блоков.

Технические характеристики POMS-203



Количество оптических волокон ::::::::::.::::... Одно, CWDM

Входы передатчика:

Стандарт

SMPTE259M A,B,C,D; DVB/ASI::::

1

В ы ходы передатчикa электрические:

Стандарт

Соответствует входному после восстановления тактовой частоты (reclocking)

2

Выход передатчикa мониторный:

Видео мониторный

Аналоговый PAL/NTSC ::::::

1

Выходы приемника обратного канала:

Стандарт

Соответствует входному SMPTE259M A,B,C,D; DVB/ASI :::::::::::::::..

2

Видео мониторный

Аналоговый PAL/NTSC ::

1

ETHERNET 10/100/1000 Base T :::::::::. . 16 портов

Габаритные размеры: 559 х242х546 мм

Вес комплекта: ::::::::::::::..:..16 кг



Мобильный комплект POMS-203. Вид спереди со снятой крышкой.








Мобильный комплект серии POMS-211




Cостав:

POMS-211

POMS-211-1

·   Корпус "CASE 4U" с монтажом и панелями подключения

GATOR-4U

GATOR-4U

·   Корпус 1U "PROFLEX" с двумя блоками питания

 PFR-1UKD

 PFR-1UKD

·   Передатчик оптический сигналов HD/SD SDI, аудиосигналов и однонаправленных данных RS232
с дополнительным выходом HDMI

POTM-7205 CW1470-4AA/AE/EE

POTM-7205 CW1490-4AA/AE/EE

·   Приемник оптический сигналов HD/SD SDI, аудиосигналов и однонаправленных данных RS232
с дополнительным выходом HDMI

PORC-7225-4AA/AE/EE

PORC-7225-4AA/AE/EE

·   Оптический трансивер 10/100/1000 BaseT Ethernet

POTR-7209D-CW51

POTR-7209D-CW53

·   Центральный процессор дистанционного управления модулями  системы "PROFLEX" в корпусе 1U

PFPC-3354

PFPC-3354

·   Оптический мультиплексор/демультиплексор CWDM на  4 канала

 PCOM-3211-4-1470

PCOM-3211-4-1470

·   Сетевой гигабитный коммутатор на 16 портов











Мобильные комплекты на основе модульной системы 'PROFLINK' обеспечивают:

  • Передачу/прием по одному оптическому волокну сигналов SD SDI Embedded, HD SDI Embedded/ASI

  • Количество каналов - до 8-ми

  • Подключение внешних кабелей - через панель подключения с наружными разъемами.  Доступ к панели - сразу при снятии передней крышки

  • Дистанционный мониторинг состояния оборудования

  • Размещение оборудования в кейсе 2U

Количество передатчиков и приемников - до 8-ми в любых сочетаниях.  Различные варианты компоновки комплекта (количество передатчиков и приемников - до 8-ми в любых сочетаниях). Приемник или передатчик реализуется модулем одноканального реклокера и соответстующим типом SFP модуля. Реклокеры и SFP модули устанавливаются в корпус  PLK-1U  (См. раздел 'Модульная система 'PROFLINK')






Мобильный комплект POMS-221


Предназначен для:

·         передачи сигналов HD/SD SDI/ASI

·         приема обратного оптического сигнала HD/SD SDI/ASI

·         управление и мониторинг по сети Ethernet 100BaseT.





Состав

  • Корпус "CASE 2U" с монтажом и панелями подключения GATOR-2U

  • Корпус 1U "PROFLINK" с двумя блоками питания и центральным процессором PLK-1U

  • Оптический мультиплексор/демультиплексор CWDM на 8 каналов (устанавливается в корпус PLK-1U) PLK-COM-8-1270(1470)

Технические характеристики POMS-221

Количество оптических волокон::::::::::::::.::::... Одно, CWDM

Различные варианты компоновки комплекта:

 количество передатчиков и приемников - до восьми ми в любых сочетаниях.

Каждый приемник или передатчик реализуется сочетанием  одноканального базового модуля и  SFP модуля соответствующего типа.

Базовые модули  и SFP модули устанавливаются в корпус  PLK-1U  (См. раздел 'Модульная система 'PROFLINK')

Габаритные размеры: :::. 578 х 546 х 152 мм

Вес комплекта: :::::..:.9 кг



Мобильный комплект POMS-221.








Мобильный комплект POMS-230

(на основе малогабаритных модулей PROBOX)




Функциональные возможности

·                            Передача/прием по двум оптическим волокнам (основному и резервному) сигналов 3G/HD/SD SDI,ASI и 100/1000 BaseT Ethernet.

·                            В каждое волокно работают два передатчика, два приемника и канал Ethernet, реализованные  в одном модуле 'PROBOX' - одноволоконном преобразователе 3G/HD/SD SDI, ASI, Ethernet.

·                            Два четырехканальных усилителя-распределителя 2х1 (по желанию пользователя)

·                            Два сетевых ввода: от основного и резервного фидеров питания 220В.

·                            Размещение оборудования в кейсе 4U. Возможность установки оборудования служебной связи: переговорного устройства и преобразователя звуковых сигналов в Ethernet (до восьми четырехпроводок).

·                            Подключение внешних кабелей (сразу при снятии передней крышки) - через панели подключения или непосредственно к разъемам модулей PROBOX

·                            Различные варианты компоновки мобильного комплекта с модулями PROBOX по желанию пользователя. Любая конфигурация числа передатчиков/приемников (Tx/Rx) в модуле (4/0, 3/1, 2/2, 0/4, 1/3).  Оптический порт расширения.  4K SDI (4x3G) + Ethernet по одному волокну.

Возможно размещение в  кейсе  2U (без резервирования и служебной связи).



Габаритные размеры: 559х242х546

Вес комплекта: 12 кг



Ниже представлен вариант компоновки мобильного комплекта POMS-230.



                       Мобильный комплект POMS-230. Вид спереди..





Состав оборудования комплекта представлен в таблице 1.

                          Таблица 1



??

п\п

Наименование устройства

Шифр

Кол-во
на комплект

1
Кейс рэковый пластиковый 4U

GATOR-4U

1

2
Оптический преобразователь 3G/HD/SD SDI, ASI, Ethernet одноволоконный

PBX-2T2RE1F-IP

2

3

Усилитель-распределитель HD/SD SDI/ASI 4-х канальный 1х2

PBX-412-AMP-IP

2

4
Панель подключения

PPS-4

1

5
Панель подключения Ethernet

PPS-5

1

6
Панель подключения питания

PPS-6

2

7
Панель подключения звуковых сигналов

PPPB-8F8M

1

8

Монтажная планка

PM-022

2

10
Кабель соединительный  ВИПР6.753.001

BNC-BNC-4-1,0

16

11
Кабель соединительный  ВИПР4.854.022-05

CAB-022-1

3

12
Блок розеток (8 шт.)



2



Верхняя часть кейса (этаж 4) свободна, здесь может быть установлен блок служебной связи  (переговорное устройство).

На этаже 3 размещена планка с панелями подключения PPS-6 и PPS-4 и двумя модулями усилителей-распределителей PBX-412-AMP-IP .

На панели PPS-6 установлен модуль сетевого питания, на панели PPS-4 - разъемы BNC выходов усилителей-распределителей. Здесь и далее основные и резервные модули, а также основные и резервные входы и выходы на панелях обозначаются соответственно цифрами '1' и '2'  .

На этаже 2 размещена планка с панелями подключения PPS-6 и PPS-5 и двумя модулями оптических преобразователей  PBX-2T2RE1F-IP.

На этаже 1 установлена переходная панель с разъемами XLR для подачи/вывода звука при наличии оборудования для служебной связи.

Подключение внешних оптических кабелей выполняется непосредственно к оптическим разъемам на лицевых панелях модулей PBX-2T2RE1F-IP. Электрические внешние сигналы на передатчики этих модулей подаются через расположенные над ними усилители - распределители 2х1.

Выходные электрические сигналы от приемников модулей PBX-2T2RE1F-IP подаются внутренними соединительными кабелями на входы 'С' и 'D'  усилителей-распределителей PBX-412-AMP-IP, где распределяются каждый на два выхода. Эти выходы  выводятся на панель подключения PPS-4. Входы и выходы 'A' и 'B'  модулей PBX-412-AMP-IP используются для подключения внешних сигналов на оптические передатчики.

Порты Ethernet, размещенные на внутренней стороне модулей PBX-2T2RE1F-IP, выведены на панель PPS-5

На двух панелях PPS-6 размещены модули питания 220В, каждый модуль содержит разъем питания, сетевой фильтр, выключатель и предохранитель. С внутренней стороны разъемы питания модулей распаяны на два сетевых кабеля с трехконтактными 'евророзетками' для подключения к  блокам розеток (основному и резервному).

Модули PROBOX подключаются через сетевые адаптеры. Сетевые вилки адаптеров, включенные в блоки розеток, фиксируются прижимными скобами. Со стороны модуля кабельный разъем питания фиксируется накидной гайкой.

В данном примере представлена схема работы мобильного комплекта с резервированием: два сетевых ввода, два комплекта электрического и оптического оборудования, две оптические линии. Предусмотрена возможность размещения оборудования служебной связи.

По желанию пользователя возможна компоновка комплекта без резервирования и блоков служебной связи  в кейсе 2U.
