Блок ввода звука в SDI
с преобразованием видеостандарта SDI/PAL/SECAM => SDI

Серии PEMB-3305-8





Блоки серии PEMB-3305-8 предназначены для ввода до восьми каналов звука в выходной сигнал SDI при SDI / PAL / SECAM видеовходе . Формат видеовхода выбирается пользователем.

В случае совместной работы с блоками вывода серии PEXT-3325-8 возможны дополнительные режимы работы.



Блоки ввода звука серии PEMB-3305-8

Вход

Блоки вывода звука серии PEXT-3325-8

Выход

PAL / SECAM (без декодирования)

АУДИО



=>

OUT A/B PAL/SECAM (система соответствует входной)

АУДИО



PAL / SECAM (с декодированием)

АУДИО





=>

OUT A/B PAL/SECAM/SDI (выбор пользователя)

АУДИО



либо

OUT A PAL/SECAM/SDI (выбор пользователя)

OUT B - всегда SDI

АУДИО



SDI

АУДИО





=>

OUT A/B PAL/SECAM/SDI (выбор пользователя)

АУДИО



либо

OUT A PAL/SECAM/SDI (выбор пользователя)

OUT B - всегда SDI

АУДИО





Система передачи, построенная на базе блоков ввода звука серии PEMB -3305-8 и блоков вывода звука серии PEXT -3325-8 позволяет на выбор пользователю два варианта передачи композитного сигнала:

  • с декодированием и преобразованием в стандартный сигнал SDI ;

  • композитные сигналы передаются без декодирования, но с использованием формата SDI .

Особенностью передачи не декодированного композитного сигнала является использование стандартного формата SDI и возможность прохождения этого сигнала через SDI коммутаторы, усилители и т.д., однако в этом случае на выходе приёмника стандарт видеосигнала соответствует стандарту на входе передатчика.

Входной и выходной аудио сигнал может быть в аналоговом, цифровом AES / EBU либо в комбинации форматов.

В зависимости от модификации это может быть:

  • 8 аналоговых балансных входа (АЦП - 24 разряда) - шифр блока PEMB-3305-8 AA ;

  • 4 аналоговых входа + 2 балансный входа AES / EBU (всего 8 каналов) - шифр PEMB-3305-8 AE ;

  • 4 балансных входа AES / EBU (8 каналов) - шифр блока PEMB-3305-8 EE .

В блоках извлечения звука выходной формат звука может быть другим по сравнению с входным в блоках ввода (вход аналоговый - выход AES и наоборот).

И в блоках ввода, и в блоках вывода звука во всех вариантах входов/выходов есть дополнительный выход PAL мониторный, на котором на цветное изображение наложен восьмиканальный индикатор уровня звука (среднеквадратичный и пиковый).

При пропадании или отсутствии видеосигнала сохраняется прохождение аудио и данных.



Достоинства блоков ввода звука серии РEMB-3305-8 :

  • мультиформатность (видеовход SDI/PAL/SECAM);

  • возможность передачи композитных сигналов PAL/SECAM без декодирования либо с декодированием;

  • корректор кабеля с грозозащитой и фоноподавлением для композитных сигналов;

  • автоматический корректор кабеля для сигнала SDI;

  • внутренний генератор тон - сигнала 1 кГц;

  • индикация потери сигнала;

  • индикация ошибок EDH (для SDI сигналов);

  • индикация наличия вложенного аудио во входном сигнале (для SDI сигналов);

  • выбор номера группы для вложения аудио;

  • возможность удаления ранее вложенных звукоданных в любой одной или всех группах (для SDI сигналов);

  • возможность раздельной регулировки усиления для каждой стерео пары или сигнала AES/EBU

  • возможность каскадирования для увеличения количества передаваемых аудиоканалов;

  • высококачественный декодер PAL/SECAM;

  • прохождение данных телетекста

  • графический индикатор уровня вложенного звука (среднеквадратичный и пиковый) накладываемый на цветное изображение контрольного выхода PAL MON;

  • три варианта входных форматов звука;

  • видео АЦП - 10 разрядов;

  • аудио АЦП - 24 разряда.



Технические данные и характеристики



Вход видео - композитный PAL / SECAM :

Вход

закрытый, балансный с грозозащитой

Входное сопротивление, разъём

75 Ом, BNC

Коррекция кабеля

0:200 м (для кабеля РК-75-4 или аналогичного)

Квантование

10 разрядов на частоте 27 мГц

Неравномерность АЧХ в полосе 5,75 МГц

в режиме передачи без декодирования

не более 0,2 дБ

Амплитудно-частотная характеристика яркостного канала в режиме передачи c декодированием:

SECAM

2,0МГц

3,0МГц

3,9...4,7МГц

5,8МГц

+ 0,2дБ

< -2дБ

> -40дБ

± 0,5дБ

PAL

<0,5дБ в полосе до 5,8 МГц

Затухание несогласованности

не менее 40 дБ на частоте 4,43 МГц

Дифференциальная фаза

не более 0,2 %

Дифференциальное усиление

не более 0,2 %

Отношение сигнал/шум (взвешенное)

> 65 дБ

Перекос по полю

< 0,5%

Выброс sin ² импульса 2Т

не более 0,5%



Вход видео - SDI :

Входное сопротивление, разъём

75 Ом, BNC

Автоматическая коррекция кабеля

до 100 м (для кабеля 8281 или аналогичного)

Вход аналогового звукового сигнала:

Вид входа

симметричный, балансный

Входное сопротивление

не менее 10 кОм

Разъём

DHS -26 F

Динамический диапазон

не менее 100дБ

Гармонические искажения + шум

не более 0,006%

Квантование

24 разряда, 48 кГц (внедряется 20 старших бит)

Регулировка усиления по каждой стереопаре

+ / - 6 дБ



Вход цифрового звукового сигнала AES / EBU :

Вид входа

балансный, трансформаторный

Разъём

DHS -26 F

Размах

(0,2 : 4,0) В

Входное сопротивление

110 Ом

Длина входного кабеля

до 100 м витой парой

Регулировка усиления по каждому входу

+/- 6 дБ

 Выход SDI :

Количество выходов

1

Стандарт

ITU - R BT .656

Выходное сопротивление; разъёмы

75 Ом; BNC

Затухание несогласованности

>18 дБ на тактовой частоте

Уровень

800мВ±10%



Выход PAL с наложенным графическим индикатором :

Разъём

BNC

Размах

(1000±20) мВ на нагрузке 75 Ом

ЦАП

10 Бит

Частотная характеристика

<3дБ до 5,5МГц





 Общее устройство и принцип действия



Блок серии PEMB -3305-8 содержит в своём составе один фронтальный ( F ) и один задний ( R ) модули системы " PROFLEX "

Соединение фронтального и заднего модулей осуществляется через поперечную кросс-плату, которая устанавливается в корпусе ' PROFLEX '. Также через неё на модули поступает напряжение питания.

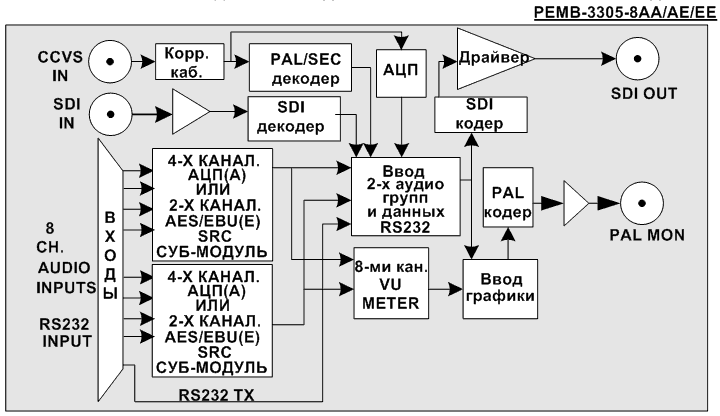

Структурная схема блока ввода звука серии РEMB-3305-8



Входной сигнал может быть либо аналоговым PAL / SECAM ( CCVS ), либо цифровым ( SDI ).

В случае цифрового входа SDI сигнал проходит автоматический корректор кабеля и далее поступает на SDI декодер, где преобразуется в 10-разрядный поток 4:2:2, и далее поступает на видео/аудио процессор.

В случае аналогового PAL / SECAM входа сигнал проходит корректор кабеля (регулировки ' GAIN ' /усиление/ и ' EQ ' /коррекция/ ) и далее поступает на PAL / SECAM декодер и АЦП. В случае работы устройства без декодирования передаётся сигнал с выхода АЦП, а в случае работы с декодированием - с выхода PAL / SEC декодера (10 бит, 4:2:2).

В случае передачи PAL / SECAM сигналов без декодирования в поток вводится метка. В этом случае приёмник автоматически распознаёт этот режим и изменение формата выходного сигнала приёмника невозможно.

В видео/аудио процессоре производится вложение звука.

В зависимости от модели аудиосигнал может быть как в аналоговом (блок с индексом 'АА') или цифровом AES / EBU (индекс 'Е E ') форматах, так и в комбинации этих форматов (индекс 'АE ').

Блок имеет мониторный выход PAL с наложенным на изображение графическим 8-канальным индикатором уровня вложенного звука для контроля сигнала.

SDI -сигнал с вложенным звуком поступает на задний (соединительный) модуль устройства ( PDB -2405 R 8), на котором расположены входные и выходные видео/аудио разъемы.

Внешние разъёмы блоков Серии РEMB-3305-8


Управление и индикация



Органы управления и индикации расположены на лицевой панели блока ввода звука





Выбор возможных режимов осуществляется кнопкой MODE , а их изменение - кнопками UP и DOWN .

В блоке возможны следующие режимы:

  • INP - выбор формата входного сигнала;

  • GROUP - выбор номера группы, в которую будет осуществляться введение звука;

  • TON - включение/выключение тест-сигнала «1 кГц»;

  • VU METR - регулировка положения, включения/выключения и варианта шкалы ' VU ' метра;

  • ANC STRIP - удаление ранее введённых данных из входного сигнала SDI в любой одной или всех аудио группах ;

  • GAIN - раздельная регулировка усиления по каждой стерео паре или AES / EBU сигналу;

  • EDH MIN / HOUR - зажигание светодиода указывает, что с момента последней ошибки EDH прошло менее минуты/часа; одновременное мигание двух светодиодов указывает на отсутствие видеосигнала на входе блока.



Конфигурация блока ввода звука



Выбор вида входного сигнала и режима передачи PAL/SECAM сигналов

- Кнопкой MODE войти в режим INP .

- Кнопками UP и DOWN по показаниям цифрового индикатора произвести требуемую установку режима:

Sd  - входной сигнал SDI;

CS  - входной сигнал композитный PAL/SECAM и передаётся без декодирования (то есть на выходе приёмника система сигнала соответствует входной);

Cd  - входной сигнал композитный PAL/SECAM и передаётся с декодированием (то есть на выходе приёмника сигнал может быть установлен пользователем в любой из форматов SDI/PAL/SECAM).

br - включение встроенного генератора цветных полос (BARS). В этом режиме передатчик работает в автономном режиме и не требует подачи входного сигнала. Ввод внешнего звука и включение тон сигнала разрешается.

 Выбор режима работы передатчика при пропадании входного сигнала.

При пропадании входного сигнала возможны два режима работы передатчика.

1. Входной сигнал замещается внутренним видео сигналом 'черного поля' и сохраняется прохождение входных аудио сигналов.

Включение этого режима производится следующим образом.

- Кнопкой MODE войти в режим INP .

- Повторно нажав и удерживая кнопку MODE нажмите кнопку UP.  На цифровом индикаторе отобразятся буквы SY (сохранение синхропосылок). Отпустите обе кнопки.

2. При пропадании  входного сигнала видео сигнал на выходе отсутствует и не сохраняется прохождение входных аудио сигналов (режим полезен при работе с последующим блоком аварийного обхода).

Включение этого режима производится следующим образом.

- Кнопкой MODE войти в режим INP .

- Повторно нажав и удерживая кнопку MODE нажмите кнопку DOWN.  На цифровом индикаторе отобразятся буквы nS (not sync-отсутствие синхропосылок) . Отпустите обе кнопки.



Выбор номера группы введения

Пояснение. Входные аудио сигналы передаются в составе аудио групп. Существует четыре группы - с номерами 1,2,3,4.  В составе каждой группы передается две канальные пары (4 канала).

- Кнопкой MODE войти в режим GROUP.

- Кнопками UP и DOWN по показаниям цифрового индикатора ввести номер группы (возможные номера 12, 23, 34, 13, 14, 24),  в которых будут передаваться входные аудио сигналы (заводская установка 12).

ВНИМАНИЕ!  В случае если во входном сигнале SDI уже присутствует введённый звук, то выбор будет возможен только среди оставшихся групп.

То есть, если, например, во входном сигнале присутствует звук в 1-ой группе, то возможно введение только во 2-ую, 3-ью, 4-ую. Рекомендуется вводить звук в следующие по номеру группы, то есть в нашем случае во 2-ую и 3-ью (на индикаторе 23). Если же при первоначальной конфигурации мы ввели звук в    1-ую и 2-ую группы,  а потом по каким-то причинам во входном сигнале появился введённый звук также в 1-ой группе, то возникает конфликт и в режиме GROUP на цифровом индикаторе начинает мигать цифра, соответствующая номеру группы, появившейся во входном сигнале (в данном случае цифра 1). Введение звука в нашем блоке прекращается и на выход проходит входной сигнал. В этом случае требуется либо выбрать другие группы введения (обе цифры, соответствующие номерам групп горят, не мигая), либо войти в режим ANC STRIP и кнопками UP и DOWN удалить любую одну либо все группы из внедрённых звукоданных входного сигнала (см. п.2.3.5).



Режим включения тест-сигнала  '1 кГц'

- Кнопкой MODE войти в режим TON.

- Кнопками UP и DOWN по показаниям цифрового индикатора включить тон в требуемом канале. Возможные варианты:

OF  -  тон выключен во всех каналах;

On  -  тон включен во всех каналах;

O1:O4  -  тон поочерёдно включается в выбранной канальной паре.



Режим управления измерителем уровня вложенного звука (VU METR)

- Кнопкой MODE войти в режим  METR.

- Кнопками UP и DOWN по показаниям цифрового индикатора изменить положение индикатора по горизонтали.

- Одновременное нажатие кнопок MODE и DOWN удаляет индикатор из изображения
(на индикаторе
On R OF).

- Одновременное нажатие кнопок MODE и UP изменяет вид шкалы индикатора.
Возможны два варианта шкалы:

- выравнивание по EBU, то есть ØDBFS соответствует +18 dBU (на индикаторе FS);

- квази-аналоговая, то есть ØdBU соответствует 0,775VRMS (на индикаторе db).



Режим удаления внедрённых звукоданных

Для избежания конфликтов в случае появления во входном сигнале SDI внедрённых звукоданных можно воспользоваться этим режимом. Он позваляет  удалить любую одну либо все группы из внедрённых звукоданных входного сигнала.

- Кнопкой MODE войти в режим ANC STRIP.

- Кнопками UP и DOWN по показаниям цифрового индикатора произвести удаление требуемых звукоданных.

Возможные варианты:

OF- удаление звукоданных не производится

On- удаляются все четыре группы звукоданных

O1:O4 -  удаляется звукоданные в выбранной группе



Режим регулировки усиления.

-  Кнопкой MODE войти в режим  GAIN

-  Повторными нажатиями на кнопку MODE выбрать стерео пару, в которой будет производиться регулировка усиления (возможные варианты 12, 34, 56, 78).

- Кнопками UP и DOWN производится регулировка усиления. При уменьшении усиления моргает точка в первом знаке цифрового индикатора, а при увеличении -  во втором.

Одновременное нажатие на кнопки UP и DOWN устанавливает номинальное усиление 0 дБ и точка гаснет.







Управление от ПЭВМ



Устройства ' PROFLEX ' могут управляться от ПЭВМ.

Мониторинг устройств модульной системы ' PROFLEX ' от ПЭВМ осуществляется через центральный процессор, установленный в корпусе, с использованием соответствующего программного обеспечения
