Пульт управления GPI PGPI-5054L(K)-х



Пульт управления GPI серии PGPI-5054L предназначен для управления устройствами с помощью сигналов интерфейса GPI. Пульт позволяет сформировать до 16 выходных сигналов GPI (GPIO) и отобразить их состояние, а также отобразить состояние до 16 входных сигналов GPI, которые могут быть использованы для индикации состояния управляемого устройства. Пульт предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт.ст.

Шифр пульта серии PGPI-5054L определяется опцией наличия замка блокировки клавиатуры (индекс K) и количеством кнопок на пульте, поддерживающих соответствующее количество линий управления GPI (от 2 до 16).





Технические характеристики



·       Количество линий управления GPI (в модификациях пульта):

PGPI-5054L(K)-16……………..……………………………..…………

PGPI-5054L(K)-15……………..……………………………..…………

PGPI-5054L(K)-14……………..……………………………..…………

…   …   …   …   …   …   …    …   …   …   …   …   …   …   …   …

PGPI-5054L(K)-2 .………………..……………………………..………



16

15

14

…

2

·       Длина линии управления GPI, не более, м ………………………

30

·       Коммутируемый ток, не более, мА ………………………………..

500

·       Коммутируемое напряжение, В ………………….…..…………….

от 1 до 40

·       Длина управляющего импульса в импульсном режиме, мс .

от 100 до 2000

·       Диапазон рабочих температур, ° С …..……………………….…...

от 5 до 45

·       Напряжение питания, В ……………………………………..…......

12

·       Потребляемая мощность, не более, Вт  ………………….…….

10

·       Габаритные размеры базы  КРЕЙТ (1U), мм.……………………..

44х482х60

·       Масса пульта, не более, кг …………………………………………

1





Состав, устройство и работа пульта управления PGPI-5054



Пульт выполняет формирование до шестнадцати выходных сигналов интерфейса GPI (GPIO). Количество линий управления и кнопок пульта зависит от его модификации.

На лицевой панели пульта расположены:

  • Замок для блокировки клавиатуры пульта (индекс K).

  • Кнопки (1…16) со светодиодной подсветкой для осуществления управления сигналами GPIO и отображения их состояния, а также для отображения состояния входных сигналов GPI.

  • Кнопки F1 и F2 со светодиодной подсветкой под защитной крышкой – кнопки с назначаемыми функциями.

  • Разъем USB-B “CONFIG” для подключения к компьютеру при работе с программной утилитой PGPI5054.exe. .





Вид лицевой панели пульта управления

На задней панели пульта расположены:

  • 8 разъёмов DB-15F  “GPI 1‑2” … “GPI 15-16” для подключения сигналов GPIO/GPI.

  • Разъем “POWER +12V DC” для подключения питания +12В.





Вид задней панели пульта управления





На рисунке представлена схема выходного каскада интерфейса GPI. При коммутации индуктивной нагрузки, необходимо применять во внешней цепи шунтирующий диод. Он включается встречно параллельно коммутируемой индуктивности и обеспечивает рассеяние энергии магнитного поля индуктивности при отключении в ней тока.





Схема выходного каскада интерфейса GPI



Выходной сигнал GPIO формируется двумя полностью изолированными релейными переключающимися парами, что позволяет управлять двумя независимыми устройствами одновременно. В одном разъеме расположены 2 сигнала GPIO и два сигнала GPI. Назначение выводов разъема GPI 1‑2 приведены в таблице . Выводы остальных разъемов (GPI 3‑4 … GPI 15-16) распаяны аналогично.



Номер вывода

Назначение

4

Вход GPI 1

5

Вход GPI 2

12

Общий

9

Нормально разомкнутый контакт реле GPIO 1 (первая пара)

10

Переключающий контакт реле GPIO 1 (первая пара)

11

Нормально замкнутый контакт реле GPIO 1 (первая пара)

1

Нормально разомкнутый контакт реле GPIO 1 (вторая пара)

2

Переключающий контакт реле GPIO 1 (вторая пара)

3

Нормально замкнутый контакт реле GPIO 1 (вторая пара)

13

Нормально разомкнутый контакт реле GPIO 2 (первая пара)

14

Переключающий контакт реле GPIO 2 (первая пара)

15

Нормально замкнутый контакт реле GPIO 2 (первая пара)

6

Нормально разомкнутый контакт реле GPIO 2 (вторая пара)

7

Переключающий контакт реле GPIO 2 (вторая пара)

8

Нормально замкнутый контакт реле GPIO 2 (вторая пара)

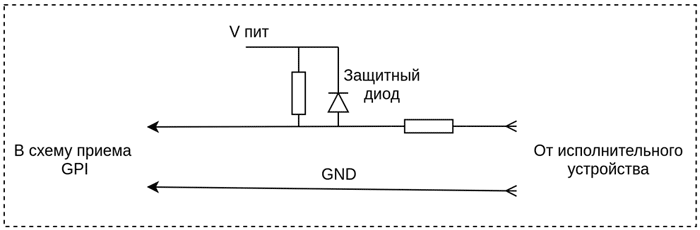

Схема входного каскада интерфейса GPI



Программирование режимов работы кнопок осуществляется с помощью программной утилиты PGPI5054.exe.

Доступны следующие режимы:

  • кнопка без фиксации;

  • кнопка с фиксацией;

  • кнопка, формирующая импульс настраиваемой длительности.

Кнопка без фиксации формирует соответствующий сигнал GPIO только при удержании кнопки. В отжатом состоянии, сигнал GPIO снимается.

Каждое нажатие кнопки с фиксацией изменяет состояние соответствующего сигнала GPIO на противоположное.

При нажатии на кнопку формирующую импульс, на соответствующем сигнале GPIO будет сформирован импульс определенной длительности. Длительность импульса настраивается с помощью программной утилиты PGPI5054.exe индивидуально для каждого сигнала GPIO в пределах от 100 миллисекунд до 2 секунд с шагом 100 миллисекунд.

Любое количество кнопок может быть объединено в группы. Нажатие какой-либо кнопки внутри группы приводит к отключению других сигналов GPIO этой группы.

Состояние сигналов GPIO/GPI отображается с помощью светодиодной подсветки кнопок. Цвет подсветки для каждой кнопки и для каждого состояния (активного или неактивного) может быть запрограммирован с помощью программной утилиты PGPI5054.exe.

Режим работы кнопок F1 и F2 устанавливается с помощью программной утилиты PGPI5054.exe. Они могут выполнять следующие функции:

Кнопка F1

1.    Кнопка не назначена (не подсвечена).

2.    Разрешение работы всех остальных кнопок пульта (подсвечена красным цветом). В этом режиме подача команд от кнопок возможна только при одновременном нажатии кнопки F1 и соответствующей кнопки пульта.

Кнопка F2

1.    Кнопка не назначена (не подсвечена).

2.    Сброс всех сигналов GPIO. Кнопка подсвечена красным цветом.

3.    Перевод кнопок 1…16 пульта в режим работы с запомненными комбинациями. Кнопка подсвечена синим цветом.



Пульт оснащен энергонезависимой памятью для хранения настроек и состояния выходных сигналов GPIO. Функцию сохранения состояния выходных сигналов можно включать и выключать с помощью программной утилиты PGPI5054.exe. Если функция сохранения состояния GPIO включена, то пульт при включении питания будет восстанавливать состояние сигналов GPIO включенных кнопками, работающими в режиме с фиксацией. Остальные сигналы GPIO будут выключены. Если функция сохранения состояния GPIO выключена, то при включении питания пульта все сигналы GPIO будут выключены.

При включении питания процессор пульта проверяет достоверность хранящейся в энергонезависимой памяти информации и при обнаружении ошибки устанавливает заводские настройки.

В качестве дополнительной опции пульт может быть оснащен специальным электромеханическим замком для блокировки работы всех кнопок пульта, к которому в комплекте поставки прилагается 2 ключа. Если замок установлен, разрешен и закрыт (положение “LOCK”), кнопки F1 и F2 подсвечены оранжевым цветом и заблокированы, кнопки 1…16 отображают текущее состояние сигналов GPIO/GPI и тоже заблокированы. Для разблокировки кнопок переведите замок ключом в положение “ON”. Разрешение или запрет работы электромеханического замка осуществляется с помощью программной утилиты PGPI5054.exe.





Конструктивное исполнение



Пульт управления представляет собой блок в базе КРЕЙТ (1U), который может быть установлен в стойку базовой конструкции или использоваться в настольном варианте.

Пульт оборудован кнопками со съёмными колпачками. Это даёт возможность пользователю снабжать кнопки надписями по своему желанию.





Конфигурирование пульта управления PGPI-5054



Конфигурирование пульта управления PGPI-5054 осуществляется при помощи программной утилиты PGPI5054.exe, которая позволяет:

  • настраивать цветовую индикацию кнопок пульта;

  • устанавливать режимы работы выходов интерфейса GPI;

  • отображать текущее состояние сигналов GPIO и GPI;

  • непосредственно управлять сигналами GPIO.

  • настраивать режимы работы функциональных кнопок (F1,F2)

  •  программировать комбинации сигналов GPIO.
