Блок формирования сигналов TALLY PIC-4051T(TK)



Блок формирования сигналов TALLY PIC4051T предназначен для совместной работы с микшером PDMX-2006/2007 и с видеоаудиопроцессором PVDP-1006/1007.

Блок формирования сигналов TALLY PIC4051TK предназначен для совместной работы с коммутаторами.

Блок принимает посылку по сети RS-485 и формирует сигналы TALLY в соответствии с состоянием контролируемого блока.





На лицевой PIC-4051T и PIC-4051TK панели расположены:

  • 8 светодиодов для индикации наличия сформированных сигналов GPI/TALLY;

  • светодиод "NET" для индикации наличия данных поканалу управления RS-232/485;

  • переключатель "POWER" для включения/выключения питания блока.

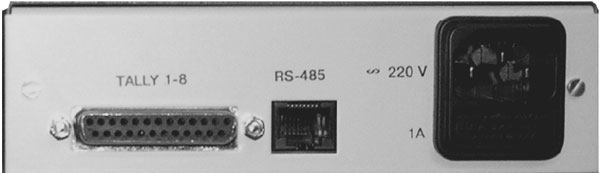

На задней панели расположены:

  • разъем питания '220 В'

  • разъем 'RJ-45' для канала связи RS-485;

  • разъем "DB-25", для TALLY;

Технические данные PIC-4051T(TK)

  • вид формируемого сигнала GPI/TALLY - "сухой контакт", с напряжением коммутации............. до 30 В и током до 1 А;

  • скорость передачи по каналу управления RS-232/485   38400 бит/сек;

  • формат данных - 10 бит (1 - стартовый, 8 - информационных, 1 - стоповый);

  • длина линии управления .................................. не более 10 м.

  • питание блоков..................................220 В переменного тока.

  • потребляемая мощность ..................................не более 20 Вт.

  • диапазон рабочих температур ...........................от 0 до 45о С.

  • габаритные размеры.......................................145х140х48 мм.

  • масса ....................................................................не более 1 кг.

PIC-4051T и PIC-4051TK используются в настольном варианте. Возможна установка в стандартную 19-ти дюймовую стойку с помощь монтажной планки 1U - PM-021.
