Блок преобразования интерфейсов
RS-232<=>RS-485, Ethernet<=>RS-485
PIC-4094.



Блок преобразования интерфейсов ETHERNET<=>RS485, RS232<=>RS485 ( далее - БПИ) PIC -4094 предназначен для осуществления управления устройствами, разработанными ООО 'ПРОФИТТ' и объединенными в сеть RS-485, от ЭВМ или какого либо другого устройства по стандартной линии управления RS-232 или сети Ethernet .

Блок предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.



Технические данные и характеристики

  • Сеть RS-485

    • Сеть RS-485 типа 'шина':

      • последовательный двунаправленный канал стандарта RS-485;

      • протокол обмена данными - 'Профитт';

      • скорость передачи - 9600 бит/сек;

      • формат данных - 11 бит (1 - стартовый, 8 - информационных, 1 - программируемый, 1 - стоповый) в режиме полудуплекса;

      • суммарная длина линии управления - не более 300 м.

      • количество передатчиков на линии - не более 15.

    • Сеть RS-485 типа 'звезда' (для работы с контроллером PHUB -4002):

      • последовательный двунаправленный канал стандарта RS-485;

      • протокол обмена данными - 'Профитт';

      • скорость передачи - 9600 бит/сек;

      • формат данных - 11 бит (1 - стартовый, 8 - информационных, 1 - программируемый, 1 - стоповый) в режиме полудуплекса;

      • длина линии связи устройства с контроллером сети RS-485 - не более 100 м;

      • количество устройств в сети при использовании одного PHUB-4002 - до 12;

      • количество устройств в сети при использовании нескольких PHUB-4002 - до 121.

  • Интерфейс RS-232:

    • последовательный двунаправленный канал стандарта RS -232 C ;

    • скорость передачи - 9600 бит/с;

    • формат данных - 10 бит (1 - стартовый, 8 - информационных, 1 - стоповый);

    • длина линии управления - не более 40 м.

  • Интерфейс ETHERNET:

    • протокол TCP / IP или UDP ;

    • скорость обмена 10/100 Мбит/с

  • Питание блока - 5В постоянного тока.

  • Потребляемая мощность - не более 2 Вт.

  • Диапазон рабочих температур - от 0 до 45 ° С.

  • Габаритные размеры: 44х482х32 мм.

  • Масса (с сетевым адаптером) - не более 1 кг.



Общее устройство и система управления

БПИ PIC-4094 представляет собой блок в базе КРЕЙТ (1U), который может быть установлен в стойку базовой конструкции либо 'врезан' в стол оператора.



Вид лицевой панели блока



На лицевой панели расположены следующие органы управления и индикации:

  • жидкокристаллический однострочный индикатор для настройки БПИ и отображения режима работы;

  • пять кнопок для осуществления настройки блока;

  • два светодиода для индикации работы блока по интерфейсам связи.

На задней панели БПИ  расположены:





  • разъем питания '=5V'

  • два разъема 'LINE B' для подключения блока к сети управления RS-485;

  • разъем 'LINE А' для подключения блока к линии управления RS-232;

  • разъем 'ETHERNET' для подключения к сети Ethernet;

  • светодиод 'LINE' для индикации подключения к сети Ethernet;

  • разъем 'SENSOR' для подключения выносного датчика температуры (в данной модификации не активен).



 Работа в сети RS-485 типа 'шина'

Все устройства, разработанные ООО 'ПРОФИТТ', могут быть объединены в сеть по последовательному двунаправленному каналу стандарта RS-485 (рис.3). Каждое устройство в сети имеет свой уникальный системный адрес. Количество устройств в сети ограничено 15 адресами. Общение между устройствами в этой системе осуществляется по разработанному фирмой "ПРОФИТТ" протоколу. Если устройство, входящее в сеть RS-485, выключено, то это не нарушает работу сети.

Для осуществления управления от ЭВМ или какого-либо другого устройства по последовательному каналу стандарта RS-232 или сети Ethernet в состав сети RS -485 должен быть включен блок преобразования интерфейсов PIC -4094.



Пример схемы объединения устройств в сеть типа 'шина'

(расположение устройств в сети произвольное)


 Работа в сети RS-485 типа 'звезда'

Все устройства, разработанные ООО 'ПРОФИТТ', могут быть объединены в сеть по последовательному двунаправленному каналу стандарта RS-485 посредством подключения их к контроллеру сети PHUB-4002. Каждое устройство, которое является объектом управления, имеет в сети свой уникальный системный адрес. Общение между устройствами в этой системе осуществляется по разработанному фирмой "ПРОФИТТ" протоколу. К одному контроллеру можно подключить до 12 устройств. Если для объединения всех устройств в сеть недостаточно одного контроллера, то для расширения сети возможно использование еще до 12 контроллеров сети в подчиненном режиме. Подчиненные контроллеры подключаются к главному контроллеру путем соединения их первого гнезда с любым свободным гнездом главного контроллера. Установка режима работы контроллера сети (главный/подчиненный) осуществляется джампером на плате контроллера (подробнее см.  контроллер сети RS-485 PHUB-4002).

Для осуществления управления от ЭВМ или какого-либо другого устройства по последовательному каналу стандарта RS-232 или сети Ethernet в состав сети RS -485 должен быть включен блок преобразования интерфейсов PIC -4094.

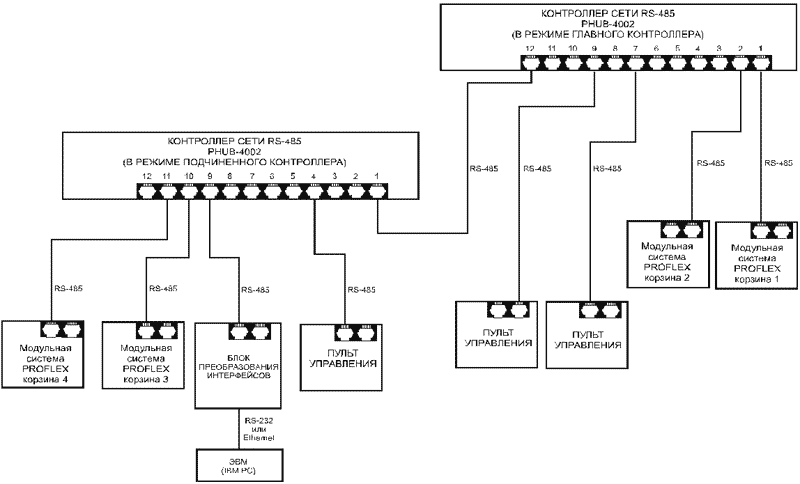

Пример схемы объединения устройств в сеть типа 'звезда' с участием двух контроллеров сети PHUB -4002



Конструкция

Конструктивно БПИ PIC -4094 выполнен в виде переносного прибора в базе КРЕЙТ (1U) с размерами 44х482х32 мм. Для доступа к плате необходимо снять лицевую панель блока, отвернув четыре винта.
