Оптический аварийный коммутатор 2х1
PN-COO-327(GPI)



Оптический аварийный коммутатор 2х1 PN-COO-327 модульной системы 'PROFNEXT' предназначен для автоматического перехода на резервную волоконно-оптическую линию связи (ВОЛС) при обнаружении уменьшения или пропадания входной оптической мощности на основной оптической линии.

Блоки идеально подходят для резервирования особо важных сигнальных путей.

Переключение происходит благодаря оптическому реле с 'защелкой', что обеспечивает прохождение последней выбранной оптической линии даже при выключенном блоке питания либо при извлеченной фронтальной плате.

В блоке PN-COO-327 непрерывно измеряется входная оптическая мощность как в основном, так и в резервном каналах, и при уменьшении входной мощности в основном канале ниже установленного пользователем значения уровня, происходит переход на резерв. Возвращение возможно как в автоматическом, так и в ручном режимах. Задержка переключения на резервный канал и  время возврата программируются пользователем.

Оптический аварийный коммутатор 2х1 PN-COO-327GPI не имеет автоматического режима работы и может переходить на резерв только по командам GPI или от управления с компьютера.

Модули серии PN-COO-327, PN-COO-327GPI предназначены для работы в базовой конструкции модульной системы "PROFNEXT". Размещаются в корпусах 1U или 3U системы "PROFNEXT" и занимают один слот в корпусе. В корпусах 1U блоки размещаются горизонтально, в корпусах 3U - вертикально.

Модули серии PN-COO-327, PN-COO-327GPI предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750+30 мм рт. ст.







Функциональные возможности PN-COO-327:

  • непрерывное измерение входной оптической мощности как в основном, так и в резервном каналах с отображением значения

  • раздельная установка пользователем порога для основного и резервного каналов установка пользователем задержки переключения на резервный канал

  • переход на резервный канал как в автоматическом, так и в ручном режимах

  • возвращение на основной канал как в автоматическом, так и в ручном режимах

  • оптическое реле с 'защелкой'

  • установка пользователем задержки переключения на резервный канал

  • установка пользователем задержки возврата на основной канал при его восстановлении

  • индикация состояния основной и резервной оптических линий

  • входы GPI/ выходы Tally

  • дистанционное управление производится от общей сети и внешнего GPI.

  • в блоке присутствуют также выходы Tally для управления ведомыми устройствами.



Функциональные возможности PN-COO-327GPI

  • переход на резервный канал и возвращение на основной только в ручном режиме

  • входы GPI

  • дистанционное управление производится от общей сети и внешнего GPI.

  • в блоке присутствуют также выходы Tally для управления ведомыми устройствами.





Технические данные и характеристики



Оптические входы / выходы



Количество

3 оптических сигнала

Разъемы

FC/PC

Вносимое затухание

<3,0 dB

Диапазон длин волн

1270:1620 nm

Max. входная оптическая мощность

PN-COO-327

PN-COO-327GPI



+13 dBm

+27 dBm

Чувствительность

PN-COO-327

PN-COO-327GPI



-45 dBm

нет анализа входной оптической мощности

Время переключения

<30 ms



GPI и TALLY



GPI входы

3 входа. Внешнее управление режимом работы MAIN/STBY/AUTO
(кратковременное замыкание на 'общий'  соответствующего контакта)

Разъем

DB-9, розетка.

Tally выходы

Тип

2 выхода. Управление ведомыми устройствами (MAIN и STBY);

Реле, 'сухой контакт'

Разъем

DB-9, розетка.



Управление



Режим работы

PN-COO-327





АВТО/ОСНОВНОЙ/РЕЗЕРВНЫЙ
(
AUTO/ MAIN/STBY)

Порог переключения

-45 dB :+10 dB

Режим возврата на основной канал

Автоматический / ручной

Задержка переключения на резерв

0:10 сек

Задержка возврата на основной канал

0:10 сек



Режим работы

PN-COO-327GPI



 MAIN/STBY



 Индикация на фронте устройства:

  • Режим работы устройства MAIN/AUTO/STBY(три светодиода) (PN-COO-327)

  • Режим работы устройства MAIN/STBY(два светодиода) (PN-COO-327GPI)

  • Состояние основной и резервной линий (два светодиода) (только для PN-COO-327

  • Состояние на входах GPI

Диапазон рабочих температур - от 5 до 45о С.

Время непрерывной работы: 24 часа.

Габаритные размеры:  100x354 мм

Масса:  не более 0,4 кг.






Функциональное описание



Блоки оптического аварийного коммутатора 2х1 PN-COO-327 представляют собой устройства в составе модульной системы "PROFNEXT". Блоки строятся на двух платах - фронтальной и задней. На фронтальной плате располагаются органы индикации.




На задней плате располагаются входные и выходные разъемы и оптическое реле.



Задняя панель



Через кросс-плату на модули поступает питание, а также поступают команды дистанционного управления.

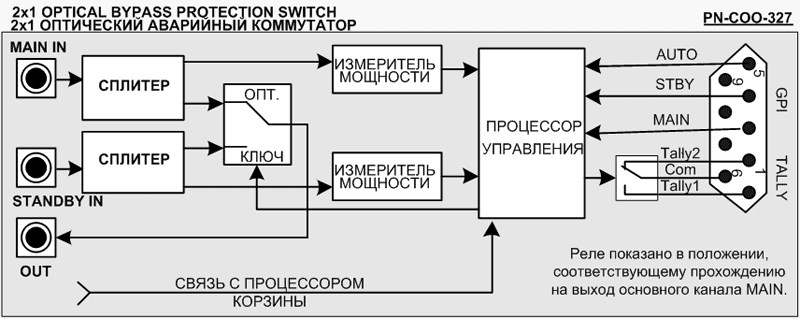

Структурная схема устройства серии PN-COO-327



Оптические сигналы основного (MAIN) и резервного (STBY) каналов через оптические сплиттеры поступают на входы измерителей мощности. Вторые выводы сплиттеров поступают на оптическое реле.  Измеренная мощность оптического излучения каждого из каналов сравнивается с порогом, заданным пользователем. Если входная мощность в основной линии в течение установленного интервала времени (Switch Delay) ниже установленного пользователем значения уровня в 2 раза (шаг опроса 5 ms), происходит переход на резерв. Однако, если в этот момент на резервном канале мощность излучения ниже порога, установленного для резервного канала, то переключение не производится.

Таким образом, устанавливая большее время задержки переключения, мы увеличиваем вероятность появления второй ошибки в данном интервале и соответственно вероятность перехода на резервный канал.

Возврат на основную линию происходит, если на основной линии восстановилось излучение и его мощность в течение установленного времени возврата (RETURN TIME) превышает порог не менее ,чем на 1 dB.

Переключение на резерв возможно как в автоматическом режиме, так и вручную.




Предусмотрены два режима обратного переключения на основной канал:

  • режим FLIP-FLOP (FF), то есть после восстановления излучения в основном канале произойдёт автоматический обратный переход;

  • режим FLIP-ONLY (FO) - автоматический обратный переход не происходит и может быть произведён вручную.

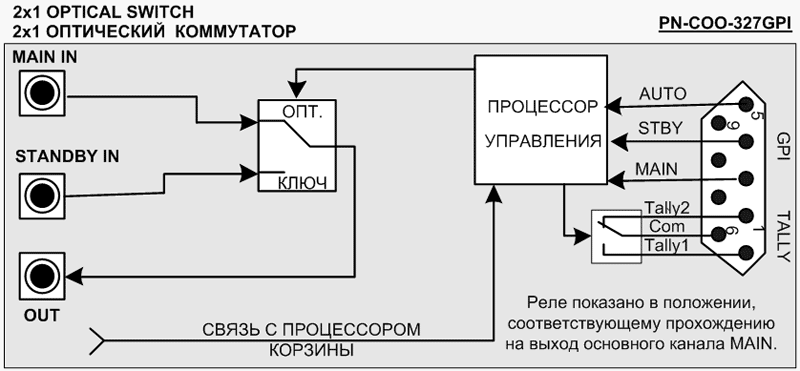

Структурная схема устройства серии PN-COO-327GPI





Внимание! Модель PN-COO-327GPI  не имеет автоматического режима работы и может управляться только вручную командами GPI или от  удаленного компьютера.







Дистанционное управление



Разъём дистанционного управления GPI (DB9, розетка), расположен на задней планке модуля.

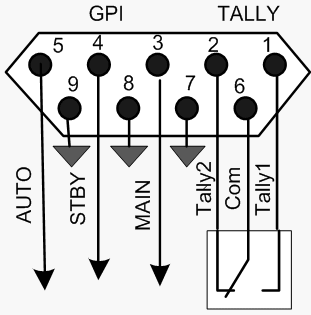

Разъём дистанционного управления GPI



Переключение производится по перепаду из '1' в '0'. Кратковременно соединяя соответствующий входной контакт с общим, мы реализуем требуемую функцию.

ВНИМАНИЕ!  Замыкание на 'общий' двух входных контактов одновременно на длительное время НЕДОПУСТИМО!

Устройство так же позволяет реализовать дистанционное управление подчинёнными устройствами или устройствами аварийной сигнализации. Для этой цели служат выходы TALLY 1, 2, COM.







В таблице указано соответствие замкнутых контактов реле линии, находящейся в использовании.



Таблица 1

Линия в работе

Замкнутые контакты реле (типа 'сухой контакт')

Основная

COMTALLY 2 (контакты 6-2 разъема DB-9 )

Резервная

COMTALLY 1(контакты 6-1 разъема DB-9 )





Индикаторы на фронтальном модуле



Внешний вид индикации представлен на рисунках 5 и 6. Индикаторы размещаются на плате фронтального модуля.

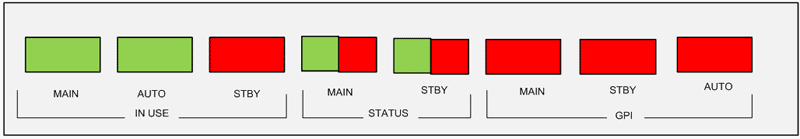

Рис. 5  Индикация на фронтальном срезе  PN-COO-327

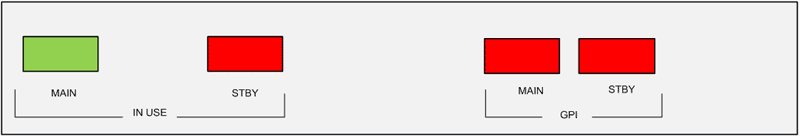

Рис. 6  Индикация на фронтальном срезе  PN-COO-327GPI







Светодиоды, расположены на печатной плате и индицируют состояние блока:



Секция IN USE

           MAIN:.. горит зеленым, если на выход коммутатора проходит сигнал со входа MAIN.

           AUTO:. горит зеленым в режиме AUTO.

            STBY:. горит красным, если на выход коммутатора проходит сигнал со входа STBY.



Секция STATUS

           MAIN:..если светодиод горит зеленым - указывает на наличие оптической мощности на входе                            выше порога, красным-ниже, оранжевым- мощность меняется выше/ниже порога.

           STBY:..если светодиод горит зеленым - указывает на наличие оптической мощности на входе                   выше порога, красным-ниже, оранжевым- мощность меняется выше/ниже порога.



Секция GPI

           MAIN:.. горит красным во время подачи на соответствующий контакт GPI MAIN нуля.

           STBY :. горит красным во время подачи на соответствующий контакт GPI STBY нуля..

           AUTO:. горит красным во время подачи на соответствующий контакт GPI AUTO нуля.

.




Конструктивное исполнение



Конструктивно устройство выполнено на фронтальном и заднем  модулях системы 'PROFNEXT', которые размещаются в корпусах 1U или 3U этой системы, и занимает один слот в корпусе.  В корпусе 1U блоки располагаются горизонтально, в корпусе 3U - вертикально.

Фронтальный модуль двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. Соединение фронтального и заднего модулей осуществляется напрямую через разъем. Через поперечную кросс-плату, которая встроена внутри корпуса 'PROFNEXT', на модули поступает напряжение питания, команды управления и два глобальных опорных синхросигнала, если они используется.



Установка режимов устройства.



Управление устройством выполняется от местной панели управления корпуса, в который устанавливаются блоки, или от ПЭВМ.

Мониторинг устройств модульной системы 'PROFNEXT' от ПЭВМ осуществляется через центральный процессор, установленный в корпусе, с использованием соответствующего программного обеспечения  (поставляется по заказу).

Выбор возможных режимов от местной панели управления осуществляется через меню на графическом дисплее. Управление производится с помощью многофункциональной ручки управления (рис.7).

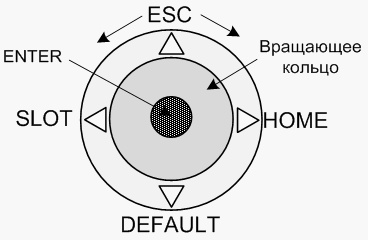

Джойстик управления.



На внешней границе ручки расположены четыре кнопки:

HOME:. нажатие ведет на страницу верхнего уровня.

SLOT:. нажатие ведет на страницу для управления устройством в требуемом слоте.

ESC:. нажатие ведет на страницу одним уровнем выше.

DEFAULT:. нажатие вызывает заводские установки выбранного блока.

Центральное вращающееся кольцо предназначено:

- для выбора страницы

- для выбора параметра

- для изменения параметра

В центре расположена кнопка подтверждения ENTER.

С помощью меню на лицевой панели корзины для  PN-COO-327  доступны следующие режимы:



MODE:..MANUAL/AUTO. Выбор автоматического/ручного режимов работы.



IN USE:...MAIN/STBY. Отображает канал, который проходит на выход OUT. Также позволяет  вручную выбрать канал на выход. В случае ручного выбора канала на выход, режим работы AUTO снимается и устройство переходит в режим MANUAL.



STATUS MAIN:.OK/ERROR. Отображает состояние основного канала MAIN. При нажатии кнопки ENTER отображает входную оптическую мощность канала POWER  # dBm.



STATUS STBY :.OK/ERROR. Отображает состояние резервного канала STBY. При нажатии кнопки ENTER отображает входную оптическую мощность канала POWER  # dBm.



CONFIG:::::Секция конфигурирования устройства.



THRESHOLD M:: устанавливает пороговую оптическую мощность основного канала MAIN, при уменьшении до которой происходит переход на резерв. Если на резервном канале оптическая мощность меньше пороговой для этого канала, переключения не произойдет.

THRESHOLD S:: устанавливает пороговую оптическую мощность резерного канала STBY, при значении меньше которой  не происходит переход на резерв.



SWITCH MODE::FLIP-FLOP/ FLIP ONLY.

  FLIP-FLOP:: режим с автоматическим возвратом на основной канал при его восстановлении.

  FLIP ONLY:::режим без автоматического возврата.

  SWITCH DELAY:..установка времени задержки переключения на резерв в диапазоне 0,1:.10 сек. с шагом 0,1 сек.

  RETURNE TIME:..установка времени задержки переключения на основную линию после ее восстановления в диапазоне 0:.10 сек. с шагом 1 сек.

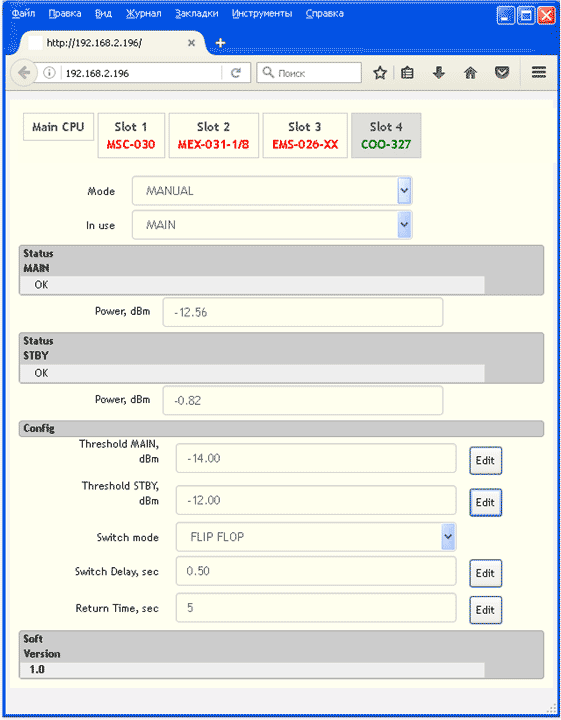

Ниже приведен WEB интерфейс управления устройством. Команды управления идентичны описанным выше.







С помощью меню на лицевой панели корпуса для  PN-COO-327GPI  доступен режим:



  IN USE:...MAIN/STBY. Отображает канал, который проходит на выход OUT. Позволяет          вручную выбрать канал на выход.

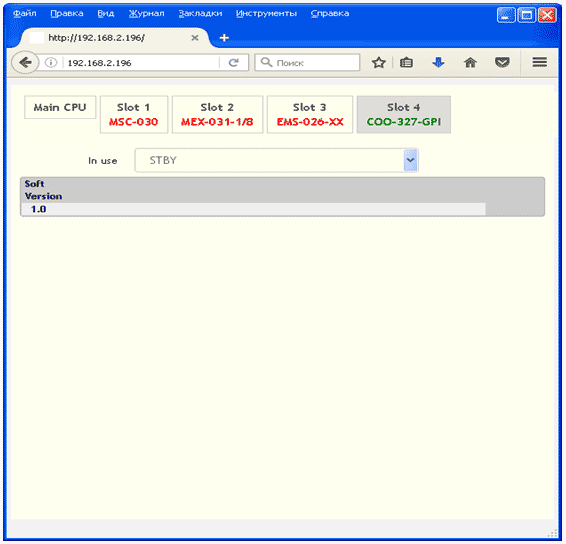

Ниже приведен WEB интерфейс управления устройством. Команда управления идентична описанной выше.
