Главная > Коммутаторы  >  PSOE-3232-3G



Коммутатор 32 x 32 3G/HD/SD SDI, ASI сигналов
с оптическими/электрическими входами/выходами

/ PSOE-3232-3G /



Коммутатор PSOE-3232-3G предназначен для матричной коммутации цифровых сигналов 3G/HD/SD SDI, ASI. Любой из 32 источников может быть соединен с любым одним или несколькими назначениями. Максимальный объем коммутатора - 32 источника и 32 назначения.

В качестве входных/выходных интерфейсов применены оптические и/или электрические SFP модули. Это позволяет  пользователю сконфигурировать матрицу под собственную задачу с  требуемыми входными/выходными интерфейсами.



Возможны следующие типы входных модулей:

Порт

Тип

Число каналов

Модель SFP

Чувствительность, 2.97 Gb/s

Вход

электрический

2

PRFT-C30-DR-B-DN

120m, Belden 1694A

Вход

оптический

2

PRFT-30-DR-DN

(-3:-20)dB

Вход

оптический

2

PRFT-30-DRH-DN

(-9:-28)dB



Возможны следующие типы выходных модулей:

Порт

Тип

Число каналов

Модель SFP

Длина волны, тип

Выходная

мощность

Выход

электрический

2

PRFT-C30-DT-B-DN





Выход

оптический

2

PRFT-1330DT-10DN

1330 nm, FP

(0:-5)dB

Выход

оптический

2

PRFT-1330DT-35DN

1330 nm, FP

(0:+3)dB

Выход

оптический

2

PRFT-1530DT-50DN

1550 nm, DFB

(0:+3)dB

Выход

оптический

2

PRFT-1630DT-xxDN

CWDM, DFB

(0:+3)dB



Тип входных/выходных интерфейсов определяется при заказе.

В процессе эксплуатации вид входа/выхода может быть оперативно изменен путем замены типа SFP (электрический на оптический или наоборот).

Заказчик может заказать коммутатор с меньшим количеством входов и выходов и затем по мере необходимости, докупая SFP модули довести коммутатор до максимального объема (16 входных и 16 выходных двухканальных SFP модулей).



Все модели SFP модулей поддерживают DDMI интерфейс, что позволяет пользователю через Ethernet получать информацию в реальном времени о входной оптической мощности на каждом оптическом входе, выходной мощности и длине волны на каждом оптическом выходе.



Пример заказа:

PSOE-3232-3G:::::::..1шт. (коммутатор без SFP модулей)

PRFT-C30-DR-B-DN:::::8шт. (входные E-SFP, всего 16 входов)

PRFT-30-DR-DN::::::..6шт. (входные O-SFP, всего 12 входов)

PRFT-30-DRH-DN:::::...1шт. (входной O-SFP, всего 2 входа, высокая чувствительность)

PRFT-C30-DT-B-DN::::...5шт. (выходные E-SFP, всего 10 выходов)

PRFT-1330DT-10DN:::::9шт. (выходные O-SFP, всего 18 выходов)

PRFT-1330DT-35DN:::::2шт. (выходные O-SFP, всего 4 выхода)

PRFT-1530DT-50DN:::::1шт. (выходной O-SFP, всего 2 выхода)

PRFT-1630DT-1470/1490DN:...1шт. (выходной O-SFP, всего 2 выхода, CWDM, 1470nm, 1490nm)





Управление коммутатором может осуществляться от выносных дистанционных пультов управления и/или от ЭВМ, как отдельно, так и одновременно. Для этого коммутаторы и все источники управления должны быть подключены к сети Ethernet.



Достоинства:



  • Двухканальные SFP модули по входам и выходам.

  • Электрические и/или оптические SFP

  • Модели входных SFP модулей с APD фотоприемником (чувствительность до -30dB)

  • Модели выходных SFP модулей с FP, DFB лазерами. 1330nm,1550nm,CWDM,DWDM длины волн.

  • DDMI мониторинг SFP модулей.

  • Мониторинг входной оптической мощности для каждого входа

  • Мониторинг выходной оптической мощности и длины волны для каждого выхода

  • орячая' замена SFP модулей

  • Автоматический корректор кабеля.

  • Восстановление (RECLOCKING) тактовой по каждому выходу.

  • Резервный источник питания.

  • Отображение величины напряжения и тока потребления

  • Отображение температуры внутри корпуса

  • Отображение количества оборотов вентилятора

  • Точка переключения соот. RP-168 при наличии опорного синхросигнала на разъеме REF

  • Мониторный выход SDI

  • Мониторный выход HDMI для мониторинга выходов коммутатора (только для 3G/HD/SD SDI сигналов):

    • автоматическое определение стандарта;

    • индикация наличия вложенных аудио  групп во входном сигнале;

    • независимый выбор номера аудио группы для отображения на каждом из двух четырехканальных аудио индикаторов;

    • два четырехканальных графических индикатора (отключаемые) уровня вложенного звука (среднеквадратичный и пиковый), накладываемых на цветное изображение контрольного выхода HDMI;

    • выбор пользователем типа шкалы  индикаторов  уровня вложенного звука
      (dBu либо DBFS)

    • раздельная, для каждого типа шкалы, установка номинального уровня звука (то есть при превышении установленного уровня индикатор становится красным)

    • при входном 3G Level B сигнале возможность выбора для мониторинга на HDMI выходе любого из потоков 1 или 2.



Технические данные





Входы 3G/HD/SD SDI /ASI:

Поддерживаемые стандарты на электрических и оптических 3G/HD/SDI/ASI входах

SMPTE 425M(3G):::. 3G Level A, B  4:2:2

                                             3G  4:4:4

SMPTE 274M (HDSDI) : 1920x1080

SMPTE 296M (HDSDI) : 1280x750

SMPTE 295M (HDSDI) : 1920x1080

SMPTE 260M (HDSDI) : 1920x1035

SMPTE 259M (SDI )::.. 50i/720 x 576

                                              60i/720 x 480

DVB-ASI

Вложенный звук, служебные данные

проходят без изменений



Вход 3G/HD/SD SDI /ASI электрический:

Тип E-SFP

PRFT-C30-DR-B-DN

Количество каналов

два

Входное сопротивление, разъём

75 Ом

Разъём

HD BNC

Автоматическая коррекция кабеля

2.97 Gb/s

1.5 Gb/s

270 M/bs

для кабеля 8281 или аналогичного

до 120 м

до 140 м

до 400 м



Вход 3G/HD/SD/SDI /ASI oптический:

Тип SFP

PRFT-30DR-DN и/или PRFT-30DRH-DN

Количество каналов

два

Диапазон спектральной чувствительности

1100 нм : 1650 нм

Диапазон чувствительности (3G SDI)

(-3) ¸ (-24) дБм (PRFT-30-DR-DN)

(-9) ¸ (-28) дБм (PRFT-30-DRH-DN)

Максимальная детектируемая мощность
входного сигнала

-3 дБм (PRFT-30-DR-DN)

-9 дБм (PRFT-30-DRH-DN)

Разъемы

LC/PC



Вход видео - REF:

Вход

Закрытый, проходной

Разъём

BNC

Вид

HD трехуровневый

SD черное поле (300 +/- 100) mV или  композитный сигнал 1Vpp

Входное сопротивление

больше 10 кОм



Выходы 3G/HD/SD SDI /ASI:

Стандарт

соответствует входному

Выход

после восстановления тактовой (reclocking)

Джиттер

менее 0.2UI (единичного интервала)



Выход 3G/HD/SD SDI /ASI электрический:

Тип E-SFP

PRFT-C30-DT-B-DN

Количество каналов

два

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800 мВ +10%.

Разъемы

HD BNC

Время нарастания и спада

270 пс номинал для HD,  700 пс номинал для SD



Выход 3G/HD/SD SDI /ASI оптический:

Тип SFP

 PRFT-1330DT-10DN

 PRFT-1330DT-35DN

 PRFT-1530DT-50DN

 PRFT-1630DT-xxDN

Тип лазера

 FP

 FP

 DFB

 DFB

Длина волны

 1310+20 nm



 1310+20 nm


 1550+20 nm

 CWDM,

 от 1270 до 1610 nm
 с шагом 20
nm

Выходная оптическая мощность

 0:-5 дБм

 0:+3 дБм

 0:+3 дБм



 0:+3 дБм

Тип оптического разъема

 LC/PC

 LC/PC

 LC/PC



 LC/PC



Выход HDMI с наложенным графическим индикатором уровня звука:

Поддерживаемые стандарты

3G LEVEL A::1080P/50; 1080P/59.9; 1080P/60;

3G LEVEL B::1080P/50; 1080P/59.9; 1080P/60;

                              1080P/25; 1080P/29.9; 1080P/30

                              1080PsF/25; 1080PsF/29.9; 1080PsF/30

                              1080i/50; 1080i/59.9; 1080i/60;

HD SDI::::.1080i/50; 1080i/59.9; 1080i/60;

                              1080P/25; 1080P/29.9; 1080P/30

                              1080PsF/25; 1080PsF/29.9; 1080PsF/30

                              1035i/59.9; 1035i/60

                              720P/50; 720P/59.9; 720P/60;

SD SDI:::::576i/50;

                                480i/60



Выход 3G/HD/SD SDI /ASI мониторный электрический:

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800 мВ +10%.

Разъемы

HD BNC

Время нарастания и спада

270 пс номинал для HD,  700 пс номинал для SD





Внешняя линия управления:

- сеть дистанционного управления ETHERNET

- протокол TCP/IP

- скорость обмена 10/100 Мбит/с

- порт 10004

Габаритные размеры:

ширина - 482 мм;  высота - 44 мм;  глубина - 354 мм.

Потребление:  не более 35Вт.

Диапазон рабочих температур:  от 5 до 45оС.



Общее устройство





Коммутатор состоит из корпуса 1U, в который входят коммутационная матрица, два блока питания, центральный процессор и входные/выходные SFP слоты. Количество SFP слотов - 32. В качестве входных и выходных модулей используются сменные электрические и оптические SFP модули (двухканальные), которые можно устанавливать в любой комбинации, как по входу, так и по выходу.

Внешний вид задней панели коммутатора PSOE-3232-3G представлен на рисунках ниже (условное обозначение):





Внешний вид задней панели





Вид задней панели SFP модулей





На задней панели коммутатора расположены:

  • разъёмы питания '~220V' для основного и резервного блоков питания (POWER)
    с соответствующими предохранителями и тумблерами включения;

  • слоты для размещения входных (INPUT) и выходных (OUT) SFP модулей;

  • выход SDI для мониторинга выходов коммутатора.

  • выход HDMI для мониторинга выходов коммутатора.

  • разъемы RJ-45 для подключения сети дистанционного управления 10/100 BaseT Ethernet.





Cтруктурная схема коммутатора PSOE-3232



где:

RECLOCK - восстановление тактовой частоты (reclocking)

VU METR & OSD - измеритель уровня вложенного звука и наложение графического индикатора на изображение.







Общее сведения о системе управления



Управление коммутатором может осуществляться от выносных дистанционных пультов управления и/или от ЭВМ, как отдельно, так и одновременно. Для этого коммутаторы и все источники управления должны быть подключены к сети Ethernet.

В зависимости от назначения дистанционные пульты управления могут быть:

·       универсальные X-Y пульты

·       пульты на несколько назначений (multi bus)

·       пульты на одно назначение (single bus)

Возможные варианты пультов приведены в таблице:



Универсальные X-Y пульты

до 999

до 999

до 999

до 999

X-Y универсальный дистанционный пульт

X-Y универсальный дистанционный пульт

PRR-1000

PRR-1000-2

2U

2U

Пульт на несколько назначений ('MULTI BUS') с независимым управлением каждым назначением

32

32

32

32

32

32

32

32

16

8

4

2

Дистанционный пульт

Дистанционный пульт

Дистанционный пульт

Дистанционный пульт

Дистанционный пульт

Дистанционный пульт

PRR-3232

PRR-3232P*

PRR-3216P*

PRR-3208

PRR-3204

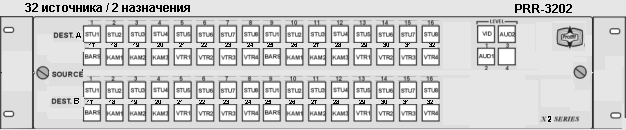

PRR-3202

2U

3U

3U

2U

2U

2U

Пульты на одно назначение ('SINGLE BUS')

32

32

32

1

1

1

Дистанционный пульт

Дистанционный пульт

Дистанционный пульт

PRR-3201M

PRR-3201

PRR-3201PM

2U

1U

3U

* увеличенные кнопки (18х18мм)



Отображение параметров коммутатора и конфигурация HDMI выхода





На переднем срезе платы коммутационной матрицы находятся органы индикации и управления.



Вид спереди с откинутой крышкой





Индикация



В блоке предусмотрены следующие  светодиодные индикаторы состояния мониторного канала:

INP .. зажигание светодиода означает, что на входе мониторного канала присутствует SDI сигнал;

AUD DET: зажигание светодиода означает, что на входе мониторного канала присутствует SDI сигнал с введенным звуком;

REF:::. зажигание светодиода означает, что на входе REF  коммутатора присутствует опорный синхросигнал.

HD/3G::. зажигание светодиода означает, что на входе мониторного канала присутствует сигнал со скоростью 1.485Gb/s (HD) либо 2.95 Gb/s (3G) . Отсутствие свечения означает, что на входе мониторного канала скорость сигнала 270Mb/s(SD).



В блоке предусмотрены  светодиодные индикаторы состояния вентиляторов, блоков питания, температурного режима и  напряжений питаний.

Они расположены в правой части коммутатора и отображают (слева направо):

FANS: зажигание светодиода означает, что оба вентилятора работают нормально.

Мигание светодиода означает, что один либо оба вентилятора неисправны.

Следует заменить неисправный вентилятор.

Внимание: После замены вентилятора флаг неисправности сбросится только после выключения питания.

tºC: зажигание светодиода означает, что температура внутри корпуса не превышает 65ºC.

Мигание светодиода означает, что температура внутри корпуса превышает 65ºC.

PS: зажигание светодиода означает, что оба блока питания (POWER SUPPLY 1, POWER SUPPLY 2) работоспособны.

Условия работоспособности:

  • напряжение питания находится в пределах (12 + 0.5) V.

  • ток потребления не превышает 4.5 A.

  • число оборотов вентилятора блока питания не ниже 4500 об./мин., при  норме 9000 об./мин.

Мигание светодиода означает, что хотя бы один из  вышеперечисленных параметров находится вне допустимых пределов.

PG(1..7).. семь светодиодов, отображающих состояние шин питания платы коммутатора. Зажигание светодиода означает, что соответствующая шина питания исправна.

Мигание светодиода означает, что соответствующая шина питания неисправна.





Управление и конфигурация



Выбор возможных режимов осуществляется через меню на графическом дисплее.

Все меню разделено на страницы. Выбор страниц производится кнопкой MODE, а изменение выбранных параметров - кнопками UP и DOWN.



           Страница статуса

Отображение стандарта сигнала на входе HDMI кодера и наличия групп вложенного аудио.



Верхняя строчка. Отображение стандарта

Возможные варианты:

3G Level A HD SDI

3G-A 1080p/50;  3G-A 1080p/59.94;  3G-A 1080p/60;  3G-A 1080p/24;  3G-A 1080p/23.98;

3G-A 1080I/50;  3G-A 1080I/59.94;  3G-A 1080I/60;

3G-A 720p/50; 3G-A 720p/60;3G-A 720p/59.94;3G-A 720p/25;3G-A 720p/24;  3G-A 720p/23.98

3G Level B HD SDI

3G-B 1080i/50, 60, 59.94; 3G-B 1080p/50, 60, 59.94:на индикаторе 3G-B 1080/50, 60, 59.94 соотв.

3G-B 1080PsF/25, 30, 29.97:::::::::...:на индикаторе 3G-B 1080/50, 60, 59.94 соотв.

3G-B 1080p/30; 3G-B 1080p/29.97; 3G-B 1080p/25; 3G-B 1080p/24; 3G-B 1080p/23.98;

3G-B 1080 PsF/24; 3G-B 1080 PsF/23.98

HD SDI

1080i/50;  1080i/60;  1080i/59.94;

1080p/25; 1080p/25-EM; 1080p/30; 1080p/29.97; 1080p/24; 1080p/24-EM; 1080p/23.98;
1080p/23.98-EM;

1080PsF/25-EM; 1080PsF/24; 1080PsF/24-EM; 1080PsF/23.98; 1080PsF/23.98-EM;

1920x1035i/59.94

720p/50;  720p/50-EM;  720p/60;  720p/60-EM;  720p/59.94;  720p/59.94-EM; 720p/25;  720p/25-EM; 720p/30;  720p/30-EM;  720p/29.97; 720p/29.97-EM;  720p/24;  720p/24-EM; 720p/23.98; 720p/23.98-EM

SD SDI

625i/50; 525i/59.9



Нижняя строчка.  Отображение наличия групп вложенного аудио.

В случае наличия группы в соответствующих скобках зажигается ее номер.

GR[1][2][3][4] - присутствует аудио во всех четырех группах

GR[1][-][-][-] - присутствует аудио только в первой группе



Страница 1.  'VU METER 1'

Вкл./Выкл.  первого измерителя уровня.

Кнопками UP и DOWN наложить на изображение (ON) или удалить (OFF) первый индикатор уровня звука.



Страница 2.  'IND1 ASSIGN'

Выбор аудио группы для отображения на первом измерителе уровня.

Кнопками UP и DOWN выбрать номер группы.

Возможные варианты:

GROUP 1/ GROUP 2/ GROUP 3/ GROUP 4



Страница 3.  'IND1 POS'

Выбор положения по горизонтали первого измерителя уровня.

Кнопками UP и DOWN выбрать требуемое положение измерителя на экране монитора.



Страница 4.  'VU METER 2'

Вкл./Выкл второго измерителя уровня.

Кнопками UP и DOWN наложить на изображение (ON) или удалить (OFF) второй индикатор уровня звука.



Страница 5.  'IND2 ASSIGN'

Выбор аудио группы для отображения на втором измерителе уровня.

Кнопками UP и DOWN выбрать номер группы.

Возможные варианты:

GROUP 1/ GROUP 2/ GROUP 3/ GROUP 4



Страница 6.  'IND2 POS'

Выбор положения по горизонтали второго измерителя уровня.

Кнопками UP и DOWN выбрать требуемое положение измерителя на экране монитора.



Страница 7.  'VU METER SCALE'

Выбор типа шкалы измерителя уровня.

Кнопками UP и DOWN выбрать тип шкалы.

Возможные варианты:

DBFS - выравнивание по EBU, то есть ØDBFS соответствует +18 dBU.

DBU - квази-аналоговая, то есть Ø dBU соответствует 0,775 Vrms .



Страница 8.  'VU REF DBFS'

Выбор номинального уровня звука для VU измерителя со шкалой типа DBFS.

Кнопками UP и DOWN выбрать значение номинального уровня, при превышении которого цвет индикатора становиться красным.

Возможные варианты:

0, -1,-2,-3,-4,-5,-6,-7,-8,-9,-10,-12,-14,-16,-18,-20,-22,-24,-26,-30 DBFS



Страница 9.  'VU REF DBU'

Выбор номинального уровня звука для VU измерителя со шкалой типа DBU.

Кнопками UP и DOWN выбрать значение номинального уровня, при превышении которого цвет индикатора становиться красным.

Возможные варианты:

+9, +8, +7, +6, +5, +4, +3, +2, +1, +0, -1,-2,-3,-4,-5,-6,-8,-10,-12,-14,-16 DBU



Страница 10. ' OSD POSIT'

Выбор расположения графической информации на  мониторном HDMI выходе.

Пояснение:  На  изображение на мониторном HDMI выходе наложена графическая информация (OSD) о контролируемом маршруте(контролируемый выход и подключенный к нему вход),например:

OUT 012::.контролируется двенадцатый выход

    IN 028::.к нему подключен двадцать восьмой вход

Положение OSD на мониторе можно выбрать из возможных девяти позиций:

-верхний левый, центральный, правый

-центральный левый, центральный, правый

-нижний левый, центральный, правый

Кнопками UP и DOWN выбрать желаемое положение OSD (OSD POSIT 1..9)





Страница 11. ' 3G-B Stream'

Выбор потока ?1 или ?2 для HDMI мониторинга.

Пояснение: В сигнале типа 3G Level B передаются два потока (?1и ?2) со скоростью 1.485 Gb/s каждый.

Кнопками UP и DOWN выбрать поток ?1 (Stream 1) или поток ?2 (Stream 2) для мониторинга на HDMI выходе.



Страница 12. ' REF'

Отображение наличие и стандарт входного сигнала, поданного на REF.

Возможные варианты:

LOSS (потеря),  625i/50,  525i/59.9,  625p/50,  525p/59.9,

 1080i,  720p,  1080pUnknown (неизвестный).



Страница 13. ' PS MONITOR'

Разрешение звуковой сигнализации при неисправности блоков питания.

Кнопками UP и DOWN выбрать требуемый режим.

Возможные варианты:

OFF::::: звуковая сигнализация запрещена

PS1:::::. звуковая сигнализация разрешена для первого блока питания

PS2:::::. звуковая сигнализация разрешена для второго блока питания (крайний справа)

PS1 and PS2:.. звуковая сигнализация разрешена для обоих блоков питания



Страница 14. ' PS1(V/A/FAN)'

Отображение параметров первого  блока питания.



На данной странице отображается значение напряжения, величина тока, отбираемая коммутатором от источника питания 'POWER 1' (левый, вид спереди) и количество оборотов его вентилятора в минуту.



Страница 15. ' PS2(V/A/FAN)'

Отображение параметров второго блока питания.



На данной странице отображается значение напряжения, величина тока, отбираемая коммутатором от источника питания 'POWER 2' (правый, вид спереди) и количество оборотов его вентилятора в минуту.





Страница 16. ' Temperature'

На данной странице отображается температура внутри корпуса коммутатора.



Страница 17. ' FRONTAL FANS'

На данной странице отображается  состояние вентиляторов, размещенных на фронтальном срезе платы коммутатора (левый и правый вентиляторы). Для доступа к ним необходимо откинуть фронтальную лицевую панель.

Вентиляторы работают в адаптивном режиме. Количество оборотов вентилятора меняется в зависимости от температуры внутри корпуса. При температуре ниже +25ºC вентиляторы не вращаются.



Возможные варианты:

FANS  OK:::::.(вентиляторы исправны)

FANS  FAULT:::.(один или оба вентилятора не исправны)





Страница 17. ' IP address'

Отображение IP адреса коммутатора в сети Ethernet.

На данной странице отображается IP адрес коммутатора, который может быть изменен с помощью программы profitt_di.exe, имеющейся в комплекте поставки коммутатора на CD диске.



Страница 18. ' Port'

Отображение номера порта для управления коммутатором по сети Ethernet.

Номер порта 10004 является фиксированным и не может быть изменен.



Страница 19. ' Firmware'

Название блока и версия программного обеспечения.

PSOE-3232 vX.X









^Наверх
