Датчик температуры с интерфейсом RS-485 PTC-095



Датчик температуры с интерфейсом RS-485 ( шифр PTC-095 ) предназначен для измерения температуры и передачи измеренного значения по сети RS-485.

Устройство состоит из блока интерфейса RS-485 и подсоединенного к нему выносного измерителя температуры.



Технические данные

Измеритель температуры

  • Диапазон измеряемых температур: от -55 до +85 о С

  • Кабель для подключения выносного измерителя температуры к блоку интерфейса RS -485 - не более 30 м

  • Габаритные размеры: длина - 30 мм; диаметр - 14 мм.

Блок интерфейса RS-485

Линия управления внутренней локальной сети - последовательный двунаправленный канал стандарта RS-485:

  • скорость передачи - 9600 бит/сек;

  • формат данных - 11 бит (1 - стартовый, 8 - информационных, 1 - программируемый, 1 - стоповый) в режиме полудуплекса;

  • длина линии управления - не более 100 м.

  • количество передатчиков на линии - не более 31.

Питание блока - 9В постоянного тока.

Потребляемая мощность - не более 1 Вт.

Диапазон рабочих температур - от 0 до +45 о С.

Габаритные размеры: 27х81х93 мм.

Масса (с сетевым адаптером) - не более 1 кг.



Общее устройство и система управления

Датчик температуры представляет собой блок интерфейса RS-485, используемый в настольном варианте, к которому при помощи кабеля (рис.1) подключен измеритель температуры. Измеритель температуры реализован на основе полупроводникового прибора DS 1820 с 1- WIRE интерфейсом.

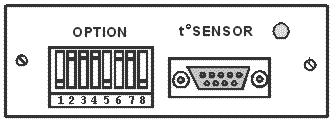

На лицевой панели блока интерфейса расположены органы управления и индикации.





  • разъем ' t о SENSOR ' для подключения выносного измерителя температуры;

  • светодиод - для индикации получения данных от измерителя температуры;

  • переключатель " OPTION " для определения адреса интерфейса в локальной сети 'RS-485'.

На задней панели блока интерфейса  расположены:





  • разъем питания '9V DC'

  • два разъема 'RS-485' локальной сети управления;

  • светодиод - для индикации работы интерфейса в сети RS -485;

  • кнопка " RESET " для аварийного сброса процессора.

Передача измеренного значения температуры осуществляется по последовательному двунаправленному каналу стандарта RS-485. Если суммарная длина линии управления достаточно велика, на оконечных устройствах сети можно включить терминатор 120 Ом.

Все устройства объединяются в сеть RS-485 на основе описанной выше линии управления . Каждое устройство в сети имеет свой уникальный системный адрес. Общение между устройствами в этой системе осуществляется по разработанному фирмой "ПРОФИТТ" протоколу.

Кроме того, если в этой сети необходимо также осуществлять управление от ЭВМ или какого-либо другого устройства по последовательному каналу стандарта RS-232, то в составе сети необходимо иметь блок преобразования интерфейсов (PIC-094), который передает команды управления от ЭВМ или другого источника команд в сеть RS-485.

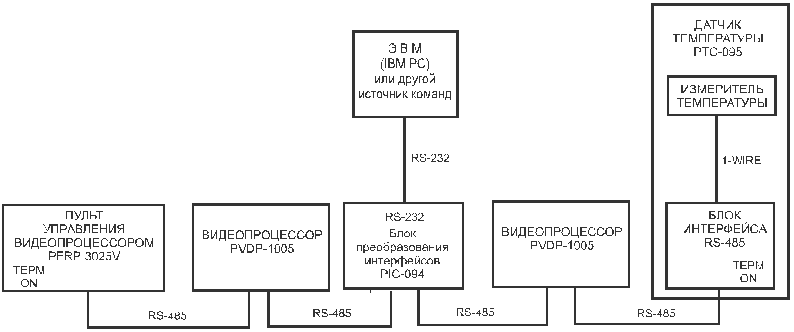

Пример схемы объединения устройств в сеть (расположение устройств в сети произвольное)



Конструкция

Конструктивно датчик температуры выполнен в виде переносного прибора с размерами 27х81х93 мм. Для доступа к плате необходимо снять верхнюю крышку блока.

Выносной измеритель температуры смонтирован в корпусе разъема PC 4 TB . Конструкция измерителя обеспечивает его эксплуатацию вне помещений на открытом воздухе при температурах от -50 о С до +50 о С. Кабель подключения снабжен фланцем, упрощающим крепление измерителя.
