Серия X1
Коммутаторы аналоговых видео, HD/SD SDI, ASI  и  звуковых  сигналов



Коммутаторы Серии Х1 предназначены для коммутации до 64 входных аналоговых видео, HD SD SDI, ASI и аудио одно- и многоканальных сигналов на одну выходную линию. Коммутаторы в зависимости от количества входных линий могут выпускаться в модификациях, указанных в таблице:



Принятые сокращения:
V - видео композитный
YUV (RGB) - видео компонентный
YC - S-VHS
А - аудио моно
АА - аудио двухканальный
D -
цифровой SDI

HD/SD SDI/ ASI   -  видео SD/HD SDI или цифровой поток DVB-ASI



Число входов Число выходов Виды коммутируемых сигналов Шифр Высота корпуса U
    Видео Аудио   (U=44,5 мм)
4 1 V PVS-0401V-N 1U
4 1 AA PSS-0401AA-N 1U
4 1 V AA PVSS-0401VAA-N 1U
4 1 HD/SD SDI/ ASI PVS-0401HDSI-N 1U
4 1 HD/SD SDI/ ASI AA PVSS-0401HDSIAA-N 1U
8 1 V PVS-0801V-N 1U
8 1 AA PSS-0801AA-N 1U
8 1 V AA PVSS-0801VAA-N 1U
8 1 HD/SD SDI/ ASI PVS-0801HDSI-N 1U
8 1 HD/SD SDI/ ASI AA PVSS-0801HDSIAA-N 1U
16 1 V PVS-1601V-N 1U
16 1 AA PSS-1601AA-N 1U
16 1 V AA PVSS-1601VAA-N 1U
16 1 HD/SD SDI/ ASI PVS-1601HDSI-N 1U
16 1 HD/SD SDI/ ASI AA PVSS-1601HDSIAA-N 1U
32 1 V PVS-3201V-N 1U
32 1 A PSS-3201A-N 1U
32 1 AA PSS-3201AA-N 1U
32 1 HD/SD SDI/ ASI PVS-3201HDSI-N 1U
64 1 V PVS-6401V-N 2U
64 1 A PSS-6401A-N 1U
64 1 AA PSS-6401AA-N 2U
64 1 HD/SD SDI/ ASI PVS-6401HDSI-N 2U
Панели и пульты управления для коммутаторов Серии X1
4 1

Дистанционный пульт
Местная  панель

  PRR-0401-NE
PRL-0401
1U
8 1

Дистанционный пульт
Местная  панель

  PRR-0801-NE
PRL-0801
1U
16 1

Дистанционный пульт
Местная  панель

  PRR-1601-NE
PRL-1601
1U
32 1

Дистанционный пульт
Местная  панель

  PRR-3201-NE
PRL-3201
1U
1U
64 1

Дистанционный пульт

Дистанционный пульт

  PRR-6401-NE 3U
до 999 1

Универсальный пульт (одна  панель управления и один  интерфейс RS485)

  PRR-1000-NE 1U
до 999 1

Универсальный пульт (две панели управления и два интерфейса RS485)

  PRR-1000-2-NE 2U



При заказе коммутатора с управлением по сети Ethernet  в шифре коммутатора и пульта управления через дефис добавляется индекс 'N'  (например:  PVS-0801HDSI-N; PRR-0801-N)



При заказе коммутатора с местной панелью управления в шифре коммутатора добавляется через дефис индекс 'F'



При заказе коммутатора с местной панелью управления в шифре коммутатора добавляется через дефис индекс 'F'   (например PVSS-1601HDSIAA-F PVS-0801HDSI-N-F )





Коммутаторы 4x1, 8x1, 16х1, 32х1, 64х1

Коммутаторы 4x1, 8x1, 16х1, 32х1, 64х1 построены по единому принципу.
При числе входов 32 и более для построения компонентных коммутаторов необходимо взять требуемое количество видеокоммутаторов (по количеству компонент), объединенных по управлению.

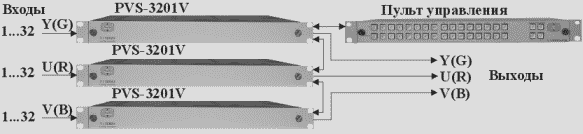

Пример построения коммутатора PVS-3201CV.


При построении коммутаторов с числом входов более 64 необходимо объединить несколько коммутаторов Серии Х1 для построения расширенного матричного поля.

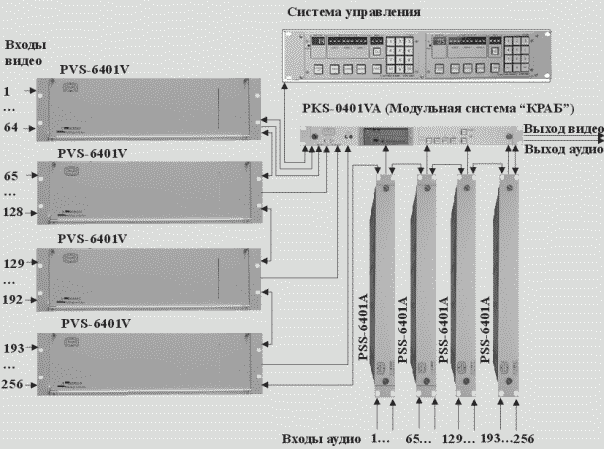

Пример построения коммутатора 256х1


ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ



Видеокоммутатор

Входные характеристики:

  • нагрузка по всем входам (75 + 0,35) Ом

  • входы закрытые/открытые (выбор джампером на плате)

  • возвратные потери >40 дБ на частоте 4,43 МГц

Выходные характеристики:

  • выходное сопротивление (75 + 0,35) Ом

  • количество выходов - 2

  • возвратные потери >40 дБ на частоте 4,43 МГц

Общие характеристики:

  • коэффициент передачи - 1+0,005

  • неравномерность АЧХ в полосе до 6 МГц - +0,05 дБ, до 30 МГц - +0,5 дБ

  • перекрестное затухание на частоте 4,43 МГц - не менее 70 дБ

  • динамический диапазон - (0 + 2,8) В

  • выброс 2T Sin2 импульса - < 0,1

  • перекос по полю - < 0,1

  • дифференциальная фаза - < 0,1 на частоте 4,43 МГц

  • дифференциальное усиление - < 0,1 на частоте 4,43 МГц

  • отношение сигнал/шум - не менее 74 дБ



Аудиокоммутатор
Входные характеристики:

  • входы симметричные

  • входное сопротивление - 15 кОм / 600 Ом (джампер на плате)

Выходные характеристики:

  • количество выходов - 2

  • выходы симметричные

  • выходное сопротивление 50 Ом

Общие характеристики:

  • коэффициент передачи - (0 + 0,1) дБ

  • выходной уровень максимальный - не менее 18 дБ

  • неравномерность АЧХ в диапазоне 30 Гц...100 кГц - не более 0,15 дБ

  • коэффициент гармоник - не более 0,01%

  • отношение сигнал/шум - не менее 90 дБ

  • перекрестное затухание в полосе частот до 20 кГц - не менее 90 дБ

Примечание: По специальному заказу возможна поставка коммутаторов с динамическим диапазоном +27 дБ.



 HD/SD SDI, ASI коммутатор


Входные характеристики:

  • поддерживаемые стандарты........

    • SMPTE 292M (HDSDI)

    • SMPTE 259M A,B,C,D ( SDI),

    • DVB/ASI

  • входное сопротивление (75+0,35) Ом;

  • возвратные потери - не менее 12 дБ до 1.5 ГГц.

  • автоматическая коррекция длины кабеля - не менее 300 м (для кабеля РК75-4);

  • разъёмы  BNC.

Выходные характеристики:

  • выходное сопротивление (75+0,35) Ом;

  • возвратные потери  -  не менее 12 дБ до 1,5 ГГц,

  • размах (800+80) мВ;

  • время нарастания и спада:  270 пс. номинал для HD,  700 пс. номинал для SD.

  • джиттер  -  менее 0.2UI (единичного интервала)

  • восстановление тактовой по каждому выходу;

  • разъёмы  BNC.

Внешняя линия управления:



Сеть RS-485 типа 'шина':

  • последовательный двунаправленный канал стандарта RS-485;

  • протокол обмена данными - 'ПРОФИТТ';

  • скорость передачи - 9600 бит/сек;

  • формат данных - 11 бит (1 - стартовый, 8 - информационных, 1 - программируемый, 1 - стоповый) в режиме полудуплекса;

  • суммарная длина линии управления - не более 300 м.

  • количество передатчиков на линии - не более 15.



Сеть RS-485 типа 'звезда' (для работы с контроллером PHUB-4002):

  • последовательный двунаправленный канал стандарта RS-485;

  • протокол обмена данными - 'ПРОФИТТ';

  • скорость передачи - 9600 бит/сек;

  • формат данных - 11 бит (1 - стартовый, 8 - информационных, 1 - программируемый, 1 - стоповый) в режиме полудуплекса;

  • длина линии связи устройства с контроллером сети RS-485 - не более 100 м;

  • количество устройств в сети при использовании одного PHUB-4002 - до 12;

  • количество устройств в сети при использовании нескольких PHUB-4002 - до 121.

Интерфейс RS-232:

  • последовательный двунаправленный канал стандарта RS-232C;

  • скорость передачи - 9600 бит/с;

  • формат данных - 10 бит (1 - стартовый, 8 - информационных, 1 - стоповый);

  • длина линии управления - не более 40 м.

Интерфейс ETHERNET:

  • протокол TCP/IP;

  • скорость обмена 10/100 Мбит/с

Интерфейс GPI (опция управления 'GPI' на заказ):

  • количество линий - 16;

  • активный уровень - логический '0' либо замыкание на 'общий'.



Габаритные размеры коммутаторов Серии Х1:

  • ширина - 482 мм;

  • высота в зависимости от модификации (см. таблицу) - 44 мм (1U) или 88 мм (2U);

  • глубина - 280 мм.

Потребление - в зависимости от модификации (см. таблицу).

Диапазон рабочих температур - от 0 до 45оС.



Общее устройство

Коммутаторы Серии Х1 в зависимости от назначения (см. таблицу) могут иметь различный состав.

На задней панели коммутаторов Серии Х1 могут быть расположены:

  • разъем питания '~220V' с предохранителем (3 А);

  • разъемы BNC для подключения входных (IN) и выходных (OUT A, OUT B) видео/SDI/ASI сигналов;

  • разъемы BNC для подачи опорного сигнала 'REF';

  • разъемы DRB-25F (розетка 25-pin) для подключения входных (IN) и выходных (OUT) звуковых сигналов;

  • разъемы RJ-45 для подключения к линии дистанционного управления RS-485, RS-232 или Ethernet;

  • переключатель 'T' для включения терминатора на оконечных устройствах линии RS-485;

  • разъем DHR-26F (розетка 26-pin) для подключения сигналов GPI  (опция управления 'GPI' на заказ).

ВНИМАНИЕ!  В HD/SD SDI коммутаторах 'OUT A' может быть в стандарте 'цифровой SDI' либо 'аналоговый PAL мониторный'. Выбор стандарта осуществляется джампером Х2 на плате, размещающейся в слоте, обслуживающем входы IN1:IN16. Аналоговый выход возможен только при SD SDI сигнале.

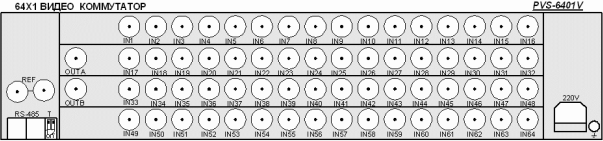

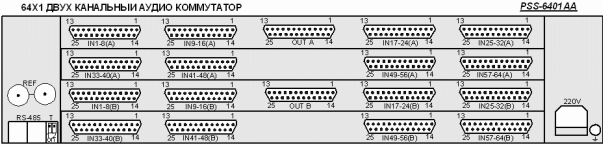

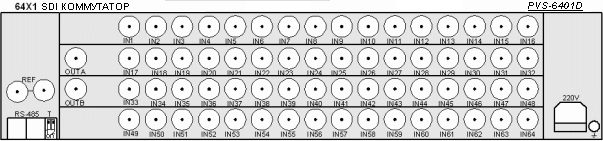

В случае управления коммутаторами по сети ETHERNET, часть задней панели коммутаторов, предназначенная для подключения внешних управляющих устройств, в зависимости от размера корпуса имеет вид, изображенный на рисунках ниже.















Система управления



Управление коммутацией, аварийная и служебная индикация осуществляется с помощью центрального процессора управления. В состав процессора управления входит плата с лицевой панелью, устанавливаемая в правой части корпуса коммутатора и задняя плата, определяющая вариант дистанционного управления коммутатором. С помощью кнопок и индикаторов, расположенных на лицевой панели процессора управления осуществляется конфигурирование коммутатора и индикация его работы.



Управление коммутатором может осуществляться

Лицевая (местная) панель управления коммутатором  (опция 'F')

Лицевые панели управления, устанавливаемые на корпуса объединенных в функциональную группу коммутаторов, осуществляют управление всеми уровнями, независимо от того, в каком из корпусов они расположены.

На лицевой панели  расположены следующие органы управления и  индикации:

  • кнопки SOURCE (источник) с соответствующими индикаторами выбора коммутируемого входа;

  • кнопки LEVEL 1,2,3,4 (уровень) с соответствующим индикатором для разрешения/запрета управления соответствующим уровнем коммутатора.
