 HD SDI эфирный микшер

       PDMX-2106N







HD SDI эфирный микшер PDMX-2106N – эфирный цифровой микшер.

Микшер предназначен для формирования эфирных программ и видеопроизводства.

Имеет шесть внешних входов HD/SD SDI, два из которых  могут использоваться как входы DSK (сигнал заполнения (Fill) и силуэтный сигнал (a-key).  Поддержка восьми каналов вложенного звука в каждом источнике, четыре   внешних звуковых стереовхода (два аналоговых и два  AES/EBU в любых сочетаниях), один внешний аналоговый стереовыход программы; маршрутизатор канальных пар.

Две независимых вставки PiP  «Картинка в картинке», режим PiP может использоваться в передачах с сурдопереводом.

Внутренний генератор видео/аудиозаставки.

Три внутренних графических канала (LOGO A, LOGO B, LOGO C). В любом канале  может присутствовать  «бегущая строка».

Дополнительная шина AUX.

Кадровые синхронизаторы по всем шести входам. Возможность управления от РС.

Синхронизация автономная или с опорным сигналом.  Сохранение телетекста и скрытых субтитров в выходном сигнале.

Совместная работа (по сети Ethernet) с метеостанцией РММ-5010 и синхронизация времени по протоколу NTP с сервером точного времени PNTP-5021.

Два ввода сетевого питания. Два блока питания с автоматическим переходом с основного на резервный (резервный блок питания – по отдельному заказу).

Дистанционный пульт управления с встроенным сенсорным экраном. На экране отображаются индикаторы уровней звуковых сигналов и меню настроек. Настройки выполняются непосредственно от пульта управления или от компьютера.

Адаптирован для студий, осуществляющих вставки региональных программ и рекламных роликов в федеральные программы.





Функциональные возможности



Видеотракт:

  • до шести внешних несинхронных входов HD/SD SDI;

  • автоматическое фазирование внешних видеосигналов  и сигналов DSK;

  • синхронизация к опорному сигналу REF IN  выходных HD/SD SDI сигналов

  • два встроенных down-конвертера (в режиме SD SDI подключаются к назначенным входам HD SDI);

  • внутренний источник видео/аудиозаставки  с загрузкой по Ethernet (вход INPUT 7);

  • внутренний источник: цветные полосы/черное поле/белое поле с возможностью его блокировки (вход INPUT 8);

  • один внешний вход DSK (устанавливается через меню), используются  входы INPUT 5 (Fill) и INPUT 6 (Key);

  • три канала внутренней графики (LOGO A,B,C),  в любом из каналов может присутствовать «бегущая строка», загрузка по Ethernet;

  • три наборные шины (программа - PGM, подготовка - PST, дополнительная - AUX);

  • три вида переходов PGM/PST, включая шторку (8 видов), с программируемыми скоростями;

  • выходы: программа  – HD/SD SDI с вложенным звуком (2), SD SDI с вложенным звуком (1), подготовка PVW (мультиэкран)  - HDMI(1), HD SDI (1), дополнительный AUX  HD/SD SDI (1);

  • режим  «Картинка в картинке» (PiP). Два независимых окна PiP. Предварительная установка местоположения, размера, соотношения сторон;

  • оперативный ввод титров c а-каналом  (DSK) с подсмотром;

  • оперативный независимый ввод трех LOGO с раздельным подсмотром;

  • возможность одновременного наложения на сигнал программы двух PiP, титров и трех LOGO;

  • возможность ввода логотипов кнопкой общего перехода TRANSITION;

  • встроенный мультиэкран в стандартf[ HDMI и HD SDI; в верхней части мультиэкрана размещаются изображения сигналов PST и PGM. Под ними расположены изображения 8-ми источников: первые 6 изображений закреплены за внешними источниками 1…6, 7-ое – изображение внутренней заставки, 8-ое – по выбору пользователя: цветные полосы/черное поле/белое поле или изображение PiP. Рядом с каждым изображением отображается индикатор уровня звукового сигнала.

  • автоматическое выключение всех LOGO из сигнала программы для назначенных входов;

  • приём  данных от метеостанции PMM-5010 и сервера точного времени PNTP-5021 по Ethernet;

  • два блока питания (резервный – по отдельному заказу) с автоматическим переходом на резервный блок питания при неисправности основного;

  • релейный обход по 1-ому входу при пропадании или выключении питания;

  • выбор формата кадра (Aspect Ratio) - для программного выхода SD SDI. Варианты форматов представлены на рис.1;

  • выбор формата кадра на выходе подготовки PRESET в режиме SD SDI (16:9 или 4:3);

  • формирование информации VBI в кадровом гасящем интервале сигнала программы в режимах:

    • пропуск  на выход сигналов VBI  ((AFD/WSS, VITC) для каждого входного сигнала;

    • замена сигнала VBI на уровень черного;

    • вставка сигнала VBI одного из источников (по выбору пользователя) в программный сигнал;

  • ·       стандарты сигналов  телетекста и скрытых субтитров (EBU Teletext) на выход OUT SD/HD SDI:

    • в режиме работы микшера в стандарте HD SDI выходных сигналов:

      • на выходах OUT HD/SD SDI стандарт дополнительных данных (ancillary data SMPTE 2031 или OP-47 SDP  соответствует входному  (проходит без изменений);

      • на  выходе SD SDI выполняется  извлечение  дополнительных данных (SMPTE 2031 или OP-47 SDP)  и их преобразование в сигнал телетекста VBI Teletext;

    • в режиме работы микшера в стандарте SD SDII выходных сигналов:

      • для источников сигналов SD SDI на двух выходах OUT HD/SD SDI стандарт дополнительных данных (ancillary data SMPTE 2031 соответствует входному  (проходит без изменений), на выходе SD SDI выполняется  извлечение  дополнительных данных SMPTE 2031  и их преобразование в сигнал телетекста VBI Teletext;

      • для источников сигналов HD SD SDI (проходят down-конвертеры) на всех трех выходах SD SDI выполняется  извлечение  дополнительных данных SMPTE 2031  и их преобразование в сигнал телетекста VBI Teletext.



Anamorphic (HD =>SD)



Extract (HD =>SD)



Letterbox (HD =>SD)





  Рис. 1. Варианты форматов ASPECT RATIO

Звуковое сопровождение

  • внутренний звуковой тракт: цифровой, 24 бит;

  • поддержка 1-ой и 2-ой групп (восемь каналов) вложенного звукового сигнала для каждого источника;

  • 4 внешних аудиосигнала (два аналоговых стерео и два AES) в любых сочетаниях;

  • выход звукового сопровождения сигнала программы (аналоговый, одна стереопара);

  • маршрутизатор звуковых сигналов: конфигурация  канальных пар звукового сигнала независимо для каждого источника (устанавливается через меню);

  • ручная регулировка на пульте управления уровней программного и подготовительного аудиоканалов с возможностью блокировки регуляторов от случайного воздействия;

  • быстрый сброс значения коэффициента усиления всех звуковых каналов в «0 dBu»;

  • четырехканальные индикаторы уровней звуковых сигналов подготовки и программы (1-ой или 2-ой группы), постоянно отображаемые на сенсорном экране пульта управления, оперативное переключение на индикаторы другой группы;

  • двухканальные индикаторы уровней звуковых сигналов программы, подготовки, шести внешних программ,  внутренней заставки и ГЦП на мультиэкране, рядом со «своими» изображениями;

  • оперативная прослушка оператором пульта (через наушники) любой звуковой стереопары программы или подготовки.

Управление устройством:

  • от настольного пульта управления PDMX-2106PM (входит в комплект поставки) по ETHERNET по протоколу PROFITT; отображение на его сенсорном экране статусов  и настроек устройства;

  • управление от компьютера, кроме регулировки уровней звуковых сигналов. (ПО управления от ПЭВМ входит в комплект поставки).

  • от настольного Пульта быстрого набора PFRP-4106 (см. Приложение F). Поставляется по отдельному заказу. Управление ETHERNET. На пульте размещено 14 кнопок:  восемь кнопок преднабора источников «1…8», кнопка «TRANS», кнопка «ONLINE» (режим прямого набора), кнопки ввода в программу сигналов «DSK» и трех логотипов «LOGO A», «LOGO B», «LOGO C».

  • по GPI через разъем «GPI». Обеспечивается до 16-ти управляющих сигналов GPI;

  • формирование 8-ми сигналов «Передача» (Tally) на отдельном разъеме «GPO».






Технические данные и характеристики



Входы/выходы видео – HD/SD SDI:

Стандарт выходного сигнала - выбирается пользователем через меню (см. табл.1):

                                                                                                                                                Таблица 1

Стандарт выходного сигнала

(выбирается пользователем через меню)

Требования к входам

SMPTE 292M (HD SDI):

1080i/50 …………50i/1920x1080(2640x1125

1080i/59.94…….. 59.94i/1920x1080(2200x1125)

1080i/60 …………60i/1920x1080(2200x1125)

1080p/25 ………..25p/1920x1080(2640x1125)

1080p/29,97 …….30p/1920x1080(2200x1125)

1080p/30 ………..30p/1920x1080(2200x1125)

720p/50 …………50p/1280x720(1980x750)

720p/59,94 ………59.94i /1280x720(1650x750)

720p/60 ………….60p/1280x720(1650x750)













Стандарт входных сигналов должен соответствовать стандарту выходного сигнала



SMPTE 259M (SD SDI):

625i/50 ……………50i/720 x 576





525i/59,94 ………59.94i/720 x 480





Допускается наличие на двух входах

сигналов  HD SDI 1080i/50; 1080p/25; 720p/50  в любых сочетаниях

Допускается наличие на двух входах

сигналов HD SDI 1080i/59,54; 1080i/60;

1080p/29,97; 1080p/30; 720p/59,94; 720p/60

 в любых сочетаниях

Входное сопротивление, разъём

75 Ом,  BNC

Автоматическая коррекция кабеля

до 100 м  (для кабеля 8281 или аналогичного)



Вход  опорного синхросигнала REF:

Вход REF

Закрытый проходной

Разъём REF INPUT

Два BNC

Входное сопротивление

> 10 кОМ



Цифровой стандарт  выходного сигнала

(устанавливается пользователем)

Поддерживаемый стандарт опорного синхросигнала REF

625i/50, 1080i/50, 1080p/25, 720p/50

BB PAL, CCVS PAL/SECAM: 625i/50

TRI LEVEL: 1080i/50, 1080p/25, 720p/50

1080i/60, 1080p/30, 720p/60

TRI LEVEL: 1080i/60, 1080p/30, 720p/60

525i/59,94, 1080i/59,94, 1080p/29,97,

720p/59,94

BB NTSC, CCVS NTSC: 525i/59,94

TRI LEVEL: 1080i/59,94, 1080p/29,97, 720p/59,94



Вход аналогового звукового сигнала:

Вид входа

симметричный, балансный

Входное сопротивление

не менее 10 кОм

Разъём

DHR-26F

Размах на входе, соответствующий 0 дБ Fs

+18дБ, +24дБ (“джампер” на плате)

Динамический диапазон

не менее 100дБ

Гармонические искажения + шум

не более 0,006%

Квантование

24 разряда, 48 кГц

Регулировка усиления по каждой стереопаре

+12/- 50 дБ



Вход цифрового звукового сигнала AES/EBU:

Вид входа

балансный, трансформаторный

Разъём

DHR-26F

Размах

(0,2 … 4,0) В

Входное сопротивление

110 Ом

Длина входного кабеля

до 100 м витой парой

Регулировка усиления по каждому входу

+12/- 50 дБ



Выход цифрового сигнала HD SDI:

Стандарт

соответствует входному

Количество выходов

PGM - два, PST – один, AUX - один

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800 мВ ±10%.

Разъемы

BNC

Время нарастания и спада

270 пс номинал для HD

Джиттер

менее 0.2UI (единичного интервала)



Выход цифрового сигнала SD SDI:

Количество  выходов

1

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

 SMPTE 259M (SDI)

Размах

800 мВ ±10%.

Время нарастания и спада

700 пс номинал для SD

   Джиттер

менее 0.2UI (единичного интервала)



Выход аналогового звукового сигнала:

Вид выхода

симметричный, балансный

Выходное сопротивление

51 Ом

Разъём

DHR-26F

Сопротивление нагрузки

не менее 600 Ом

максимальный уровень выходного сигнала (при КНИ не более 0,1 %)

18 дБ

Гармонические искажения + шум

не более 0,006%

Квантование

24 разряда, 48 кГц (внедряется 20 старших бит)

Регулировка усиления по каждой стереопаре

+/- 6 дБ



Выход HDMI с наложенным графическим индикатором уровня звука:

Поддерживаемые стандарты

1080i/50; 1080i/59.9; 1080i/60

Разъем

HDMI



Аналоговый контрольный выход на головные телефоны (разъем TRS Jack 6,3mm):

Минимально допустимое сопротивление
нагрузки

32 Ом

Максимальный размах выходного сигнала

5 В от пика до пика

Дискретная регулировка выходного уровня

от минус 6 дБ до +6 дБ с шагом 0,5 дБ

Неравномерность АЧХ в диапазоне частот
от 20 Гц до 20 кГц относительно 1 кГц

не более ±0,15 дБ

Нелинейные искажения + Шум (суммарно):
при уровне выходного сигнала 0 дБ

на нагрузке 200 Ом в полосе 20Гц…20кГц

не более 0,07%;

Различие усиления каналов стереопары

не более ±0,1 dBu

Отношение сигнал/шум

не менее 75 dBu





Технические характеристики внешней линии управления



Интерфейс ETHERNET

Протокол

TCP/IP

Скорость обмена

10/100 Мбит/с

Разъёмы

RJ-45-8/8



Характеристики сигналов GPI

Уровни

Совместимы с уровнями ТТЛ

 («Лог.1»: 2… 5,5В; «Лог.0»:  0… 0,7В).

Уровень передачи

Лог. 0

Вид сигнала*

Импульсный

Длительность импульса

Не менее 100 мсек

Входное сопротивление

10 кОм

Разъём

Розетка DB-25F

*) Допускается формирование сигнала GPI кратковременным замыканием    цепи сигнала на "общий".



Характеристики сигналов GPO

Вид сигнала

"Сухие контакты" реле, по два изолированных контакта на каждый сигнал.

Максимальная коммутируемая мощность:

30 Вт

Максимальное коммутируемое напряжение

110 В (I max=0.3A)

Максимальный коммутируемый ток

1A. (U max=30В)

Разъём

Вилка DB-25M



Потребляемая мощность (220 В, 50 Гц)  -  не более …………. 35 Вт

Диапазон рабочих температур …………………………………… от +5 до 45°С.

Габариты:

системный блок……………………………… 482х340х44 мм.

пульт управления …………………………….423х403х149 мм

Масса:

системный блок……………………………… не более 4,5 кг

пульт управления …………………………….не более 4,9 кг





Состав, устройство и работа эфирного микшера PDMX-2106N




HD SDI эфирный микшер РDМХ-2106N состоит из системного (базового) блока РDМХ-2106F и пульта управления РDМХ-2106РM. Пульт управления может устанавливаться на любую горизонтальную поверхность (с наклоном до 15 град) или встраиваться в стол в специальное “окно” в его крышке.

Системный блок выполнен в базовом 19’’ каркасе 1U. Размещается   в базовом шкафу или на столе. Рекомендуется установка блока на этаже базового шкафа, что позволяет закрепить подключаемые к нему внешние кабели, а также обеспечить необходимый тепловой режим и электробезопасность.

Два блока питания – основной и резервный (по заказу) - установлены с  левой стороны  системного блока. При выходе из строя основного блока питания произойдет автоматическое переключение на  резервный блок, что никак не отразится на качестве работы микшера даже в прямом эфире.

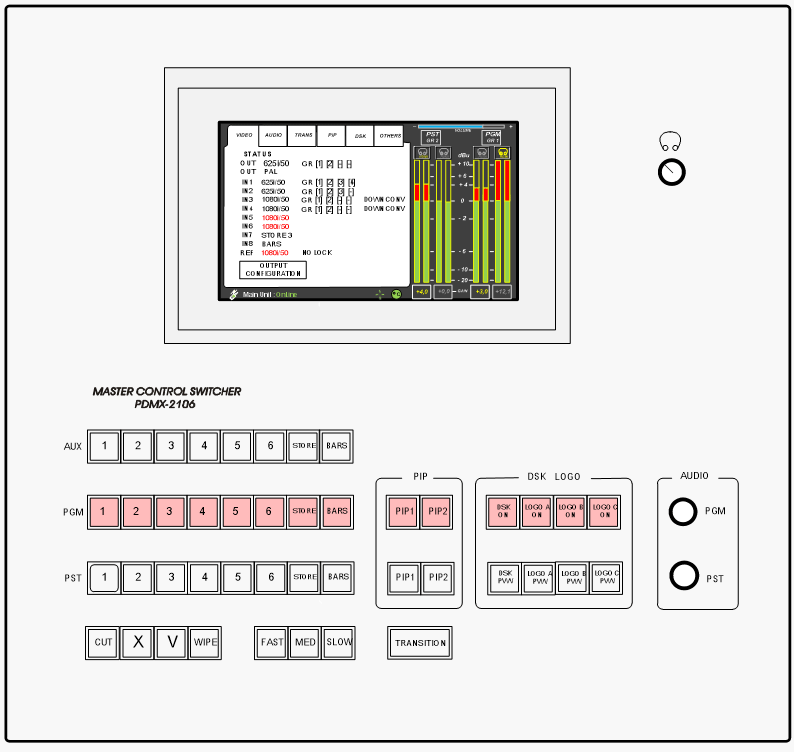

Пульт управления выполнен в конструктиве настольного исполнения размерами 425х400х158 мм. На лицевой панели установлены органы управления  микшером. Внутри корпуса размещены электронные платы  и  один или два  блока питания.

Системный блок и пульт управления соединяются двумя идентичными восьмижильными кабелями. Длина кабелей – 5 м (при заказе может быть выбрана другая длина). Один кабель всегда включается между пультом управления и системным блоком. Разъемы ETHERNET системного блока и пульта управления могут соединяться между собой или подключаться к сети ETHERNET.

Пульт управления получает сетевое питание 220В по двум отдельным трехпроводным кабелям, подключаемым каждый к своему разъему на задней стенке пульта. Такая система подключения питания (при наличии двух блоков питания) гарантирует бесперебойную работу комплекса микшера при выходе из строя любого из 4-х блоков питания - в системном блоке  или в пульте управления, а также  при аварийном переходе аппаратной на работу с другим  фидером.





Основные системы микшера



Видеотракт



На 6 видеовходов микшера сигналы поступают в стандартах (см. п.1.2.1).

Шесть внешних сигналов  и два внутренних сигнала (видеоаудио заставка и цветные полосы)  могут независимо набираться  на трех одноименных линейках: программной PROGRAM (PGM), подготовительной PRESET (PST) и дополнительной AUX. Сигнал AUX выводится на внешний разъем и используется по усмотрению пользователя. Выходы линеек PST и PGM  подаются на вход программной микшерной ступени, выполняющей переход PST/PGM. Переход может выполняться быстрым переключением (CUT), плавным X или V микшированием или шторками.

В режиме SD SDI  в тракт может быть введено до двух  источников HD SDI, включаемых через  встроенные down-конвертеры – входы назначаются через меню;

В каналы PST и PGM могут быть введены две ступени ввода изображений уменьшенного формата: PiP1 и PiP2 (Картинка в картинке). Преднабор источников на PiP1 и PiP2  выполняется независимо.

Каждый  канал PST и PGM содержит четыре последовательно включенных микшера:  микшер DSK и три микшера ввода сигналов внутренней графики LOGO A, LOGO B и LOGO C. На каждый микшер поступают сигналы заполнения и сопровождающие их силуэтные сигналы (а-key). На входы DSK сигналы подаются от внешних разъемов IN5 и IN6 , на LOGO  A, B и C – от внутренних источников графики.

Стандарт входных сигналов DSK должен строго соответствовать стандарту выходного сигнала микшера.

В подсмотровом канале DSK/LOGO оператор наблюдает сигнал подготовки с введенными в него вставками, включаемыми «своими» кнопками DSK и LOGO А, B и C в линейке PST.

DSK, LOGO A, LOGO B и LOGO C вводятся  в сигнал программы непосредственно с программной линейки независимо друг от друга.

Предусмотрен режим ввода логотипов А, B и C по команде общего перехода PST/PGM  «TRANSITION».

В канале подготовки PRESET выполняется формирование изображения «мультиэкран».                В  верхней  части  мультиэкрана размещаются  изображения сигналов PST и PGM,     в нижней части –  8 уменьшенных изображений источников микшера: шести внешних сигналов, видеозаставки и на последнем по выбору пользователя: или изображение внутреннего генератора цветных полос/черного/белого поля или изображение  PiP. Все восемь экранов пронумерованы. Надпись под экраном может редактироваться по желанию пользователя. Методика редактирования изложена в «Программном пакете формирования и загрузки внутренней графики  и  конфигурирования эфирного микшера PDMX-2106N». При работе в выходном стандарте SD SDI пользователь может выбрать соотношение сторон кадра изображений на мультиэкране – 16:9 или 4:3 в окне OTHERS меню.



Аудиотракт



Звуковое сопровождение сигналов PGM и PST и AUX формируется в виде 1-ой и 2-ой группы  вложенного звука и может через меню формироваться из:

- звуковых сигналов, вложенных в 1-ую и 2-ую группы источников HD/SD SDI в любых сочетаниях, внешних звуковых сигналов: двух аналоговых стереопар и двух цифровых сигналов AES  в любых сочетаниях (например, две аналоговых стереопары или одна аналоговая стереопара и один AES и т.п.).

- сигнала «молчание» (MUTE),

- тон-сигнала 1 кГц (TONE).

Аудиотракт в какой-то мере повторяет видеотракт. Преднабранные  сигналы PROGRAM и PRESET подаются на программный аудиомикшер. Аудиомикшер, вслед за микшером видеосигналов, может работать в режиме быстрого переключения источников или выполнять их Х или V микширование.

Все предустановки PRESET передаются в программную шину. В тракт звукового сигнала введены цифровые линии задержки, компенсирующие задержку видеотракта.

Стереосигнал PROGRAM в аналоговом виде выведен на внешний разъем.

Звуковой выход для акустического контроля расположен непосредственно в пульте управления и предназначен для прослушивания через наушники оператора.



Система синхронизации



Микшер  рассчитан на работу, как в автономном, так и в ведомом режиме - от внешнего опорного видеосигнала REF. Поддерживаемые стандарты сигнала REF в зависимости от установленного стандарта выходного сигнала представлены в п. 1.2.2.



Система управления

Управление микшером осуществляется от пульта управления по соединяющему их  отдельному кабелю и по сети Ethernet. При управлении от компьютера выполняются все функции пульта управления, за исключением  отображения индикаторов уровней звуковых сигналов (По управления от ПЭВМ входит в комплект поставки).

Обеспечивается дистанционное управление работой микшера  по сигналам GPI – выполнение перехода PROGRAM/PRESET, ввод/вывод титров  и трех логотипов.

Выполняется формирование сигналов TALLY (Передача) путем замыкания «сухих» контактов реле, закрепленных за соответствующими восемью входами.

Пользователь может изменять конфигурацию микшера в части установки основных режимов



Система питания



В системном блоке установлены один или два блока питания (второй - по отдельному заказу). Пользователь через меню должен ввести фактическое количество блоков питания.

Выключатели сети установлены на лицевой панели системного блока. На задней стенке блока установлены два  сетевых модуля с встроенными в них сетевыми разъемами для подключения внешнего питания 220В, предохранителями и фильтрами. Рядом есть клемма защитного заземления.

В  пульте управления установлены один или два блока питания (второй - по отдельному заказу).

Пульт управления имеет собственные выключатели сети. Внешнее питание 220В поступает по двум трехпроводным кабелям, подключаемым каждый к своему разъему.

Внимание! Предохранители системного блока и пульта управления размещаются в корпусах сетевых разъемов!





Конструктивное исполнение

 Микшер эфирный РDМХ-2016 состоит из системного (базового)  блока РDМХ-2106FN и пульта управления РDМХ-2106Р

Системный блок выполнен в 19’’ корпусе 1U с размерами 482 х260х44 мм..

Спереди блок закрыт лицевой панелью. На ней  с левой стороны установлено два выключателя питания, с правой стороны размещены восемь световых индикаторов. При необходимости лицевая панель легко снимается при выкручивании фиксирующих винтов.

За лицевой панелью с правой стороны расположена основная плата. Слева размещаются один или два блока питания. Для извлечения блока питания необходимо отвернуть винт справа и вытянуть блок питания за скобу.

На задней панели  установлена клемма защитного заземления.

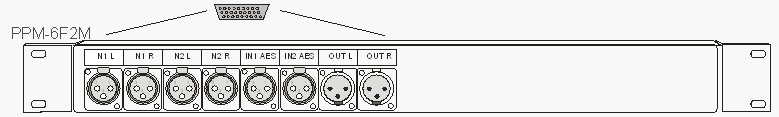

Внешние входные аудиосигналы и выходной аудиосигнал программы подключаются через переходную панель PPM-6F2M.



Пульт управления PDMX-2106PM выполнен в отдельном конструктиве с размерами  423х403х149 мм.

Пульт управления может размещаться  на столе или в специальном «окне» в крышке стола.

Пульт состоит из верхней и нижней частей. Верхняя часть представляет из себя металлическую пластину, к которой с нижней стороны прикреплена основная печатная плата с кнопочными переключателями и схемотехническими элементами.  Справа от основной платы  установлена еще одна узкая плата с тремя регуляторами звука. Платы соединяются между собой плоским кабелем.

В нижней части корпуса пульта - справа на задней стенке - установлены один или два блока питания (второй по отдельному заказу), каждый из которых подключен к  своему внешнему разъему с выключателем сети. Слева  установлены разъемы «CONTROL TO FRAME»  и   «ETHERNET».  Дно пульта свободно. На верхнюю часть пульта установлен сенсорный экран, выполненный в отдельном конструктиве. Сзади имеется разъем «джек» 6,3 мм для подключения наушников. Верхняя и нижняя части скреплены по периметру пульта боковыми винтами.











^Наверх
