Демультиплексоры-оптимизаторы Серии PDTS-3410 предназначены для демультиплексирования до 4-х потоков ASI, одного однонаправленного канала данных RS422 и до 6-ти GPI из одного потока STM1(155 Mb/s ). В устройстве использован принцип извлечения полезного( payload ) контента и восстановления исходных потоков ASI .

Возможны следующие модели изделий :

На оптическом входе применен SFP модуль, который позволяет производить замену фотоприемника, не выключая устройство. Кроме того, он позволяет получить информацию о входной оптической мощности.

Модели PDTS-3410A и PDTS-3410SA имеют повышенную чувствительность ( применен SFP модуль с APD фотодиодом ).

Демультиплексоры-оптимизаторы серии PDTS-3410 входят в модульную систему " PROFLEX " и размещаются в корпусах 1 U или 3 U этой системы. В корпусе 1 U блоки располагаются горизонтально, в корпусе 3U – вертикально.

Демультиплексоры-оптимизаторы серии PDTS-3410 предназначены для совместной работы с мультиплексорами-оптимизаторами серии PMTS-3401( CW ##).

Возможности демультиплексоров-оптимизаторов серии PDTS-3410 :

• демультиплексирование до 4-х потоков ASI, одного канала RS422 и до 6-ти GPI из потока STM1 ;

• основной и резервный оптический или электрический входы STM1 ;

• индикация наличия потока STM1 на основном и резервном входах;

• ручной или автоматический переход на резерв при пропадании основного канала и возвращение на основной канал при его восстановлении;

• индикация используемой линии (основная или резервная) ;

• индикация об ошибке в потоке STM1 за последнюю минуту/час;

• мониторный выход для контроля выходных потоков ASI ;

• индикация наличия во входном потоке STM1 вложенных каналов ASI ;

• отображение скорости UART;

• отображение полезной загрузки (payload ) каждого из каналов ASI (доступно только при использовании программы управления и мониторинга PROFLEX ) ;

• маршрутизатор выходов, т.е.возможность подачи на любой физический разъем ASI любого из передаваемых ASI каналов;

• SFP модуль на оптическом входе;

• версии с повышенной чувствительностью (APD фотодиод);

• мониторинг входной оптической мощности на основном и резервном входах в реальном времени;

Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.

Технические данные и характеристики

Оптический вход:

Электрический вход:

Выход ASI :

Выход мониторный электрический ASI :

Выходы GPO :

Выход данных RS-422 :

Общее устройство и принцип действия

Демультиплексор-оптимизатор – это устройство модульной системы " PROFLEX ", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы.

Демультиплексор-оптимизатор в своём составе один фронтальный ( F ) и один задний ( R ) модули системы " PROFLEX ":

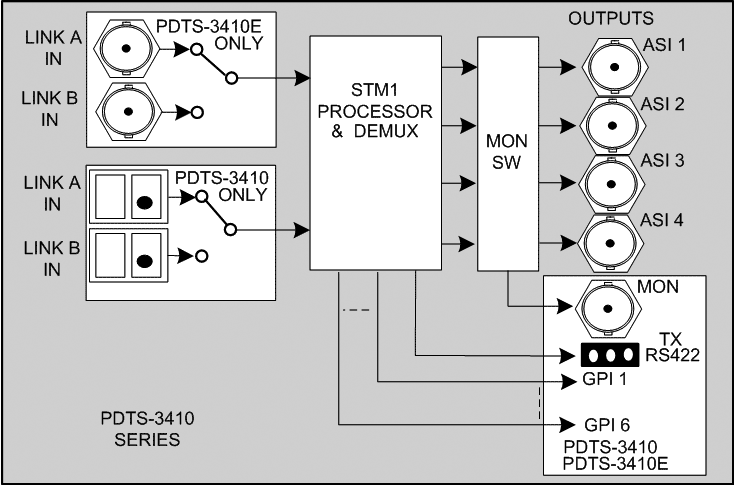

Структурная схема демультиплексоров-оптимизаторов Серии PDTS-3410.

Демультиплексоры серии PDTS-3410 в зависимости от модели могут иметь оптические либо электрические основной и резервный входы. При пропадании сигнала основной линии (LINK A) происходит автоматический переход на резервный канал (LINK B ). При восстановлении основной линии осуществляется обратный переход. Переход на резервный канал и обратно может быть произведен и в ручном режиме.

Сигнал с выхода аварийного коммутатора поступает на процессор потока STM1, где происходит извлечение данных и их дальнейшее демультиплексирование с восстановлением исходных потоков ASI.

Коммутатор позволяет осуществить контроль любого из выходных ASI сигналов на выходном разъеме MON (доступно только в моделях PDTS-3410 и PDTS-3410E ).

Данные RS422 и GPI сигналы извлекаются и поступают на внешние разъемы (доступно только в моделях PDTS-3410 и PDTS-3410E ).

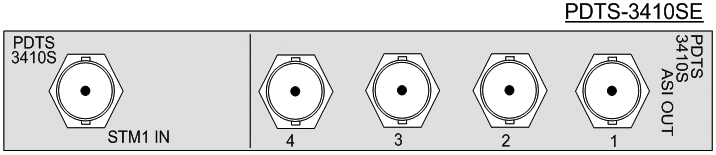

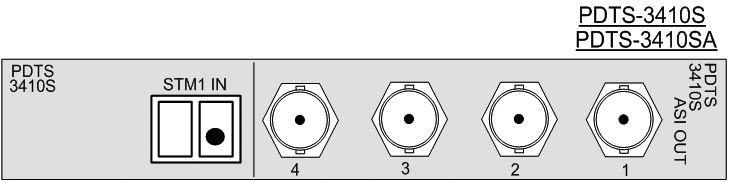

Внешние разъёмы де мультиплексоров серии PDTS-3410

Конструкция

“Горячая” замена SFP модуля

SFP модуль представляет собой законченный мини блок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока. Внутри модуля находится фотоприемник с усилителем и схема контроля за входной оптической мощностью.

В случае выхода из строя SFP модуля его можно легко заменить. Для этого необходимо потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.

Управление от ПЭВМ
