Оптические системы управления удаленными камерами
> PFC-11 /PFB-12
|
Гибридный камерный канал с
питанием камеры от базовой станции.
Серия
PFC-11
/PFB-12
|
Устройства серий PFC-11/PFB-12
позволяют организовать волоконно-оптический камерный канал для связи удаленной
камеры с базовой станцией, с возможностью управления роботизированными
объектами, посредством гибридного кабеля. Питание камеры и камерного
адаптера PFC-11 осуществляется от базовой станции по гибридному кабелю (два
волокна + два или четыре медных провода). Питание камеры осуществляется через
разъем V-Mount, который
расположен на корпусе камерного адаптера PFC-11. Эти устройства работают всегда
в паре. Устройство серии PFC-11 [камерный адаптер (CA)]
через разъем V-Mount
крепится на камеру, а устройство серии PFB-12 [базовая станция (BS)]
размещается на ПТС.
Возможности системы
-
Питание камеры и камерного адаптера PFC-11
осуществляется от базовой станции
-
Мощность питания
для камеры 12V@60W
(мощность может быть увеличена-запрос на
info@profitt.ru)
-
Питание камеры осуществляется через систему крепления
V-Mount.
-
Гибридный кабель….два волокна + два или четыре медных
провода
-
Двунаправленная
передача 3G/HD
SDI
-
Передача от камеры
четырех каналов звука и их выход на
BS
(линейные аналоговые входы/выходы или два входа/выхода AES/EBU)
-
Передача от
BS
к камерному адаптеру канала аудио(линейные аналоговые вход/выход)
-
Линия
Intercom
-
Микрофонный
или линейный вход, телефонный или линейный выход (CA)
PFC-11
-
Линейный
вход, линейный выход (BS)
PFB-12
-
Три независимых
порта двусторонней передачи данных со скоростью до 115200 Бод
-
RS-232,
RS-422, RS-485, RS-485/2WIRE …...порт
1
-
RS-232,
RS-422, RS-485, RS-485/2WIRE……порт
2
-
LANC…………………………………………...порт
3
-
Выбор типа интерфейса
(порт 1, 2) определяется контактами на разъеме
DATA
-
Передача от
BS PFB-12
двух сигналов TALLY,
выход TALLY
на CA (реле, ”сухой” контакт) PFC-11;
-
100/1000
Ethernet
линия со встроенным двухпортовым свичем
Состав пары устройств:
Табл.1
|
1GbE |
Hybrid |
Camera
Adapter |
Base Station
PFB-12-E-xx |
Tx Power,dBm |
Rx Power,dBm
|
|
Состав |
|
Yes |
2+2(4) |
PFC-11-E-VM-xx |
PFB-02-E-2F-15 |
PMX0121-xx |
0..-5 |
-3..-20 |
|
|
|
|
|
|
|
|
VM
–камерный адаптер с системой крепления
V-Mount
для питания камеры.
xx
– тип гибридного разъема
Возможные типы гибридных разъемов:
|
Производитель |
Камерный
Адаптера
PFC-11 |
Базовая станция
PFB-12 |
|
LEMO (индекс
LEMO) |
FXW
type |
EDW
type |
|
OpticalCON DUO Neutrik (индекс
OPTD) |
N02-4FDW-1-A |
N02-4FDW-1-A |
|
Другой |
По согласованию |

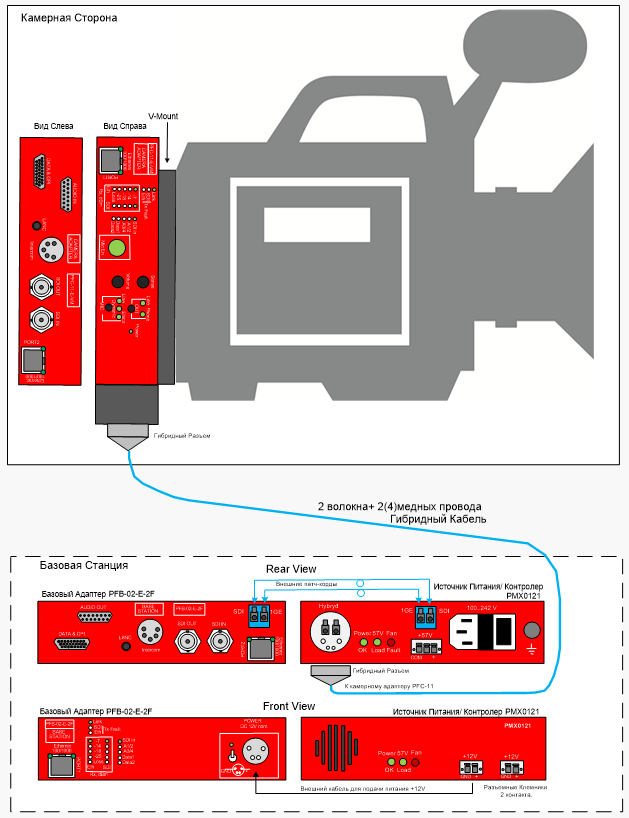

Структурная схемы
устройства.

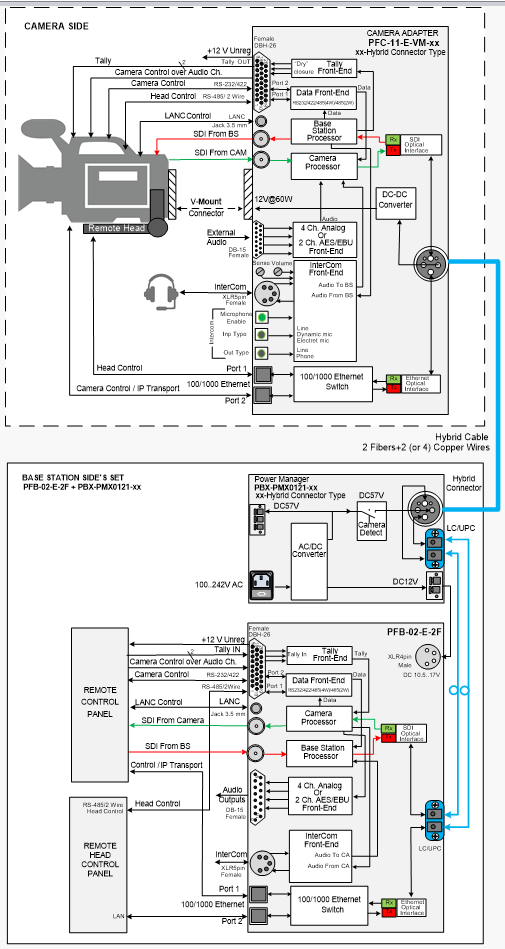

Функциональная схема.
Система питания гибридного камерного канала.
Питание как базовой станции, так и камеры и камерного адаптера осуществляется от
одного источника питания/контроллера PMX0121-xx.

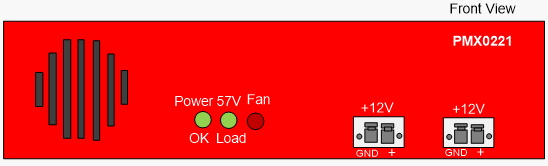

Устройство PMX0121-xx
устанавливается на базовой станции.
Структурная схема системы питания
Функции источника питания/контроллера
PMX0121-xx,
где хх..тип гибридного разъема

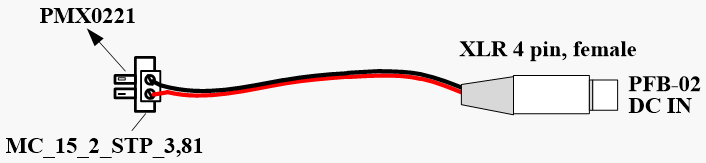

Кабель XLR4F-KL2-0.5
-
Формирует напряжение +57V
для питания удаленного камерного адаптера PFC-11-E-VM-xx
и камеры.
-
Детектирует подключение гибридного кабеля к
камерному адаптеру и разрешает подачу напряжения +57V
в гибридный кабель.
Функции камерного адаптера PFC-11-E-VM-xx
-
Преобразует входное напряжение, пришедшее по
гибридному кабелю, в напряжение +12V для питания
камеры и камерного адаптера. Питание камеры осуществляется через систему
крепления V-Mount.
Напряжение +12V для питания камеры подается сразу
после присоединения гибридного кабеля к камерному адаптеру.
Технические характеристики Камерного Адаптера серии PFC-11
Вход 3G/HD/SD
SDI INPUT (вход сигнала камеры):
|
Поддерживаемые стандарты |
SMPTE 424M/ SMPTE
425M
(3G
Level A 4:2:2):
1080p/50;
1080p/59. 94;
1080p/60.
SMPTE 292M (HD
SDI) :
1080i/50;
1080i/59. 94;
1080i/60;
1080p/23.98;
1080p/24;
1080p/25;
1080p/29. 97;
1080p/30;
720p/50 ;
720p/59.
94;
720p/60.
SMPTE 259M
(SDI):
625i/50;
525i/59.94. |
|
Количество аудио групп во входном
SDI |
SDI embed, Group 1+ Group
2 max |
|
Разъемы |
BNC |
|
Входное сопротивление |
75 Ом |
|
Автоматическая коррекция кабеля по входу
3G
HD
SD |
до 100 м (для кабеля 1694A
или аналогичного)
до 150
м
до
300 м |
Вход аналогового звукового сигнала:
|
Разъём |
DB-15F
(гнездо) |
|
Входное сопротивление |
Не менее 10 кОм |
|
Тип входа |
Вход симметричный, балансный |
|
Число аудио каналов
-3G, HD SDI
-SD SDI |
Две стереопары
Одна стереопара |
|
Динамический диапазон |
не менее 100 дБ |
|
Нелинейные искажения + шум |
не более 0,009% |
|
Цифро-аналоговое преобразование |
24 разряда |
|
Частота преобразования |
48 кГц с привязкой к видео |
Вход цифрового звукового сигнала
AES/EBU
|
Разъём |
DB-15F
(female) |
|
Тип входа |
Вход балансный, трансформаторный |
|
Число аудио каналов
-3G, HD SDI
-SD SDI |
Два
AES/EBU
Один
AES/EBU |
|
Размах |
(0,2 … 4,0)В |
|
Входное сопротивление |
110 Ом |
Выход SDI OUT (выход
сигнала от BS):
|
Количество выходов |
1
|
|
Разъёмы |
BNC |
|
Выходное сопротивление |
75 Ом |
|
Стандарт |
соответствует стандарту сигнала от
BS |
|
Выходное затухание несогласованности |
не менее 10дБ до 3ГГц |
|
Размах |
800мВ±10% |
|
Джиттер |
менее 0.2UI (единичного интервала) |
Intercom линия
|
Тип входа, переключаемый |
-Микрофонный, динамический микрофон
-Микрофонный, электретный микрофон
-линейный, номинальный уровень 0
dBu |
|
Тип выхода, переключаемый |
-Телефонный, с регулировкой громкости
-линейный, номинальный уровень 0
dBu |
|
Установка номинального уровня АРУ по
микрофонному входу (SENSE) |
-6…+2 dBu |
|
Разъем |
XLR 5 pin, NC5FAH
(female) |
Аудио канал управления камерой
|
Разъём |
DHR-26F(female) |
|
Выходное сопротивление |
<50 Ом |
|
Вид выхода |
симметричный |
|
Число аудио каналов |
Один моно |
|
Динамический диапазон по выходу,
соответствующий 0 дБ Fs |
+18дБ |
|
Динамический диапазон |
не менее 100 дБ |

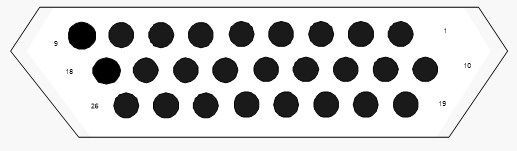

Передача Данных
|
Порт 1, тип интерфейса определяется
контактами
на разъеме
DHR-26F |
RS-232,
RS-422,
RS-485,
RS-485/2WIRE,
разъем
DHR-26F
(female) |
|
Порт 2, тип интерфейса определяется
контактами
на разъеме
DHR-26F |
RS-232, RS-422,
RS-485, RS-485/2WIRE,
разъем
DHR-26F
(female) |
|

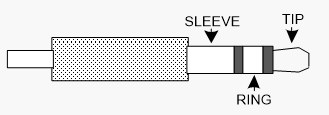

Порт 3 |
LANC, разъем
Jack 3.5 mm |
|
Скорость |
115200
Бод максимум |
Tally выход
|
Число выходных портов
Tally |
Два |
|
Тип |
Реле,
“сухой” контакт,
на
один порт
Tally
два контакта,
нормально разомкнутое |
|
Параметры коммутируемых сигналов |
-максимальная коммутируемая мощность: 10
Вт;
-максимальное коммутируемое напряжение: 100
В;
-максимальный коммутируемый ток: 0,5A. |
|
Разъем |
DHR-26F
(female) |
100/1000 Ethernet
транспорт
|
Стандарт |
IEEE
802.3i
10 Base-T,
IEEE
802.3u
100 Base-T,
IEEE
802.3ab 1000 Base-TX |
|
Разъём |
RJ-45,
двух портовый коммутатор (switch) |
|
Кабель |
UTP
кабель 5-ой категории, max
100м |
Оптические входы/выходы. Гибридный
кабель
|
Разъем |
В соотв. с Табл.2 |
|
Волокно |
Одномодовое |
|
Число волокон |
Два |
|
Входная оптическая мощность |
-3…-20
dBm |
|
Выходная оптическая мощность |
0…-5
dBm |
Питание. Гибридный кабель
|
Разъем |
В соотв. с Табл.2 |
|
Провода |
Не менее двух,
AWG16
(1.31mm2)
каждый |
|
Входное напряжение |
DC
57V max. |
|
Потребляемая мощность камерного адаптера |
Не
более 5 Вт |
|
Потребляемая камерой мощность |
Не более 60 Вт, разъем
V-Mount |
|
Допустимая длина кабеля |
В
соотв. с Рис.4 |

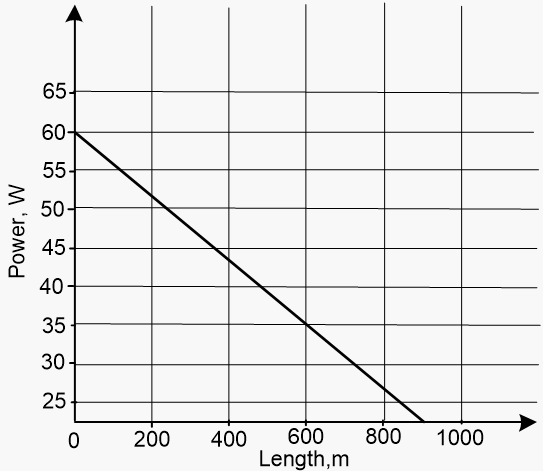

Допустимая
длина кабеля в зависимости от мощности, потребляемой камерой.
Диапазон рабочих температур окружающей среды:
от -25 до 45°С.
Время непрерывной работы: 24
часа.
Масса: не более 1 кг.

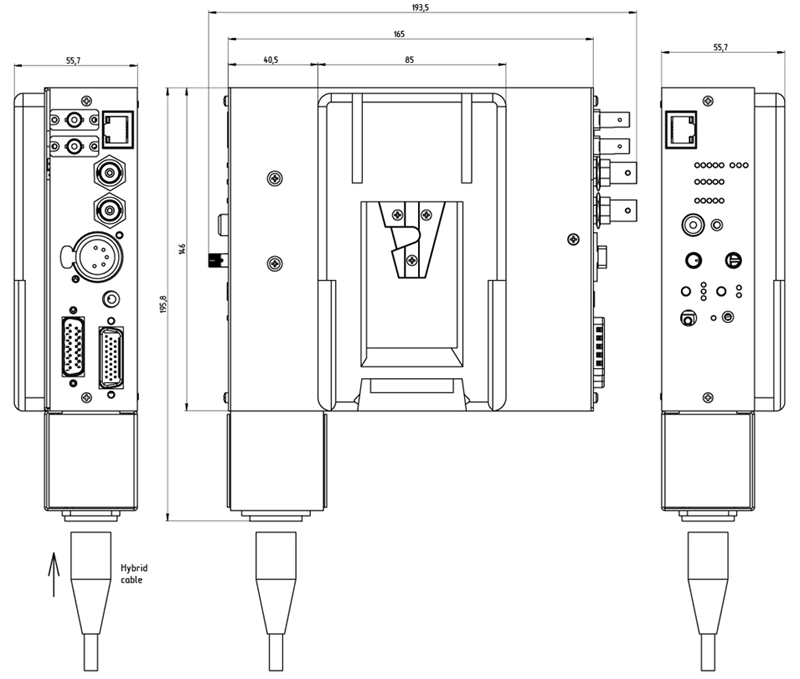

Габаритные размеры (см. Рисунок)
Габаритные размеры Камерного Адаптера PFC-11

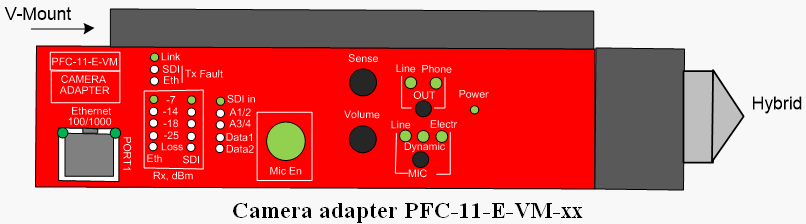

Индикация и управление
Камерного Адаптера серии PFC-11
|
Кнопка
MIC |
Выбор типа входа линии
Intercom.
Удержание кнопки не менее 3 сек. приводит к
переключению режима. |
|
Вход линии
Intercom |
Line
(линейный). LED,
зеленый
Dynamic
(динамический микрофон)
.
LED,зеленый
Electr(электретный
микрофон) . LED,
зеленый |
|
Кнопка
OUT |
Выбор типа выхода линии
Intercom.
Удержание кнопки не менее 3 сек. приводит к
переключению режима. |
|
Выход линии
Intercom |
Line
(линейный).
LED, зеленый
Phone
(телефон).LED,
зеленый |
|
Sense
.Установка номинального уровня АРУ по
микрофонному входу |
-6
dBu …+2
dBu |
|
Volume.
Регулировка громкости. |
-56
dBu …+6
dBu |
|
Кнопка
MIC EN
со встроенным зеленым
LED. |
Разрешение работы с микрофонным входом.
Два режима работы с микрофонным входом.
1.
Кратковременное нажатие разрешает
микрофонную линию (зеленый светодиод горит). Повторное нажатие отключает
микрофон.
2.
Нажав и удерживая кнопку, разрешаем работу
микрофона. Отжав кнопку отключаем микрофон. |
|
SDI in |
Наличие сигнала от камеры.
LED,
зеленый |
|
A1/2.
Каналы вводятся в третью группу. |
Уровень аудио в каналах 1 и 2 больше
-30 dBu.
LED,
зеленый |
|
A3/4.
Каналы вводятся в третью группу. |
Уровень аудио в каналах 3 и 4 больше
-30 dBu.
LED,
зеленый |
|
Data 2 |
Передача данных по порту 2.
LED,
зеленый |
|
Data
1 |
Передача данных по порту 1.
LED,
зеленый |
|
Link |
Наличие устойчивого канала связи с
BS |
|
SDI Tx Fault |
Оптическая мощность передатчика
SDI
опустилась ниже -5dB. |
|
Eth Tx Fault |
Оптическая мощность передатчика
Ethernet
опустилась ниже -5dB. |
|
Eth
-7, SDI
-7 |
Входная оптическая мощность в линии
Ethernet
и SDI
соотв. лежит в диапазоне 0..-7
dB |
|
Eth
-14, SDI
-14 |
Входная оптическая мощность в линии
Ethernet
и SDI
соотв. лежит в диапазоне -7..-14
dB |
|
Eth
-18, SDI
-18 |
Входная оптическая мощность в линии
Ethernet
и SDI
соотв. лежит в диапазоне -14..-18
dB |
|
Eth
-25, SDI
-25 |
Входная оптическая мощность в линии
Ethernet
и SDI
соотв. лежит в диапазоне -18..-25
dB |
|
Eth LOSS,
SDI LOSS
|
Оптическое излучение на входе
отсутствует или ниже порога в линии
Ethernet и
SDI
соотв. |
Распиновка разъемов Камерного
Адаптера серии PFC-11

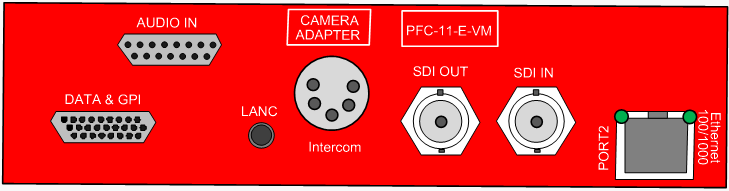

Camera adapter PFC-11-E-VM rear
panel
Табл.2
|
Рис.6. PFC-11.

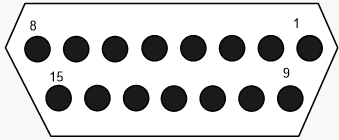

AUDIO IN (аудио
входы),
разъем
DB-15F (female)
|
Analog inputs |
AES inputs |
DB-15F |
|
Ch. 1 - |
AES1- |
1 |
|
Ch. 1 + |
AES1+ |
2 |
|
GND |
GND |
9 |
|
Ch. 2 - |
|
10 |
|
Ch. 2+ |
|
11 |
|
GND |
|
3 |
|
Ch. 3 - |
AES2- |
4 |
|
Ch.
3 + |
AES2+ |
5 |
|
GND |
GND |
12 |
|
Ch.
4 - |
|
13 |
|
Ch.
4+ |
|
14 |
|
GND |
|
6 |

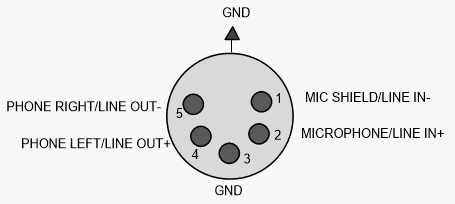

PFC-11. INTERCOM, разъем
XLR 5pin NC5FAH (female)
PFC-11. POWER, разъем
XLR 4pin NC4MAH (male)
DATA& Tally
PFC-11.
RS-232/422/485 Data, Tally, разъем DHR-26F (female)
ПОРТ 1. Требуемый интерфейс определяется контактами
14 и 5 в соотв. с табл.3:
Табл.3
|
PIN |
1 |
10 |
2 |
11 |
19 |
14(connect
to)
RS1
-232/422sel |
5(connect
to)
RS1_485(2w) |
|
RS-232 |
NC |
RX |
GND |
TX |
NC |
GND(20) |
NC |
|
RS-422/485 |
-RX1 |
+RX1 |
GND |
-TXOUT1 |
+TXOUT1 |
NC |
NC |
|
RS-485/2W |
|
|
GND |
-D(B)/1 |
+D(A)/1 |
NC |
GND(20) |
ПОРТ 2. Требуемый интерфейс определяется контактами
15 и 6 в соотв. с табл.4;
Табл.4
|
PIN |
3 |
12 |
4 |
13 |
21 |
15(connect to)
RS2
-232/422sel |
6(connect
to)
RS2_485(2w) |
|
RS-232 |
NC |
RX |
GND |
TX |
NC |
GND(22) |
NC |
|
RS-422/485 |
-RX2 |
+RX2 |
GND |
-TXOUT2 |
+TXOUT2 |
NC |
NC |
|
RS-485/2W |
|
|
GND |
-D(B)/2 |
+D(A)/2 |
NC |
GND(22) |
Tally Out + AudioOut + 12V unreg out
(см. табл.5):
Табл.5
|
Functional |
PIN |
|
TALLY1_A |
16 |
|
TALLY1_B |
7 |
|
TALLY2_A |
17 |
|
TALLY2_B |
8 |
|
Audio
Out + |
18 |
|
Audio
Out - |
9 |
|
+12V
unreg out |
25 |
|
GND |
26 |
|
NC |
23 |
|
NC |
24 |
LANC интерфейс
|
Рис.10.
LANC 3.5mm Jack
|
CAMERA ADAPTER
TIP………Data
RING……+V from Camera
SLEEVE…GND |
Технические характеристики комплекта Базовой Станции PFB-12
Комплект Базовой Станции
PFB-12 составляют:
Схема соединения комплекта приведена на Рис. 2
Технические характеристики Адаптер базовой станции PFB-02-E-2F
Вход 3G/HD/SD
SDI INPUT (вход сигнала от
BS):
|
Поддерживаемые стандарты |
SMPTE 424M/ SMPTE
425M
(3G
Level A 4:2:2):
1080p/50;
1080p/59. 94;
1080p/60.
SMPTE 292M (HD
SDI) :
1080i/50;
1080i/59. 94;
1080i/60;
1080p/23.98;
1080p/24;
1080p/25;
1080p/29. 97;
1080p/30;
720p/50 ;
720p/59.
94;
720p/60.
SMPTE 259M
(SDI):
625i/50;
525i/59.94. |
|
Количество аудио групп во входном
SDI |
SDI embed, Group 1+ Group
2 max |
|
Разъемы |
BNC |
|
Входное сопротивление |
75 Ом |
|
Автоматическая коррекция кабеля по входу
3G
HD
SD |
до 100 м (для кабеля 1694A
или аналогичного)
до 150
м
до
300 м |
Выход SDI OUT (выход
сигнала от КАМЕРЫ):
|
Количество выходов |
1
|
|
Разъёмы |
BNC |
|
Выходное сопротивление |
75 Ом |
|
Стандарт |
соответствует стандарту сигнала от
CA |
|
Выходное затухание несогласованности |
не менее 10дБ до 3ГГц |
|
Размах |
800мВ±10% |
|
Джиттер |
менее 0.2UI (единичного интервала) |
Выход аналогового звукового сигнала:
|
Разъём |
DB-15F
(female) |
|
Выходное сопротивление |
<50 Ом |
|
Вид выхода |
симметричный |
|
Число аудио каналов
-3G,
HD SDI
-SD
SDI |
Две стереопары
Одна стереопара |
|
Динамический диапазон по выходу,
соответствующий 0 дБ Fs |
+18дБ |
|
Динамический диапазон |
не менее 100 дБ |
Выход цифрового звукового сигнала
AES/EBU
|
Разъём |
DHR-26F (гнездо) |
|
Вид выхода |
симметричный, трансформаторный |
|
Число аудио каналов
-3G,
HD SDI
-SD
SDI |
Два
AES/EBU
Один
AES/EBU |
|
Размах |
3 В на нагрузке 110 Ом |
Intercom линия
|
Тип входа |
-линейный, номинальный уровень 0
dBu |
|
Тип выхода |
- линейный, номинальный уровень 0
dBu |
|
Разъем |
XLR 5 pin, NC5FAH
(female) |
Вход Аудио Канала Управления Камерой
|
Разъём |
DHR-26F
(female) |
|
Входное сопротивление |
Не менее 10 кОм |
|
Число каналов, Тип входа |
Один, Вход симметричный, балансный
|
|
Нелинейные искажения + шум |
не более 0,1% |
|
Цифро-аналоговое преобразование |
24 разряда |
|
Частота преобразования |
48 кГц с привязкой к видео |
Передача Данных
|
Порт 1, тип интерфейса определяется
контактами
на разъеме
DHR-26F |
RS-232, RS-422,
RS-485, RS-485/2WIRE,
разъем
DHR-26F
(female) |
|
Порт 2, тип интерфейса определяется
контактами
на разъеме
DHR-26F |
RS-232, RS-422,
RS-485, RS-485/2WIRE,
разъем DHR-26F
(female) |
|
Порт 3 |
LANC,
разъем
Jack 3.5
mm |
|
Скорость |
115200
Бод максимум |
Входы
Tally
|
Число входных портов
Tally |
Два |
|
Тип |
Замыкание контакта на
GND |
|
Разъем |
DHR-26F
(female) |
100/1000
Ethernet транспорт
|
Стандарт |
IEEE 802.3i 10 Base-T,
IEEE 802.3u 100
Base-T,
IEEE 802.3ab 1000 Base-TX |
|
Разъём |
RJ-45,
двух-портовый коммутатор (switch) |
|
Кабель |
UTP
кабель 5-ой категории, max
100м |
Оптические
входы/выходы
|
Разъем |
LC/UPC |
|
Волокно |
Одномодовое |
|
Число волокон |
Два |
|
Оптический бюджет |
15 dB |
|
Входная оптическая мощность |
-3…-20 dBm |
|
Выходная оптическая мощность |
0…-5
dBm |
Питание
|
Разъем |
XLR, 4 pin, NC4MAH
(male) |
|
Напряжение |
DC
10.5V…17V,
с защитой от перенапряжения и обратной полярности питания |
|
Потребляемая мощность |
Не
более 5 Вт |
Диапазон рабочих температур окружающей среды:
от -25 до 45°С.
Время непрерывной работы: 24 часа.
Габаритные размеры: 195 х146х42 мм (корпус
+ разъемы).
Масса: не более 1кг.
Индикация и управление Базовой
станцией PFB-02-E-2F
Базовый адаптер PFB-12-E-2F
|
Микропереключатель. Включение питания
Power |
Индикация.
LED, зеленый |
|
SDI in |
Наличие сигнала от камеры.
LED,
зеленый |
|
A1/2.
Извлечение из третьей группы. |
Уровень аудио в каналах 1 и 2 третьей
группы больше -30 dBu.
LED,
зеленый. |
|
A3/4.
Извлечение из третьей группы. |
Уровень аудио в каналах 3 и 4 третьей
группы больше -30 dBu.
LED,
зеленый. |
|
Data
2 |
Передача данных по порту 2.
LED,
зеленый |
|
Data
1 |
Передача данных по порту 1.
LED,
зеленый |
|
Link |
Наличие устойчивого канала связи с
CA |
|
SDI Tx Fault |
Оптическая мощность передатчика
SDI
опустилась ниже -5dB. |
|
Eth Tx Fault |
Оптическая мощность передатчика
Ethernet
опустилась ниже -5dB. |
|
Eth
-7, SDI
-7 |
Входная оптическая мощность в линии
Ethernet
и SDI
соотв. лежит в диапазоне 0..-7
dB |
|
Eth
-14, SDI -14 |
Входная оптическая мощность в линии
Ethernet
и SDI
соотв. лежит в диапазоне -7..-14
dB |
|
Eth
-18, SDI -18 |
Входная оптическая мощность в линии
Ethernet
и SDI
соотв. лежит в диапазоне -14..-18dB |
|
Eth
-25, SDI
-25 |
Входная оптическая мощность в линии
Ethernet
и SDI
соотв. лежит в диапазоне -18..-25
dB |
|
Eth LOSS,
SDI LOSS
|
Оптическое излучение на входе
отсутствует или ниже порога в линии
Ethernet и
SDI
соотв. |
Распиновка разъемов Базовой
станции PFB-12

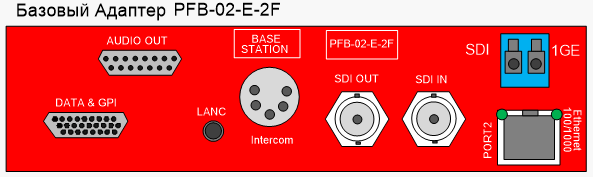

Базовый Адаптер PFB-12-E-2.
Вид сзади.
|
Рис.11. PFB-12.
AUDIO OUT (аудио
выходы),
разъем
DB-15F (female),
|
Analog outputs |
AES outputs |
DB-15F |
|
Ch. 1 - |
AES1- |
1 |
|
Ch. 1 + |
AES1+ |
2 |
|
GND |
GND |
9 |
|
Ch. 2 - |
|
10 |
|
Ch. 2+ |
|
11 |
|
GND |
|
3 |
|
Ch.
3 - |
AES2- |
4 |
|
Ch.
3 + |
AES2+ |
5 |
|
GND |
GND |
12 |
|
Ch.
4 - |
|
13 |
|
Ch.
4+ |
|
14 |
|
GND |
|
6 |

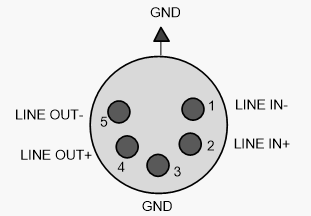

Рис.12. PFB-12. INTERCOM, разъем
XLR 5pin NC5FAH (female)
Рис.13. PFB-12. POWER, разъем
XLR 4pin NC4MAH (male)
DATA&GPI
Рис.14. PFB-12. RS-232/422/485 Data,
GPI, разъем DHR-26F(female)
ПОРТ 1. Требуемый интерфейс определяется контактами
14 и 5 в соотв. с табл.3
Табл.8
|
PIN |
1 |
10 |
2 |
11 |
19 |
14(connect
to)
RS1
-232/422sel |
5(connect
to)
RS1_485(2w) |
|
RS-232 |
NC |
RX |
GND |
TX |
NC |
GND(20) |
NC |
|
RS-422/485 |
-RX1 |
+RX1 |
GND |
-TXOUT1 |
+TXOUT1 |
NC |
NC |
|
RS-485/2W |
|
|
GND |
-D(B)/1 |
+D(A)/1 |
NC |
GND(20) |
ПОРТ 2. Требуемый интерфейс определяется контактами
15 и 6 в соотв. с табл.4
Табл.9
|
PIN |
3 |
12 |
4 |
13 |
21 |
15(connect to)
RS2
-232/422sel |
6(connect
to)
RS2_485(2w) |
|
RS-232 |
NC |
RX |
GND |
TX |
NC |
GND(22) |
NC |
|
RS-422/485 |
-RX2 |
+RX2 |
GND |
-TXOUT2 |
+TXOUT2 |
NC |
NC |
|
RS-485/2W |
|
|
GND |
-D(B)/2 |
+D(A)/2 |
NC |
GND(22) |
GPI In + Audio In +12 V unreg out
(см. табл.10):
Табл.10
|
Functional |
PIN |
Execute |
|
GPI
In 1 |
23 |
Connect pin to GND |
|
GPI
In 2 |
24 |
Connect pin to GND |
|
Audio In + |
18 |
|
|
Audio In - |
9 |
|
|
+12
V unreg out |
25 |
|
|
GND |
26 |
|
|
NC |
16,7,17,8 |
|
LANC интерфейс:
|
Рис.15.
LANC 3.5mm Jack
|
BASE STATION
TIP………Data
RING……+5V
from PFB-12
SLEEVE…GND |
Табл.11
Технические характеристики
источник питания/контроллера PMX0121-xx
хх..тип гибридного разъема (см. Табл.2)
|
Входное напряжение |
100…242
AC, 50(60)Hz |
|
Выходное напряжение
1 |
+12V@0.85A |
|
Разъем |
Двухконтактный разъемный клемник |
|
Количество разъемов |
Два |
|
Выходное напряжение 2 |
+57V@1. 5A,
изолированная “Земля” |
|
Разъем |
Трехконтактный разъемный клемник |
|
Количество разъемов |
Один |
|
Оптические Разъемы для соединения с
PFB-02 |
LC/UPC,
сдвоенный |
|
Волокно |
Одномодовое |
|
Число волокон |
Два |
|
Гибридный разъем |
См. Табл. 2 |
|
Автоматическая подача напряжения +57V
в гибридный кабель после подключения его к камерному адаптеру |
Да |
|
Возможная длина кабеля в зависимости от
потребляемой камерой мощности |
См. Рис.4 |
Индикация источник питания/контроллера
PMX0121
На передней и задней панелях
источник питания/контроллера PMX0121
расположены по три светодиода, отображающие статус устройства.
|
Режим |
Power OK
Green/Red |
+57V Load
Green |
Fan
Red |
|
Норм. работа |
Green
Постоянно |
Green, Постоянно
Потребление по цепи больше 5 Вт. |
Нет |
|
Норм. Работа, но нет нагрузки по +57V. |
Green
Постоянно |
Нет |
Нет |
|
Неисправен вентилятор
Вых. напр. в норм. |
Green
Постоянно |
Green, Постоянно
Потребление по цепи больше 5 Вт. |
Постоянно Red |
|
Предельная нагрузка по каналу +57V.
Канал +12V в норме. |
Green
Постоянно |
Green
Мигает |
Нет |
|
Перегрузка или короткое замыкание по каналу +57V.
Канал +12V в норме. |
Red
Постоянно |
Green
Мигает |
Нет |
|
Короткое замыкание по каналу+12V.
Напряжение по каналу +57V меньше нормы. |
Нет |
Нет |
Нет |
Конструктивное исполнение

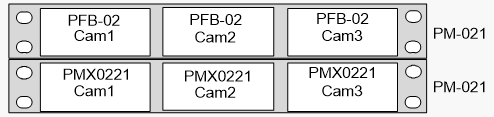

Конструктивно базовая станция PFB-12 состоит из пары
устройств:
Они занимают два места на 1U планке-адаптере
PM-021(из возможных трех).
Таким образом, на двух планках PM-021
можно разместить три камерных канала
Габариты Камерного Адаптера PFC-11-E-VM
приведены на Рис.5
|
