Устройства камерного оптического канала для двунаправленной передачи 12G/3G/HD/SD SDI, служебной связи, аудио и удаленного управления роботизированными видеокамерами
Серия PFC-011/PFB-012





Устройства серий PFC-011/PFB-012 позволяют организовать волоконно-оптический камерный канал для связи удаленной камеры с базовой станцией, с возможностью управления роботизированными объектами, посредством одного или двух фиберов. Эти устройства работают всегда в паре.  Устройство серии PFC-011 [камерный адаптер (CA)] размещается у камеры, а устройство серии PFB-012 [базовая станция (BS)] размещается на ПТС.







Возможности системы



  • Двунаправленная передача 12G/3G/HD SDI

  • Два канала SDI (12G+3G от камеры
  • Обратный канал 3G SDI от базовой станции

  • Выход REF на камерном адаптере для ведения камеры (формируется из обратного SDI)
  • Передача от камеры четырех каналов звука и их выход на BS (линейные аналоговые входы/выходы)
  • Передача от BS к камерному адаптеру канала аудио (линейные аналоговые вход/выход)
  • Линия Intercom
  • Микрофонный или линейный вход, телефонный или линейный выход (CA) PFC-011
  • Линейный вход, линейный выход (BS) PFB-012
  • Три независимых порта двусторонней передачи данных со скоростью до 115200 Бод
    • RS-232, RS-422,  RS-485,  RS-485/2WIRE …...порт 1
    • RS-232, RS-422,  RS-485,  RS-485/2WIRE……порт 2
    • LANC…………………………………………...порт 3
    Выбор типа  интерфейса (порт 1, 2) определяется контактами на разъеме DATA
  • Передача от BS PFB-012 двух сигналов TALLY, выход TALLY наCA (реле, ”сухой” контакт) PFC-011;
  • 100/1000 Ethernet линия со встроенным двухпортовым свичем
  • Одно- или двух-фиберное исполнение
  • Питание DC 10,5…17 В, max 6 Вт



В зависимости от числа волокон, оптического бюджета и наличия Ethernet интерфейса существуют следующие пары устройств, приведенные в Табл.1



                                                                                                                                        Табл.1.1

100/1000

Ethernet

 # Fiber



Optical

Budget, dBm

                                     Set

Camera Adapter

 Base Station

   Yes

2

11

PFC-011-E-2F-11- (VM)

PFB-012-E-2F-11

   Yes

1

11

PFC-011-E-1F-11- (VM)

PFB-012-E-1F-11

    -

2

11

PFC-011-2F-11- (VM)

PFB-012-2F-11

    -

1

11

PFC-011-1F-11- (VM)

PFB-012-1F-11

(VM) – Версия камерного адаптера с креплением внешнего аккумулятора для питания адаптера и камеры с помощью системы крепления V-Mount.

# Fiber – количество волокон

##  –  Если входная оптическая мощность больше максимально допустимого значения, следует установить требуемый аттенюатор.





Структурные схемы устройств





Рис.1 Функциональная схема одноволоконной пары. Single Fiber Solution.





Рис.2. Функциональная схема двухволоконной пары.  Two fiber solution.
Система питания



Питание Камерного Адаптера PFC-011.

PFC-011 питается от внешнего адаптера, входящего в комплект поставки (12V DC@ 1A), либо от другого источника с напряжением (10.5 …17)V DC@ 0.5A min. Включение осуществляется тумблером POWER в положение ON/EXT.

В модели PFC-011 с индексом VM (версии камерного адаптера с креплением внешнего аккумулятора для питания адаптера и камеры с помощью системы крепления V-Mount) выбор источника питания производится тумблером POWER:

положение ON/EXT  –  источник внешний адаптер,

положение OFF/BAT  –  источник аккумуляторная батарея.



Питание Базовой Станции PFB-012.

PFB-012 питается от внешнего адаптера, входящего в комплект поставки (12V DC@ 1A), либо от другого источника с напряжением (10.5 …17) V DC@ 0.5A min.

Включение осуществляется тумблером POWER в положение ON.



Резервирование питания для Базовых Станций PFB-012.

Основной и резервный блоки питания типа PBX-PMX0114 работают на общую нагрузку
(PBX-DP-8). При выходе из строя одного из них происходит автоматический переход на другой, не вызывая подрыва сигналов в прямом эфире.



PBX-PMX0114

Вход…… AC 110..242V

Выход …. DC 12V@ 5A

Блоки питания PBX-PMX0114 и распределитель напряжения PBX-DP-8 соединяются кабелем   DB9M-DB9M-0.5 (рис.4). Кабель включен в комплект поставки PBX-DP-8 (2 шт.)



PBX-DP-8

Вход…… DC 12..17V

Выход …  8 портов,  DC 12V…17V@ 2A на порт

Распределитель напряжения PBX-DP-8 (рис.3) выдает напряжение +12 В (после резерватора) на 8 портов. Каждый порт соединяется с входом POWER DC IN Базовой станции PFB-012 (кабель XLR4F-KL2-0.5). Кабель (рис.5) заказывается отдельной позицией по числу подключаемых блоков.

Рис. 3

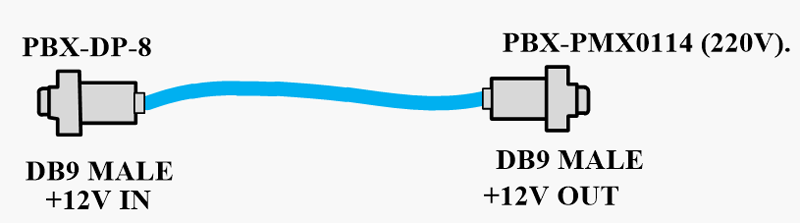

Рис.4.  Кабель  DB9M-DB9M-0,5 (включен в комплект поставки блока PBX-DP-8 в кол-ве 2 шт.)

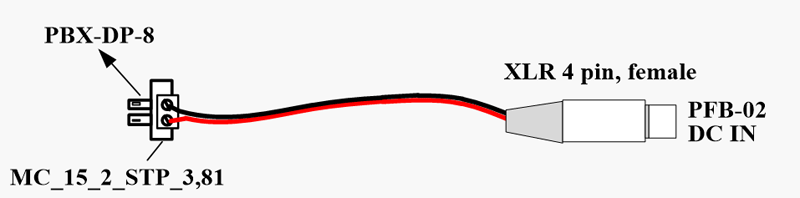

Рис.5.  Кабель XLR4F-KL2-0.5 (заказывается отдельной позицией по числу подключаемых блоков).







Технические характеристики Камерного Адаптера серии PFC-011





 Входы SDI  (входы сигналов камеры):

Число каналов  видео (Камера -> База),  Два

12G SDI In…12G / 6G /3G/ HD /SD SD

SDI 2 In…….3G/HD/SD SDI

Поддерживаемые стандарты

SMPTE ST-2082 (12G), ST-2081 (6G)

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50, 59.94, 60

SMPTE 292M (HD SDI) :

1080i/50, 59.94, 60

1080p/25, 24, 23.98, 29.97, 30

720p/50, 59.94, 60

SMPTE 259M (SDI):

625i/50;

525i/59.94.

Количество аудио групп во входных SDI



SDI 2 embed, Group 1+ Group 2 max.

Group 3,4 удаляются.

12G SDI канал проходит без изменений

Разъемы

BNC

Входное сопротивление

75 Ом

Автоматическая коррекция кабеля по входу

3G

HD

SD



до 100 м  (для кабеля 1694A или аналогичного)

до 150 м

до 300 м



Вход аналогового звукового сигнала:

Разъём

DB-15F (гнездо)

Входное сопротивление

Не менее 10 кОм

Тип входа

Вход симметричный, балансный

Число аудио каналов

-3G, HD SDI

-SD SDI



Две стереопары

Одна стереопара

Динамический диапазон

не менее 100 дБ

Нелинейные искажения + шум

не более 0,009%

Цифро-аналоговое преобразование

24 разряда

Частота преобразования

48 кГц с привязкой к видео



Выход аналогового синхросигнала REF для ведения камеры

Выход REF OUT

Формируется из обратного сигнала SDI

BNC,  HD Tri-Level, BB625i/50, BB525i/59,9



Выход  SDI OUT (выход сигнала от BS):

Количество выходов

1

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует стандарту сигнала от BS

Выходное затухание несогласованности

не менее 10дБ до 3ГГц

Размах

800мВ±10%

Джиттер

менее 0.2UI (единичного интервала)



Intercom линия

Тип входа, переключаемый

-Микрофонный, динамический микрофон

-Микрофонный, электретный микрофон

-линейный, номинальный уровень 0 dBu

Тип выхода, переключаемый

-Телефонный, с регулировкой громкости

-линейный, номинальный уровень 0 dBu

Установка номинального уровня АРУ по микрофонному входу (SENSE)

-6…+2 dBu

Разъем

XLR 5 pin, NC5FAH (female)



Аудио канал управления камерой

Разъём

DHR-26F(female)

Выходное сопротивление

<50 Ом

Вид выхода

симметричный

Число аудио каналов

Один моно

Динамический диапазон по выходу, соответствующий 0 дБ Fs

+18дБ

Динамический диапазон

не менее 100 дБ



Передача Данных

Порт 1, тип интерфейса определяется контактами
на разъеме DHR-26F

RS-232, RS-422,  RS-485,  RS-485/2WIRE,

разъем DHR-26F (female)

Порт 2, тип интерфейса определяется контактами
на разъеме DHR-26F

RS-232, RS-422,  RS-485,  RS-485/2WIRE,

разъем DHR-26F (female)

Порт 3

LANC,  разъем Jack 3.5 mm

Скорость

115200 Бод максимум



Tally выход

Число выходных портов Tally

Два

Тип

Реле, “сухой” контакт,

на один порт Tally два контакта,

нормально разомкнутое

Параметры коммутируемых сигналов

-максимальная коммутируемая мощность:  10 Вт;

-максимальное коммутируемое напряжение: 100 В;

-максимальный коммутируемый ток:  0,5A.

Разъем

DHR-26F (female)



100/1000 Ethernet транспорт

Стандарт

IEEE 802.3i 10 Base-T, IEEE 802.3u 100 Base-T,                                                                                               IEEE 802.3ab 1000 Base-TX

Разъём

RJ-45, двух портовый коммутатор (switch)

Кабель

UTP кабель 5-ой категории, max 100м



Оптические входы/выходы

Разъем

ST/UPC

Волокно

Одномодовое

Число волокон

Одно или два, в соответствии с Табл.1

Оптический бюджет

11 dB

Максимальное расстояние (типичное)

40 км



 Питание

Разъем

XLR, 4 pin, NC4MAH(male)

Напряжение

DC 10.5V…17V, с защитой от перенапряжения и обратной полярности питания

Потребляемая мощность

Не более 5 Вт



Диапазон рабочих температур окружающей среды:  от -25 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры (корпус + разъемы):  195 х146х42 мм
                                                                           (195х146х77 мм – блоки с индексом “VM”)

Масса:  не более 1 кг.

Индикация и управление Камерного Адаптера серии PFC-011

Camera adapter PFC-011-2F front panel



Тумблер POWER. Включение питания

-VM версия



ON/OFF (Вкл./Выкл)

EXT/BAT(Внешний источник/Аккумулятор )

Индикация. LED, зеленый

Кнопка MIC

Выбор типа входа линии Intercom.

Удержание кнопки не менее 3 сек. приводит к переключению режима.

Вход линии Intercom

Line (линейный). LED, зеленый

Dynamic (динамический микрофон) .

LED,зеленый

Electr(электретный микрофон) .  LED, зеленый

Кнопка OUT

Выбор типа выхода линии Intercom.

Удержание кнопки не менее 3 сек. приводит к переключению режима.

Выход линии Intercom

Line (линейный). LED, зеленый

Phone (телефон).LED, зеленый

Sense .Установка номинального уровня АРУ по микрофонному входу

-6 dBu …+2 dBu

Volume. Регулировка громкости.

-56 dBu …+6 dBu

Кнопка  MIC EN со встроенным зеленым LED.

Разрешение работы с микрофонным входом.

Два режима работы с микрофонным входом.

1.      Кратковременное нажатие разрешает микрофонную линию (зеленый светодиод горит). Повторное нажатие отключает микрофон.

2.      Нажав и удерживая кнопку, разрешаем работу микрофона. Отжав кнопку отключаем микрофон.

12G SDI

Наличие сигнала от камеры в канале с поддержкой 12G SDI. LED, зеленый

SDI2

Наличие сигнала от камеры в канале 2.

 LED, зеленый



Aud.           Каналы вводятся в третью группу.



Уровень аудио в любом из 1…4 каналах больше

-30 dBu. LED, зеленый

Data 2

Передача данных по порту 2. LED, зеленый

Data 1

Передача данных по порту 1. LED, зеленый

Link

Наличие устойчивого канала связи с BS

SDI Tx Fault

Оптическая мощность передатчика SDI
опустилась ниже -5dB.

Eth Tx Fault

Оптическая мощность передатчика Ethernet опустилась ниже -5dB.

Eth -7, SDI   -7

Входная оптическая мощность в линии
Ethernet и SDI соотв. лежит в диапазоне 0..-7 dB

Eth -14, SDI   -14

Входная оптическая мощность в линии
Ethernet и SDI соотв. лежит в диапазоне -7..-14 dB

Eth -18, SDI   -18

Входная оптическая мощность в линии
Ethernet и SDI соотв. лежит в диапазоне -14..-18 dB

Eth -25, SDI   -25

Входная оптическая мощность в линии
Ethernet и SDI соотв. лежит в диапазоне -18..-25 dB

Eth LOSS,  SDI LOSS

Оптическое излучение на входе отсутствует или  ниже порога в линии Ethernet и SDI соотв.









Технические характеристики  Базовой Станции серии  PFB-012





Вход 3G/HD/SD SDI  INPUT (вход сигнала от BS):

Поддерживаемые стандарты

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50, 59.94, 60

SMPTE 292M (HD SDI) :

1080i/50, 59.94, 60

1080p/25, 24, 23.98, 29.97, 30

720p/50, 59.94, 60

SMPTE 259M (SDI):

625i/50;

525i/59.94.

Количество аудио групп во входном SDI

SDI embed, Group 1+ Group 2 max

Разъемы

BNC

Входное сопротивление

75 Ом

Автоматическая коррекция кабеля по входу

3G

HD

SD



до 100 м  (для кабеля 1694A или аналогичного)

до 150 м

до 300 м



Выход  SDI 2 OUT (выход сигнала от Камеры):

Количество выходов

1

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует стандарту сигнала от CA

Выходное затухание несогласованности

не менее 10дБ до 3ГГц

Размах

800мВ±10%

Джиттер

 менее 0.2UI (единичного интервала)



Выход 12G SDI OUT

Количество выходов

1, разъём BNC

Выходное сопротивление

<50 Ом

Выходное сопротивление

75 Ом

Стандарт

соответствует стандарту сигнала от CA

Поддерживается 12G SDI

Выходное затухание несогласованности

не менее 10дБ до 3ГГц

Размах

800мВ±10%



Выход аналогового звукового сигнала:

Разъём

DB-15F (female)

Выходное сопротивление

<50 Ом

Вид выхода

симметричный

Число аудио каналов

-3G, HD SDI

-SD SDI



Две стереопары

Одна стереопара

Динамический диапазон по выходу, соответствующий 0 дБ Fs

+18дБ

Динамический диапазон

не менее 100 дБ



Intercom линия

Тип входа

-линейный, номинальный уровень 0 dBu

Тип выхода

- линейный, номинальный уровень 0 dBu

Разъем

XLR 5 pin, NC5FAH (female)



Вход Аудио Канала Управления Камерой

Разъём

DHR-26F (female)

Входное сопротивление

Не менее 10 кОм

Число каналов, Тип входа

Один, Вход симметричный, балансный

Нелинейные искажения + шум

не более 0,1%

Цифро-аналоговое преобразование

24 разряда

Частота преобразования

 48 кГц с привязкой к видео



Передача Данных

Порт 1, тип интерфейса определяется контактами

на разъеме DHR-26F

RS-232, RS-422,  RS-485,  RS-485/2WIRE,

разъем DHR-26F (female)

Порт 2, тип интерфейса определяется контактами

на разъеме DHR-26F

RS-232, RS-422,  RS-485,  RS-485/2WIRE,

разъем DHR-26F (female)

Порт 3

LANC, разъем Jack 3.5 mm

Скорость

115200 Бод максимум



Входы Tally

Число входных портов Tally

Два

Тип

Замыкание контакта на GND

Разъем

DHR-26F (female)



100/1000 Ethernet транспорт

Стандарт

IEEE802.3i 10 Base-T, IEEE802.3u 100 Base-T,
IEEE 802.3ab 1000 Base-TX

Разъём

RJ-45, двух-портовый коммутатор (switch)

Кабель

UTP кабель 5-ой категории, max 100м



Контрольный выход для внешней панели индикации PICC-0102

MON

Контрольный выход для внешней панели индикации PICC-0102

Разъём

TJ5-4P4C

Кабель

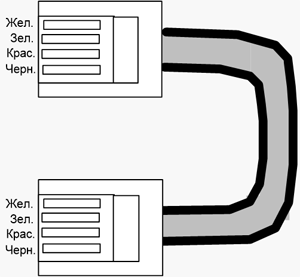

Четырехпроводный телефонный кабель. Концы кабеля обжимаются разъемами TP4P4C.



 Оптические входы/выходы

Разъем

ST/UPC

Волокно

Одномодовое

Число волокон

Одно или два, в соответствии с Табл.1

Оптический бюджет

28 dB или 15 dB, в соответствии с Табл.1

Входная оптическая мощность

-бюджет 15 dBm

-бюджет 23 dBm



-3…-20 dBm

-9…-25 dBm

Выходная оптическая мощность

-бюджет 15 dBm

-бюджет 23 dBm



  0…-5 dBm

+3…-2 dBm

Максимальное расстояние (типичное)

80 км или 50 км соответственно



Питание

Разъем

XLR, 4 pin, NC4MAH (male)

Напряжение

DC 10.5V…17V, с защитой от перенапряжения и обратной полярности питания

Потребляемая мощность

Не более 5 Вт



Диапазон рабочих температур окружающей среды:  от -25 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  195 х146х42 мм (корпус + разъемы)..

Масса:  не более 1кг.








Индикация и управление  Базовой станцией PFB-012







Base Station PFB-012-E-1F/2F front panel



Микропереключатель. Включение питания

 Power

Индикация. LED, зеленый

SDI in

Наличие обратного сигнала от BS. LED, зеленый

A1/2. Извлечение из третьей группы.

Уровень аудио в каналах 1 и 2 третьей группы  больше -30 dBu. LED, зеленый.

A3/4. Извлечение из третьей группы.

Уровень аудио в каналах 3 и 4 третьей группы больше -30 dBu. LED, зеленый.

Data 2

Передача данных по порту 2. LED, зеленый

Data 1

Передача данных по порту 1. LED, зеленый

Link

Наличие устойчивого канала связи с CA

SDI Tx Fault

Оптическая мощность передатчика SDI
опустилась ниже -5dB.

Eth Tx Fault

Оптическая мощность передатчика Ethernet
опустилась ниже -5dB.

12G SDI Norm

SDI Norm

Eth Norm

Значение входной оптической мощности в соответствующей оптической линии (от камеры) лежит в допустимых пределах. LED, зеленый.

12G SDI Warn

SDI Warn

Eth Warn

Значение входной оптической мощности в соответствующей оптической линии (от камеры) превышает предельную чувствительность приемника не более чем на 2 dB. LED, желтый.

12G SDI Norm, 12G SDI Warn

SDI Norm, SDI Warn

Eth Norm, Eth Warn

Не горят. Оптический сигнал в соответствующей оптической линии (от камеры) отсутствует.









Base Station PFB-012-E-1F rear panel







Base Station PFB-012-E-2F rear panel







Конструктивное исполнение



Конструктивно устройства PFC-011 и PFB-012 выполнены в малогабаритных автономных корпусах с размерами 195х146 х42 мм (корпус + разъемы).

В версии с питанием от аккумуляторной батареи (-VM индекс) Камерный Адаптер PFC-011  имеет габариты 195х146 х77 мм (корпус + разъемы).

В состав устройств входит выносной адаптер питания “12V@1A”.


^Наверх
