Мультиплексоры-оптимизаторы серии PMTS-3401( CW ##) предназначены для мультиплексирования до 4-х потоков ASI, одного однонаправленного канала данных RS422 и до 6-ти GPI в один поток STM1(155 Mb / s ) и передаче его по сетям SDH . В устройстве использован принцип передачи только полезного( payload ) контента. Суммарная скорость полезных данных во входных потоках на должна превышать 120 Mb / s . На приемной стороне происходит восстановление исходных потоков ASI. Модель PMTS-3401 имеет основной и резервный оптический и электрический выходы STM1, а так же мониторный выход для контроля входных потоков ASI. Модель PMTS-3401 S имеет только оптический выход STM1, и не имеет мониторного выхода. На оптическом выходе применен SFP модуль, который позволяет производить замену лазера, не выключая устройство. Кроме того, он позволяет получить информацию о мощности излучения лазера и его длине волны. Длины волн лазерного излучения мультиплексоров ( 1310 ± 20)нм ( либо (1550 ± 20)нм по заказу). Возможны варианты поставки с DFB лазерами для систем CWDM (индекс “ CW ##” в шифре блока, где ## - одна из 16-ти CWDM длин волн, например, PMTS-3401 CW 1470, PMTS-3401S - CW 1470 ). Мультиплексоры-оптимизаторы PMTS-3401( S )( CW ##) входят в модульную систему " PROFLEX " и размещаются в корпусах 1 U или 3 U этой системы. В корпусе 1 U блоки располагаются горизонтально, в корпусе 3 U – вертикально. Модель PMTS-3401( CW ) занимает два, а модель PMTS-3401 S ( CW ) – о дин слот в модульной системе “ PROFLEX ”. Мультиплексоры-оптимизаторы серии PMTS-3401( CW ##) предназначены для совместной работы с демультиплексорами серии PDTS-3410 .
Возможности мультиплексоров PMTS-3401(S)(CW ##) :
Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25о С, атмосферном давлении 750 ± 30 мм рт.ст.
Технические данные и характеристики
Вход ASI :
Вход REF (G.703):
Вход ы GPI :
Вход данных RS-422 :
Выход мониторный электрический ASI :
Оптический выход:
Электрический выход:
Общее устройство и принцип действия Мультиплексор содержит в своём составе один фронтальный и один задний модули системы " PROFLEX ":

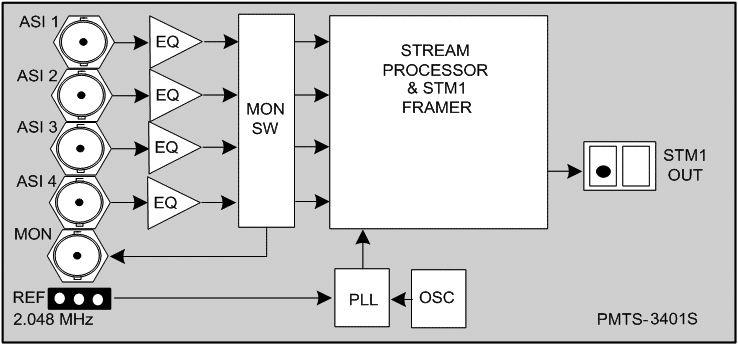

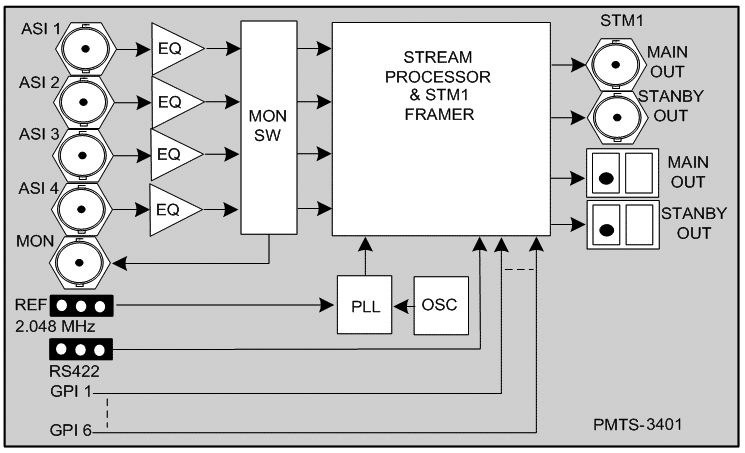

Структурные схемы мультиплексоров PMTS-3401( CW ) и PMTS-3401S( CW ). Входные ASI сигналы проходят автоматические корректоры кабеля и далее поступают на контрольный коммутатор и на потоковый процессор. Коммутатор позволяет осуществить контроль любого из входных ASI сигналов на выходном разъеме MON. В потоковом процессоре извлекается только полезный контент из входных ASI потоков. Мах полезный контент ( max payload ) во всех входных потоках не должен превышать 120 M b / s max. При подсчете полезной загрузки ( payload ) учитывается скорость только 188 информационных байт. Далее производится форматирование извлеченного полезного контента, данных RS422 и внешних GPI сигналов в соответствии с STM1 стандартом. Передатчик STM1 может работать как в автономном, так и в ведомом режиме (при подаче на вход REF IN частоты 2.048 MHz ). Сформированный поток STM1 поступает на выход устройства. В модели PMTS-3401( CW ) предусмотрены два электрических и два оптических выхода (основной MAIN и резервный STBY ). В модели PMTS-3401S( CW ) присутствует только один оптический выход STM 1 OUT .
PMTS-3401( CW )
PMTS-3401S( CW )

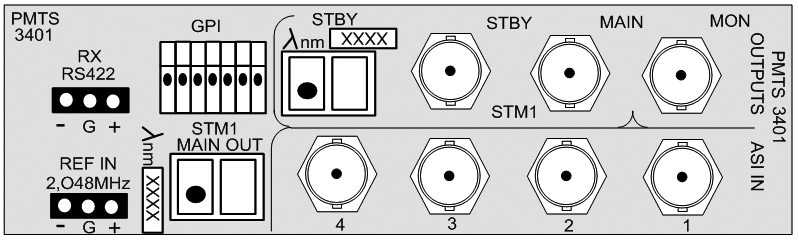

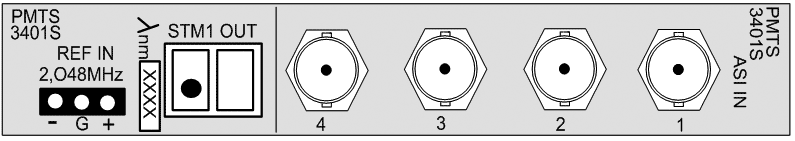

Внешние разъёмы мультиплексоров серии PMTS-3401
Конструкция Конструктивно мультиплексор-оптимизатор серии PMTS-3401(CW) построен на фронтальном и заднем модулях системы “ PROFLEX ”. Соединение фронтального и заднего модулей блока осуществляется через поперечную кросс-плату, которая находится в корпусе “PROFLEX”, в который устанавливаются блоки. Также через неё на модули поступает напряжение питания, а на фронтальные модули поступают команды дистанционного управления, если установлен модуль процессора (устанавливается по заказу) и глобальный опорный синхросигнал, если он используется .
“Горячая” замена SFP модуля SFP модуль представляет собой законченный мини блок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока. Внутри модуля находится лазер электрическая схема для подачи сигнала на лазер и контроля за мощностью лазера. В случае выхода из строя SFP модуля его можно легко заменить. Для этого необходимо потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.
Управление от ПЭВМ Устройства “PROFLEX” могут управляться от ПЭВМ. Мониторинг устройств модульной системы “PROFLEX” от ПЭВМ осуществляется через центральный процессор, установленный в корпусе (процессор устанавливается по заказу), с использованием соответствующего программного обеспечения (поставляется по заказу).
|
