Пример применения

Конференц система с пятью камерами. Поддержка 4K.

Сторона PTZ камер.

 Передатчики SDI/HDMI.

 У каждой камеры устанавливается  E/O преобразователь. Поддержка 4K видео.

Возможны две модели.

• PBX-SHT-156 …. SDI/HDMI => Оптика

• PBX-SHT-157 …. SDI => Оптика

Компактный размер (66x105x33.5mm) позволяет установить преобразователь в скрытый отсек кронштейна крепления камеры. Питание по PoE или адаптера +12V DC.

Сторона  Микшера/ Коммутатора PMVC-9012.

Приемники SDI/HDMI.

Оптические сигналы от PTZ камер приходят на O/E преобразователи.

Возможны различные технические решения от компании “ПРОФИТТ” (info@profitt.ru).

В данном примере показаны две модели O/E преобразователей. Поддержка 4K видео.

• PBX-MF-150……четырехканальный SDI приемник. Питание от адаптера +12V DC.

• PBX-SHR-158….одноканальный SDI/HDMI приемник. Питание PoE или адаптер +12V DC.

При использовании приемников Серии PBX-MF-150 в Rack 1U помещается 16 каналов приема.

Микшер/ Коммутатор PMVC-9012.

• матричный коммутатора объема 8 IN х7 OUT

• формирователь двух бесподрывных программ PRG1,PRG2 (“clean” switch 1,“clean” switch 2)

• ведение от внешнего опорного синхросигнала (Tri-Level, BB)

• генератор полноэкранной заставки на правах источника

• опция дистанционного подсмотра входов/выходов (H264.AVC, HLS)

• поддержка 12G/3G/HD SDI, HDMI

• мониторный SDI выход с понижением разрешения до 3G.

• питание по PoE или от адаптера. Автоматический переход на адаптер при пропадании PoE.

Опорный Генератор Синхросигналов (если требуется ведение).

Возможны различные технические решения от компании “ПРОФИТТ” (info@profitt.ru).

В данном примере показано использование модели:

• PBX-SG-270….компактный генератор синхросигналов (Tri-Level, BB). Ведомый и автономный режим работы.

Управление коммутатором может осуществляться от дистанционных пультов управления и/или от ЭВМ (встроенный WEB-интерфейс или специальное ПО для управления коммутаторами), как отдельно, так и одновременно. Для этого коммутаторы и все источники управления должны быть подключены к сети Ethernet.

Устройство поставляется с установленными IP-адресом и МАС-адресом, которые указаны в паспорте на изделие.

При необходимости можно изменить сетевые настройки коммутатора (IP-адрес коммутатора, маска подсети и т.д.) в соответствии с требованиями вашей сети. Для этого используйте программу profitt_di.exe, имеющееся на сайте www.profitt.ru в разделе «Поддержка» http://www.profitt.ru/SOFT/Profitt_di.zip.

Управление от дистанционных пультов

В зависимости от назначения дистанционные пульты управления могут быть:

• универсальные X-Y пульты

• пульты на несколько назначений (multi bus)

• пульты на одно назначение (single bus)

Внешний вид устройства

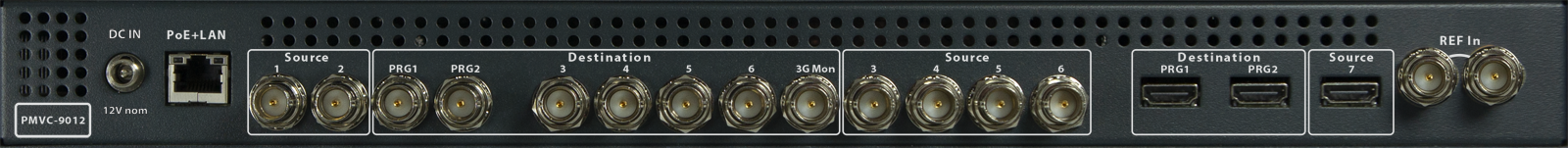

Вид сзади

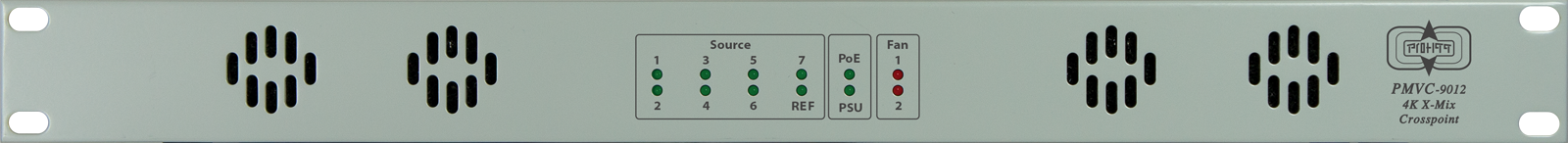

Фронтальный вид
