Система удаленного питания по медному кабелю
Выход 12V DC @ 130W





Система удаленного питания состоит из двух блоков. Базового PMX-0126  (“smart” источник, +130V DC) и удаленного PMX-2129 (выход+12V DC @ 130W)  . Система предназначена для удаленного питания по двухпроводному медному кабелю устройств, имеющих напряжение питания +12V DC.

  • Блок питания/контроллер PMX-0126 (источник) формирует напряжение +130V  DC @ 2A. Напряжение питания +130V DC подается в кабель только после его присоединения к удаленному блоку PMX-2129. В разорванном состоянии на линии присутствует безопасное напряжение +11V DC.

  • Блок питания PMX-2129   предназначен для формирования из входного напряжения +130V DC nom. выходного напряжения +12V DC @ 130W max.

В зависимости от площади сечения  провода, его длины меняется максимальная допустимая мощность нагрузки (см. Рис.2)

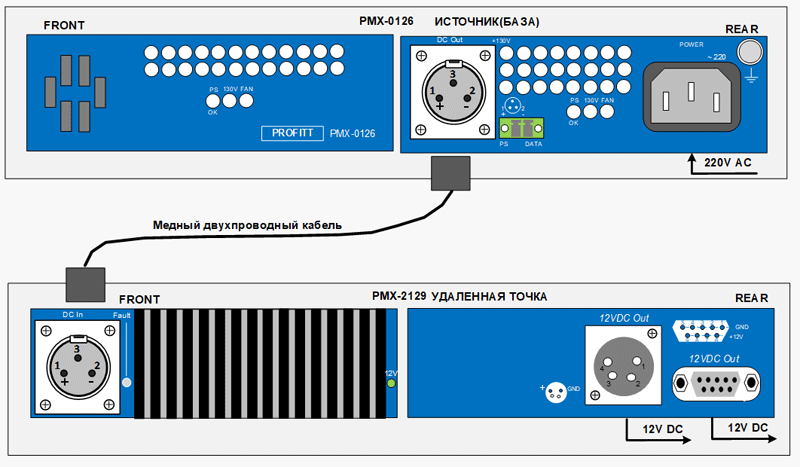

                   Рис.1 Схема соединения системы удаленного питания.





Функциональные возможности и достоинства:



- Мощность, доставляемая на удаленную точку до 130W max @ +12V DC

- Соединение двухпроводным медным кабелем

- Снятие высокого напряжения в линии при отключении разъема на медной линии

- Естественное охлаждение PMX-2129 (нет вентиляторов)

- Индикация работоспособности

- XLR 4 pin (female), DB-9 (female)… выходные разъемы+12V DC

- Разъемы типа LP-24-C03 на линии +130V DC

- Большая допустимая длина медного кабеля.

- Компактный размер 198x146x41мм (ДхШхВ);






Технические данные и характеристики.



Блок питания PMX-0126



 Питающая сеть: сеть переменного тока частотой 50 Гц напряжением (176-250)В.

 Выходные напряжения и токи нагрузки: +130V, ток нагрузки   0,01…1,8А

 Разъем +130V Out…. LP-24-C03

 Защита от перегрузки с  самовосстановлением.

 Масса изделия – не более 1,4 кг.

 Диапазон рабочих температур: от +5 до +45°C

 Габаритные размеры:   высота – 41 мм,  ширина - 146 мм, глубина - 198 мм.



Блок питания PMX-2129

         Входное напряжение: постоянное +130V

         Разъем +130V In …. LP-24-C03

 Выходное напряжение и ток нагрузки: +12V, ток нагрузки   12А

 Разъемы +12V Out …. XLR 4 pin (female), DB-9 (female).

 Защита от коротких замыканий с  самовосстановлением.

 Масса изделия – не более 1,2 кг.

 Диапазон рабочих температур: от -30 до +55°C

 Габаритные размеры:   высота – 41 мм,  ширина - 146 мм, глубина - 165 мм без радиатора.

  Радиатор выступает на 40 мм.





 Максимальная мощность нагрузки, в зависимости от длины и сечения кабеля.

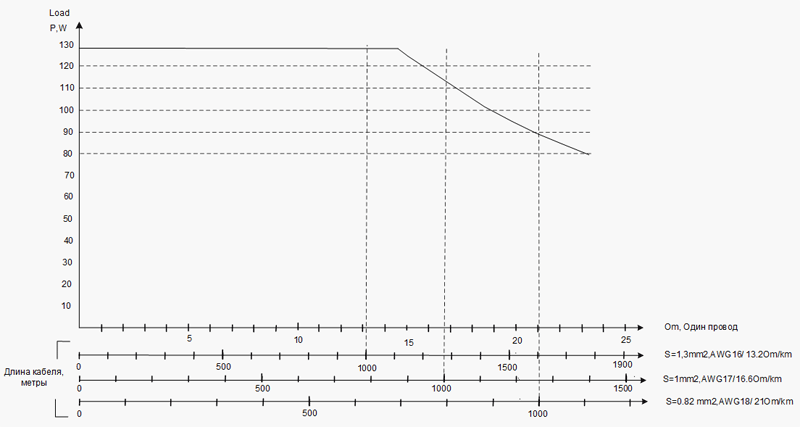

Рис.2. Максимальная мощность нагрузки, в зависимости от длины и сечения кабеля.
