Приёмники оптические сигналов PAL/SECAM/SDI, аудиосигналов и двунаправленных данных RS232/RS422/GPI /Серия PОRC-3226SFP-4/

Уникальные малогабаритные приёмники Серии PORC-3226 SFP -4 и передатчики серии POTM-3206 SFP -4 предназначены для передачи SDI или PAL/SECAM сигналов с вводом в передатчике и выводом в приемнике четырёх каналов звука и одного канала данных RS232/RS422/ GPI по ВОЛС.

На оптическом входе/выходе применен SFP трансивер, который позволяет производить замену лазера, не выключая устройство. Кроме того, он позволяет получить информацию о мощности излучения лазера и его длине волны на выходе передатчика канала данных и оптической мощности на входе приемника канала видео.

Передатчик и приёмник обеспечивают однонаправленную передачу видео и звука и двунаправленную передачу данных RS232/RS422 / GPI по одному оптическому волокну (или по двум оптическим волокнам – индекс “ D ” в шифре , например, PORC-3226SFPD-4 и РОТМ-3206 SFPD -4 соответственно).

Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.

Приёмники Серии PORC-3226SFP-4 работают совместно с передатчиками Серии POTM-3206SFP-4.

Возможны следующие варианты передачи (выбор пользователя):

Формат видеовхода выбирается пользователем.

Система передачи, построенная на базе передатчика Серии POTM-3206 SFP -4 и приёмника Серии PORC-3226 SFP -4 , позволяет на выбор пользователю два варианта передачи композитного сигнала:

Особенностью передачи не декодированного композитного сигнала является использование стандартного формата SDI и возможность прохождения этого сигнала через SDI коммутаторы, усилители и т.д., однако в этом случае на выходе приёмника стандарт видеосигнала соответствует стандарту на входе передатчика.

При пропадании или отсутствии видеосигнала сохраняется прохождение аудио и данных RS232/RS422/ GPI .

Входной и выходной звук может быть в аналоговом, цифровом AES/EBU либо в комбинации форматов, причём формат выходного звука может отличаться от входного (вход аналоговый – выход AES и наоборот).

В зависимости от модификации это может быть:

И в передатчике и в приёмнике во всех вариантах входов/выходов есть дополнительный выход PAL мониторный, на котором на цветное изображение наложен цветной четырёхканальный индикатор уровня звука (среднеквадратичный и пиковый).

Скорость передачи данных RS232/ RS 422/ GPI до 150 kBit/s. Формат данных выбирается пользователем.

Передатчики Серии POTM-3206SFP-4 и приёмники Серии PORC-3226SFP-4 могут использоваться в одно-, двух- и многоканальной ( CWDM ) системах.

В зависимости от применения возможны следующие комплекты передатчиков/приемников:

Выход PAL мониторный с наложенным графическим индикатором

Потребление изделия: в зависимости от модели (см. паспорт).

Габаритные размеры:
фронтальная плата 100x220 мм, задняя плата 100х100 мм.

Оптический приёмник Серии РОRC-3226SFP-4 – это устройство модульной системы " PROFLEX ", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы, в который устанавливается блок. В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально.

Оптический приёмник Серии РОRC-3226SFP-4 содержит в своём составе один фронтальный ( F ) и один задний ( R ) модули системы " PROFLEX ":

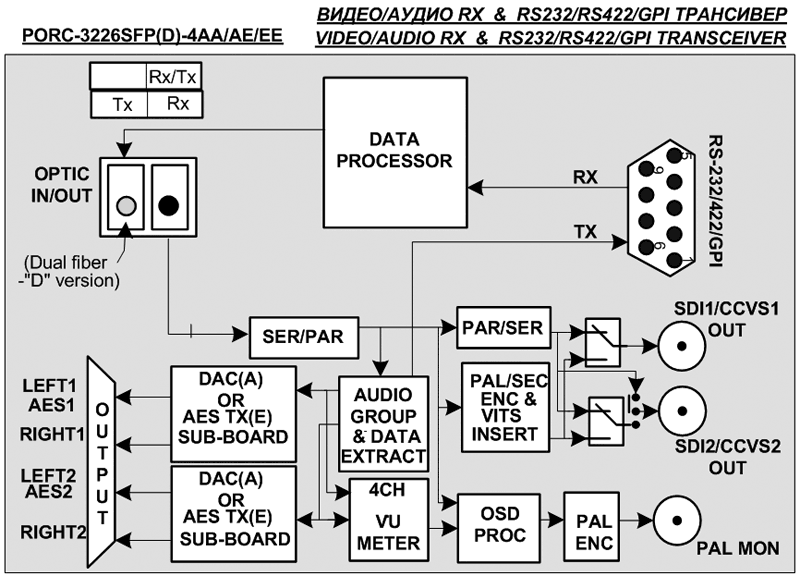

Структурная схема оптического приёмника Серии PORC -3226 SFP -4

Внешние разъёмы оптических приёмников Серии PORC -3226 SFP -4

Входной оптический сигнал поступает на преобразователь оптического сигнала в электрический ( SFP модуль, который позволяет осуществлять мониторинг входной оптической мощности в реальном времени (доступно только через систему дистанционного управления и мониторинга, среда Ethernet )), с выхода которого поступает на фронтальный модуль. С выхода SDI -декодера параллельный 10-разрядный сигнал поступает на вход видео/аудио процессора, в котором происходит извлечение звука и данных GPI / RS 232/ RS 422. После схемы раздельной для каждой канальной пары регулировки усиления звукоданные либо через ЦАП, либо через AES / EBU передатчик (в зависимости от варианта исполнения устройства) поступают на выходной разъём DHS 26 F .

Приёмник может формировать видеосигнал в форматах SDI , PAL , SECAM .

Выбор формата осуществляется пользователем. Однако, если на передатчике РОТМ-3206 SFP -4 выбран режим передачи композитного сигнала PAL / SECAM без декодирования (“ CS ”), то в этом случае изменение формата на выходе приёмника невозможно (то есть система выходного видеосигнала соответствует входной).

В других вариантах передачи сигнал на выходные разъёмы подаётся либо с SDI кодера (выход SDI ), либо с PAL / SECAM кодера (выход PAL либо SECAM ).

Выбор формата выходного видео осуществляется с лицевой панели приёмника одновременно на оба выхода: OUT A и OUT B . Однако, имеется возможность получения на выходе OUT B всегда сигнала SDI , в то время как на выходе OUT A сигнал может быть в любом возможном формате .

Подача на выход OUT B всегда сигнала SDI осуществляется с помощью джампера Х5 на фронтальной плате

Приёмник имеет мониторный выход PAL с наложенным на изображение графическим четырёх-канальным индикатором уровня вложенного звука для контроля сигнала.

В зависимости от модели выходной аудиосигнал может быть как в аналоговом (блок с индексом “АА”) или цифровом AES / EBU (индекс “Е E ”) форматах, так и в комбинации этих форматов (индекс “А E ”).

Входные данные RX (выбор пользователя RS 232 либо RS 422 либо GPI) поступают на процессор обработки данных и далее на лазерный диод, т.о. формируя двунаправленную передачу данных.

Существует одно- и двух-фиберные версии приемника.

В двух-фиберной версии приемника видео с вложенным аудио и данными принимается по одному волокну, а обратный оптический сигнал данных передается по второму. Стандартная длина волны в обоих волокнах 1310 нм.

При использовании устройства в многоканальных ( CWDM - до 16 каналов) системах передачи используются р азличные CWDM волны для TX и RX с внешними оптическими MUX/DEMUX.

В однофиберной версии приемника видео с вложенным аудио и данными принимается на длине волны 1310 нм, а обратный оптический сигнал данных передается на длине волны 1550 нм. Оптическое мультиплексирование производится в встроенных SFP модуль WDM MUX/DEMUX.

Конструктивно оптический приёмник Серии РО RC -3226 SFP -4 построен на фронтальном и заднем модулях системы “ PROFLEX ”. Приёмник занимает два слота в корпусах 1U или 3U “ PROFLEX ”.

Фронтальный модуль (PCDA-2069FSF) выполнен в виде платы размером 100х220 мм. Плата двигается по направляющим и легко извлекается с помощью рычага, находящегося на краю платы.

Задний модуль ( PORC -2226 RSF 4-8) выполнен в виде платы размером 100х100 мм. Плата также двигается по направляющим и извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется через поперечную кросс-плату, встроенную в корпусе “ PROFLEX ”, в который устанавливается блок. Также через неё на модули поступает напряжение питания, а на фронтальные модули поступают команды дистанционного управления, если в корпусе установлен модуль процессора ( процессор устанавливается по заказу ).

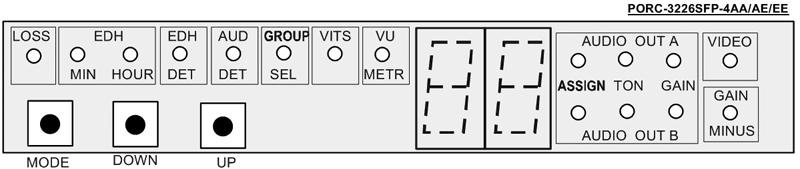

Органы управления и индикации расположены на лицевой панели фронтального модуля, что является лицевой панелью приёмника

Выбор возможных режимов осуществляется кнопкой MODE , а их изменение – кнопками UP и DOWN . На индикаторной матрице отражаются все режимы и состояния блока.

В блоке предусмотрены следующие органы индикации:

Двухфиберная версия. Длины волны в обоих каналах 1310 нм (1550 нм по заказу)

CWDM двух-фиберная версия. Различные CWDM длины волн для TX и RX с внешними MUX/DEMUX

Одно-фиберная версия. WDM 1310/1550 нм длины волн для TX и RX с внутренними MUX/DEMUX.

Конфигурация передатчика

Выбор вида входного видео сигнала и режима передачи PAL / SECAM сигналов

- Кнопкой MODE войти в режим INP .

- Кнопками UP и DOWN по показаниям цифрового индикатора произвести требуемую установку режима:

Sd – входной сигнал SDI ;

CS – входной сигнал композитный PAL / SECAM и передаётся без декодирования (то есть на выходе приёмника система сигнала соответствует входной);

Cd – входной сигнал композитный PAL / SECAM и передаётся с декодированием (то есть на выходе приёмника сигнал может быть установлен пользователем в любой из форматов SDI / PAL / SECAM ).

br – включение встроенного генератора цветных полос ( BARS ). В этом режиме передатчик работает в автономном режиме и не требует подачи входного сигнала. Ввод внешнего звука и включение тон сигнала разрешается.

• Выбор формата данных

На фронтальной плате установите джампер на разъеме X 7 (см. Рис.4) в положение, соответствующее стандарту входных данных.

Контакты разъёма (розетка DB 9) и схемы распайки соответствующих кабелей приведены на Рис. 5.

Если требуется передача GPI сигналов (в TTL уровнях), следует установить джампер в положение RS422 как в передатчике Серии РОТМ-3206 SFP -4, так и в приемнике Серии РО RC -3226 SFP -4 .

Выбор номера группы введения

Пояснение . Входные аудио сигналы передаются в сигнале SDI в составе аудио групп. Существует четыре группы – с номерами 1, 2, 3, 4. В составе каждой группы передается две канальные пары (4 канала).

- Кнопкой MODE войти в режим GROUP .

- Кнопками UP и DOWN по показаниям цифрового индикатора ввести номер группы
(возможные номера 1, 2, 3, 4 ).

ВНИМАНИЕ! В случае если во входном сигнале SDI уже присутствует введённый звук, то выбор будет возможен только среди оставшихся групп.

То есть, если, например, во входном сигнале присутствует звук в 1-ой группе, то возможно введение только во 2-ую, 3-ью, 4-ую. Рекомендуется вводить звук в следующую по номеру группы, то есть в нашем случае во 2-ую (на индикаторе 2 ). Если же при первоначальной конфигурации мы ввели звук в 1-ую, а потом по каким-то причинам во входном сигнале появился введённый звук также в 1-ой группе, то возникает конфликт и в режиме GROUP на цифровом индикаторе начинает мигать цифра, соответствующая номеру группы, появившейся во входном сигнале (в данном случае цифра 1 ). Введение звука в нашем блоке прекращается и на выход проходит входной сигнал . В этом случае требуется либо выбрать другую группу введения ( цифра, соответствующая номеру группы горит, не мигая ), либо войти в режим ANC STRIP и кнопками UP и DOWN удалить любую одну либо все группы из внедрённых звукоданных входного сигнала ( см. п.2.3.5 ).

Режим включения тест-сигнала «1 кГц»

- Кнопкой MODE войти в режим TON .

- Кнопками UP и DOWN по показаниям цифрового индикатора включить тон в требуемом канале.

Возможные варианты:

OF – тон выключен во всех каналах;

O n – тон включен во всех каналах;

SFP модуль представляет собой законченный мини блок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока. Внутри модуля находится лазер и электрическая схема для подачи сигнала на лазер и контроля за мощностью лазера.

В случае выхода из строя SFP модуля его можно легко заменить. Для этого необходимо потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.

Устройства “ PROFLEX ” могут управляться от ПЭВМ.

Управление и мониторинг устройств модульной системы “ PROFLEX ” от ПЭВМ осуществляется через центральный процессор, установленный в этом же корпусе (устанавливается по заказу) , с использованием программного обеспечения «Программный пакет для мониторинга и управления модульной системой “ PROFLEX ” ( PC , среда Windows , ETHERNET )», которое поставляется по заказу.

Код устройства для его инсталяции в программе управления и мониторинга фирмы “ PROFITT ” индивидуален для каждой модели.
