Пульт управления коммутаторами PRM-4136 предназначен для организации удаленного терминала управления коммутаторами, выпускаемыми ООО «ПРОФИТТ»,

по сети Ethernet.

ПУ обеспечивает передачу команд пользователя и отображение состояния коммутатора с помощью кнопок с цветовой индикацией.

Общие технические характеристики

• Количество активных кнопок: 68 + 18

• Интерфейс связи c устройствами: Ethernet

• Напряжение питания (по технологии Power-over-Ethernet (PoE)): 48 В

• Потребляемая мощность, не более 10 Вт

• Габариты, мм: 44х482х54

• Масса, не более 1.2 кг

• Режим работы: круглосуточный

Протокол обмена

Обмен ПУ с коммутатором осуществляется на транспортном уровне по прото-

колу TCP, на пользовательском уровне используется «Протокол информационного

обмена универсальный VGPI», разработанный ООО «ПРОФИТТ».

Состав

В состав изделия входят следующие элементы:

• пульт управления коммутатора PRM-4136,

• устройство-инжектор (PSE) для осуществления питания пульта по технологии Power-over-Ethernet (PoE) в соответствии со стандартом IEEE 802.3af (class A),

• руководство по эксплуатации,

• паспорт.

Конструктивно устройство выполнено в металлическом корпусе, размером 88х482х120 мм (2U), с элементами крепления для установки в стандартные стойки или шкафы шириной 19". Внешний вид пульта управления PRM-4136 представлен на рис. 1 и 2.

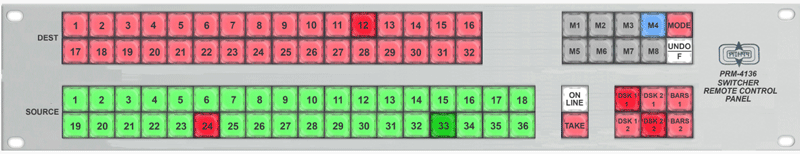

Рис. 1. PRM-4136. Вид спереди.

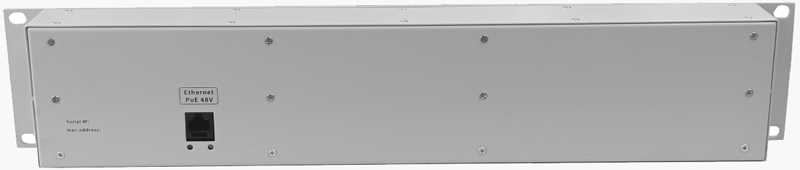

Рис. 2. PRM-4136. Вид сзади

Пульт оборудован кнопками со съёмными колпачками. Это даёт возможность пользователю снабжать кнопки надписями по своему желанию. Для этого из листа с маркировочными вкладышами, который имеется в комплекте поставки, вырежьте необходимый вкладыш по прямоугольному контуру. На каждой кнопке установлен прозрачный колпачок со светофильтром. С двух сторон сожмите пальцами колпачок и выдерните вверх. Колпачок со светофильтром снимется. Прозрачный колпачок имеет по краям специальные выемки. Аккуратно (можно лезвием отвертки) подцепите колпачок за выемку и снимите его со светофильтра. В колпачке находится вкладыш из полупрозрачной пленки с надписью. Замените вкладыш. Фиксирующие выемки колпачка должны находиться сверху и снизу относительно надписи. Поставьте колпачок на место, прижмите к светофильтру до защелкивания. Оденьте колпачок на кнопку и прижмите к кнопке до защелкивания.

На лицевой панели ПУ расположены 86 кнопок со светодиодной подсветкой (рис. 3...5). Количество активных кнопок и внешний вид лицевой панели пульта зависит от настройки пульта и состава коммутатора, которым он управляет. Настройка пульта и выбор устройства для управления осуществляется с помощью WEB интерфейса пульта. При нажатии на кнопку в коммутатор передаётся ее номер и состояние (нажатие, удержание или отпускание). В ответ пульт управления принимает данные с информацией о состоянии подсветки кнопок.

Кнопки пульта разделены на три секции:

• 68 кнопок поля коммутации,

• 10 кнопок с фиксированной функцией (ON LINE, TAKE, MODE, UNDO/F, DSK1 1, DSK2 1 BARS 1, DSK1 2, DSK2 2 и BARS 2),

• 8 функциональных кнопок (M1...M8), назначение которых зависит от выбранного кнопкой MODE режима.

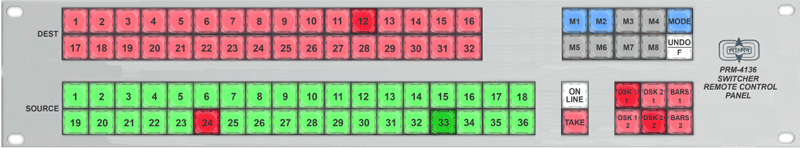

Рис. 3. PRM-4136 в режиме “залповой” коммутации.

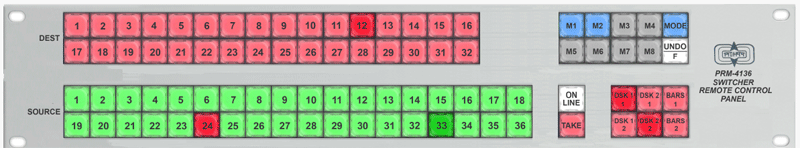

Рис. 4. PRM-4136 в режиме управления простым мониторным выходом.

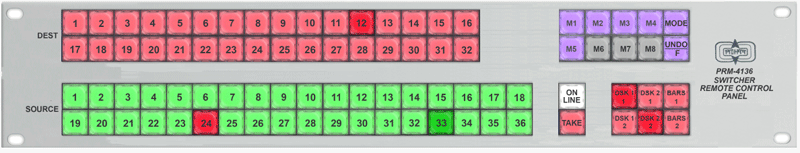

Рис. 5. PRM-4136 в режиме управления мультиэкраном.
