Серия X2
Коммутаторы композитных, компонентных, цифровых последовательных видео-сигналов формата D1 (143...360 Mb/s) и звуковых моно и двухканальных сигналов.



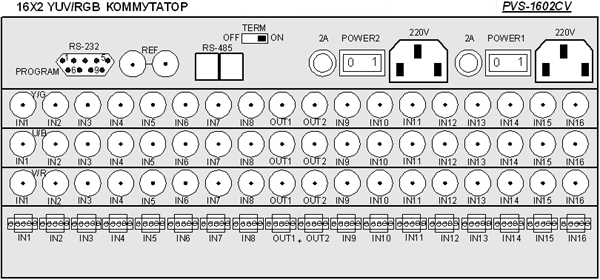

Коммутаторы Серии Х2 позволяют осуществлять произвольную коммутацию до 64 источников на 2 выхода.

Широкая полоса пропускания видеокоммутаторов (>70 МГц) позволяет также коммутировать и сигналы связных форматов, например, Е3 (34 Mb/s). Коаксиальные сигналы AES также могут быть пропущены через эти коммутаторы.

Аудиокоммутаторы работают с балансными и небалансными звуковыми сигналами. Могут применяться для коммутации сигналов временного кода (TIME CODE).

Коммутаторы цифровых сигналов позволяют коммутировать SDI и ASI сигналы. Содержат восстановитель тактовой частоты (reclocking) и автоматический корректор кабеля.

Коммутаторы в зависимости от количества входных линий могут выпускаться в модификациях, указанных в таблице:



Принятые сокращения:
V - видео композитный
А - аудио моно
АА - аудио двухканальный


Число входов

Число выходов

Виды коммутируемых сигналов

Шифр

Высота корпуса U



Видео

Аудио



(U=44,5 мм)

16





2





V





V

V

SDI



A

AA

A

AA



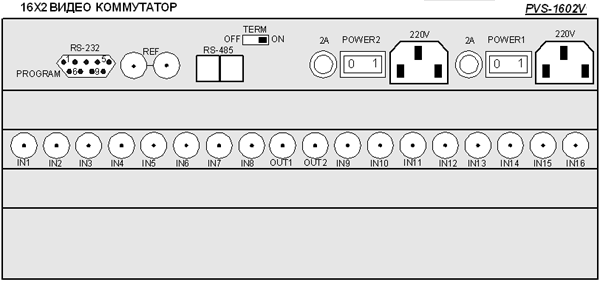

PVS-1602V-N

PSS-1602A-N

PSS-1602AA-N

PVSS-1602VA-N

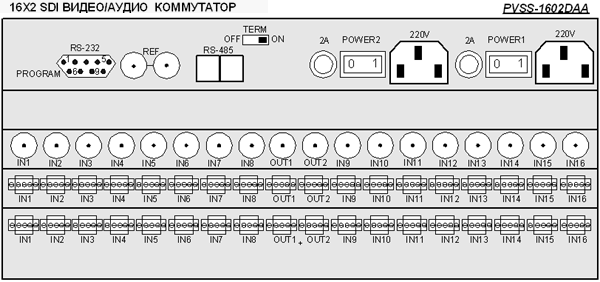

PVSS-1602VAA-N

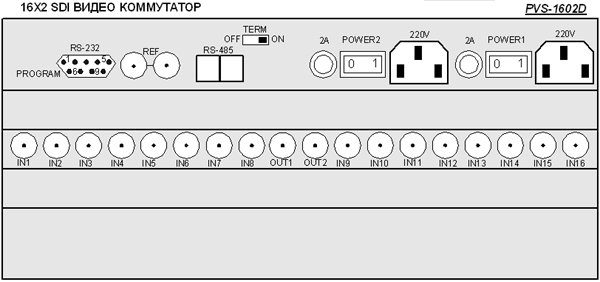

PVS-1602D-N









32





2





V





V

SDI



A

AA

A



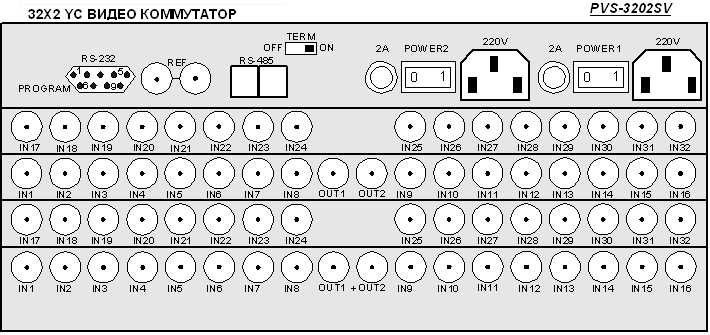

PVS-3202V-N

PSS-3202A-N

PSS-3202AA-N

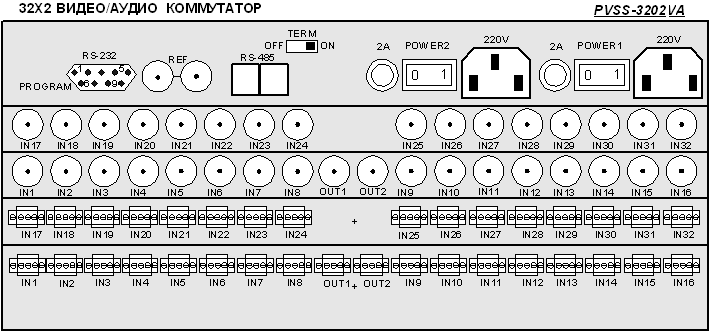

PVSS-3202VA-N

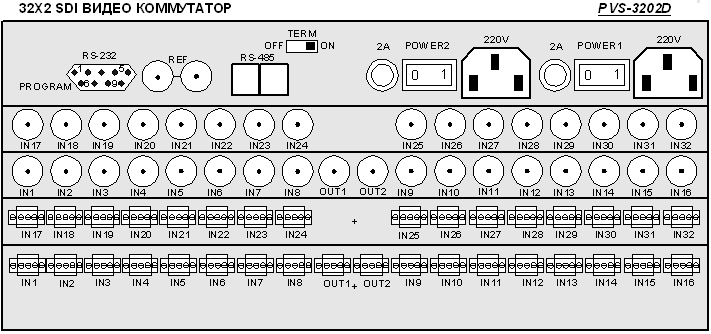

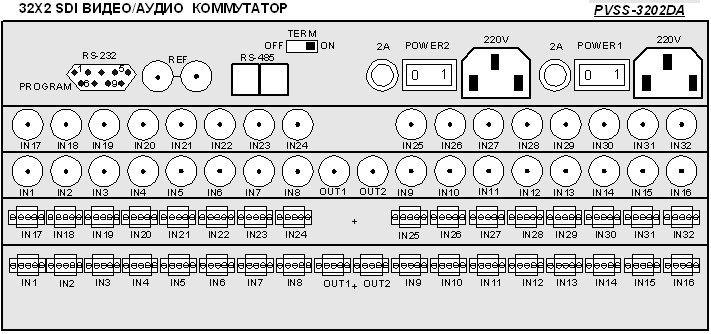

PVS-3202D-N



3U



48

2

V



SDI



A



PVS-4802V-N

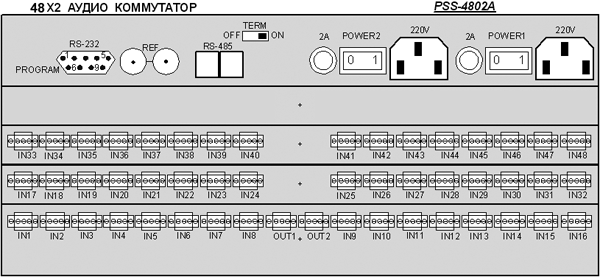

PSS-4802A-N

PVS-4802D-N



3U

64

2

V



SDI



A



PVS-6402V-N

PSS-6402A-N

PVS-6402 D-N

3 U



Любой из коммутаторов Серии Х2 может быть расширен до объёма 64х2.



Для коммутации двухканальных (стерео) аудиосигналов требуются два коммутатора  моно аудиосигналов, объединённых по управлению (кроме коммутаторов 16х2 и 32х2)



При заказе коммутатора с управлением по сети Ethernet  в шифре коммутатора и пульта управления через дефис добавляется индекс 'N'  (например:  PVS-0801HDSI-N; PRR-0801-N)



При заказе коммутатора с местной панелью управления в шифре коммутатора добавляется через дефис индекс 'F'



Пульты и панели управления  для коммутаторов Серии Х2

1. X-Y универсальный дистанционный пульт (одна панель управления и интерфейс RS485)

PRR-1000-NE

2U

2.   X-Y универсальный дистанционный пульт (две панели управления и два интерфейса RS485)

PRL-1000-2-NE

2U

3. Дистанционный пульт

PRR-1602-NE

1U

4. Дистанционный пульт

PRR-3202-NE

1U

5. В Серии Х2 дополнительно могут быть использованы пульты из Серий  х116Х и 32Х





Система управления



Управление коммутацией, аварийная и служебная индикация осуществляется с помощью центрального процессора управления. В состав процессора управления входит плата с лицевой панелью, устанавливаемая в правой части корпуса коммутатора и задняя плата, определяющая вариант дистанционного управления коммутатором. С помощью кнопок и индикаторов, расположенных на лицевой панели процессора управления осуществляется конфигурирование коммутатора и индикация его работы.



Управление коммутатором может осуществляться



ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Видеокоммутатор


Входные характеристики:

  • нагрузка по всем входам...................................(75+/- 0,35) Ом;

  • входы открытые/закрытые (джампер на плате);

  • возвратные потери...................... 40 дБ на частоте 4,43 МГц.

Выходные характеристики:

  • выходное сопротивление..................................(75+/- 0,35) Ом;

  • возвратные потери....................... 40 дБ на частоте 4,43 МГц.

Общие характеристики:

  • коэффициент передачи.............................................1+/- 0,005;

  • неравномерность АЧХ в полосе до 6 МГц - 0,05 дБ, до 10 МГц - 0,1 дБ, до 100 МГц - 3дБ;

  • перекрестное затухание на частоте 4,43 МГц............ 70 дБ;

  • динамический диапазон....................................... (0+/- 2,8) В;

  • выброс 2T Sin2 импульса.............................................. 0,1%;

  • перекос по полю............................................................ 0,1%;

  • дифференциальная фаза............ 0,1% на частоте 4,43 МГц;

  • дифференциальное усиление.... 0,1% на частоте 4,43 МГц;

  • отношение сигнал/шум................................................ 74 дБ

  • разъёмы BNC.

Аудиокоммутатор


Входные характеристики:

  • входы симметричные;

  • входное сопротивление - 15 кОм/600 Ом (джампер на плате).

Выходные характеристики:

  • выходы симметричные;

  • выходное сопротивление................................................. 50 Ом.

Общие характеристики:

  • коэффициент передачи..........................................(0+/- 0,1) дБ;

  • выходной уровень максимальный ............................ 15 дБ;

  • неравномерность АЧХ в диапазоне 30 Гц...100 кГц 0,1 дБ;

  • коэффициент гармоник.................... 0,01% при уровне 6 дБ;

  • отношение сигнал/шум................................................ 90 дБ;

  • перекрестное затухание в полосе частот до 20 кГц... 95 дБ.

  • разъёмы - клеммники.

Примечание: По специальному заказу возможна поставка коммутаторов с динамическим диапазоном +27 дБ.



      SDI коммутатор

Входные характеристики:

  • стандарт ITU-R BT.656;

  • входное сопротивление ....................................(75+/- 0,35) Ом;

  • озвратные потери не менее 18 дБ на частоте .........270 МГц;

  • автоматическая коррекция длины кабеля ......не менее 300 м

(для кабеля РК75-4);

Выходные характеристики:

  • выходное сопротивление .................................(75+/- 0,35) Ом;

  • возвратные потери не менее 18 дБ на частоте 270 МГц;

  • размах ...............................................................(800+/- 80) мВ;

  • восстановление тактовой по каждому выходу;

  • выход контрольного монитора (MON);

  • разъёмы BNC.



Вход опорного синхросигнала

  • входное сопротивление.......................................более 10 кОм;

  • вход проходной, размах ........................................(0,4:2,0) В;

  • разъёмы BNC.



Габаритные размеры коммутаторов:

  • ширина - 482 мм;

  • высота - 132 мм (3U),

  • глубина - 240 мм.

Потребление - не более 50 Вт .

Диапазон рабочих температур - от 0 до 45оС.
